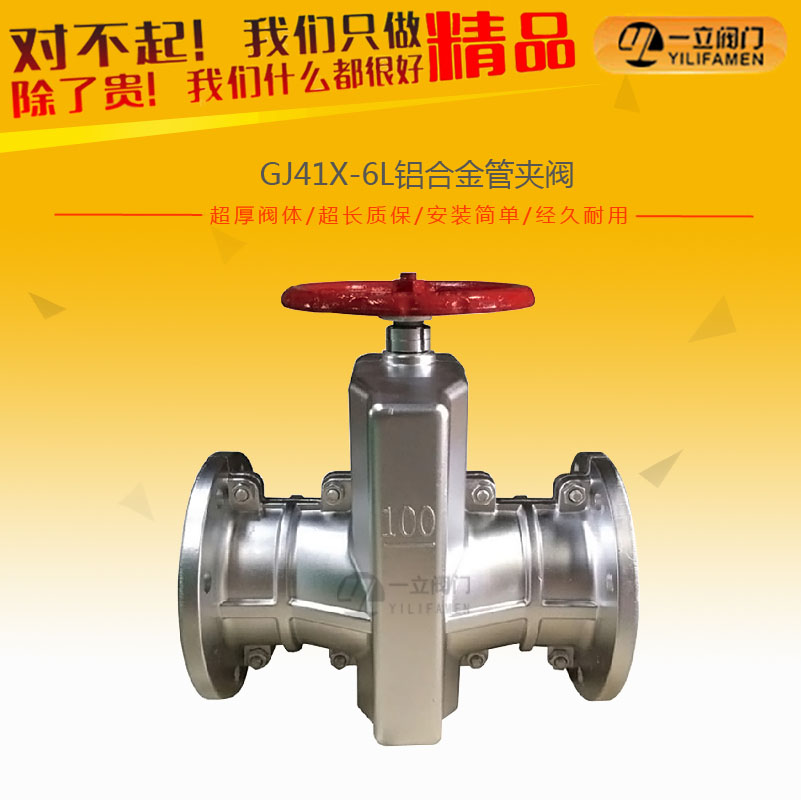

GJ41X-6L鋁合金管夾閥

  • 產品概述： GJ41X-6手動管夾閥是由左右閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。工作原理：當順轉手輪時，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品概述：

GJ41X-6手動管夾閥是由左右閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。工作原理：當順轉手輪時，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉點，切勿盡力或多人輔助，禁用其他工具開閉。GJ41X手動管夾閥適用化工，石油、發電、堿廠、選礦、水泥、選煤、非金屬等行業，可控制管路濃度砂粒狀流量與截止。

結構特點：

由左右鋁合金閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。耐磨、防腐、密封性能好，只須更換膠套即完好，閥體可較長時間使用。驅動方式有手動、氣動、電動等多種方式，也可按客戶需求定制非標產品。

工作原理：

當順轉手動管夾閥手輪時，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉點，切勿盡力或多人輔助，禁用其他工具開閉。

零件材料：

閥體

橡膠套管

大小閥桿

壓桿、手輪、拉桿

托架

鑄鐵,鋁合金,鑄鋼,不銹鋼

橡膠

鑄銅、碳鋼

鑄鐵

球磨鑄鐵

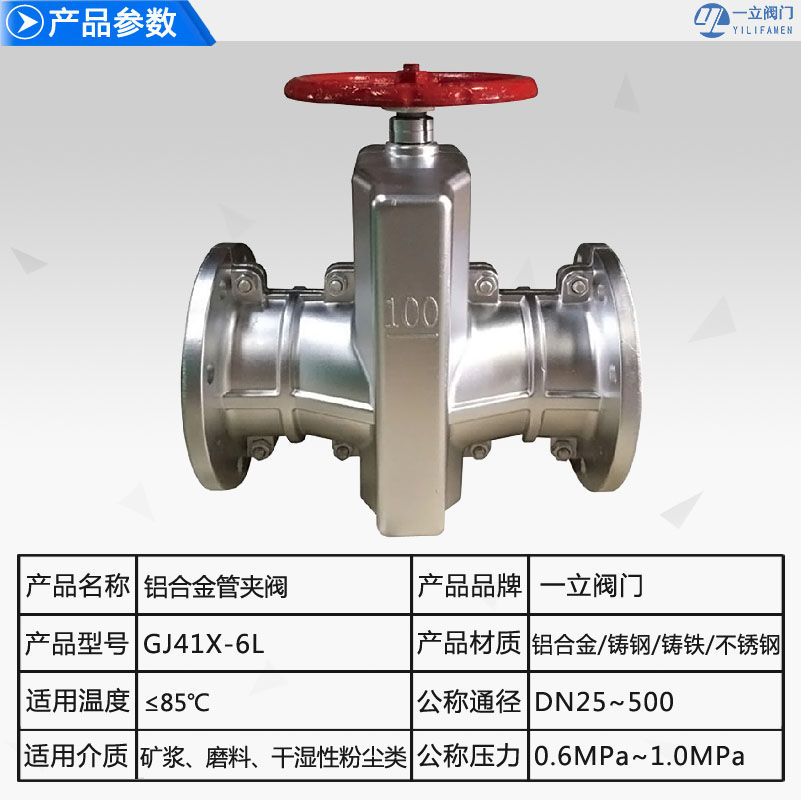

技術參數：

公稱通徑

適用溫度

公稱壓力

適用介質

DN25—150

小于85℃

1.0Mpa

礦漿、磨料、干濕性粉塵類

DN200~500

0.6Mpa

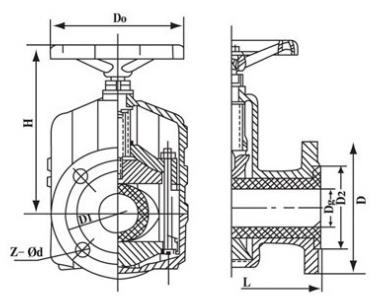

結構圖：



連接尺寸：

公稱通徑（DN）

公稱壓力（MPa）

工作壓力（MPa）

L

L1

L0

D

D1

D0

H

Z-Φ

重量

25

0.6

0.6

160

124

31

115

85

120

150

4-14

3

32

165

145

40

*140

100

140

174

4-18

4.5

40

190

157

50

*150

110

140

186

4-18

5.5

50

210

160

60

160

125

160

205

4-18

7.5

65

250

199

74

180

145

160

238

4-18

9.0

80

300

222

88

195

160

200

241

4-18

13.5

100

350

250

106

215

180

240

301

8-18

20

125

430

318

134

245

210

280

360

8-18

27.5

150

500

350

158

280

240

320

405

8-23

43

200

0.4

0.4

650

446

206

335

295

560

545

8-23

85

250

800

516

256

*395

350

560

632

12-23

138

300

950

562

304

*445

400

620

741

12-23

195



咨詢：GJ41X-6L鋁合金管夾閥
