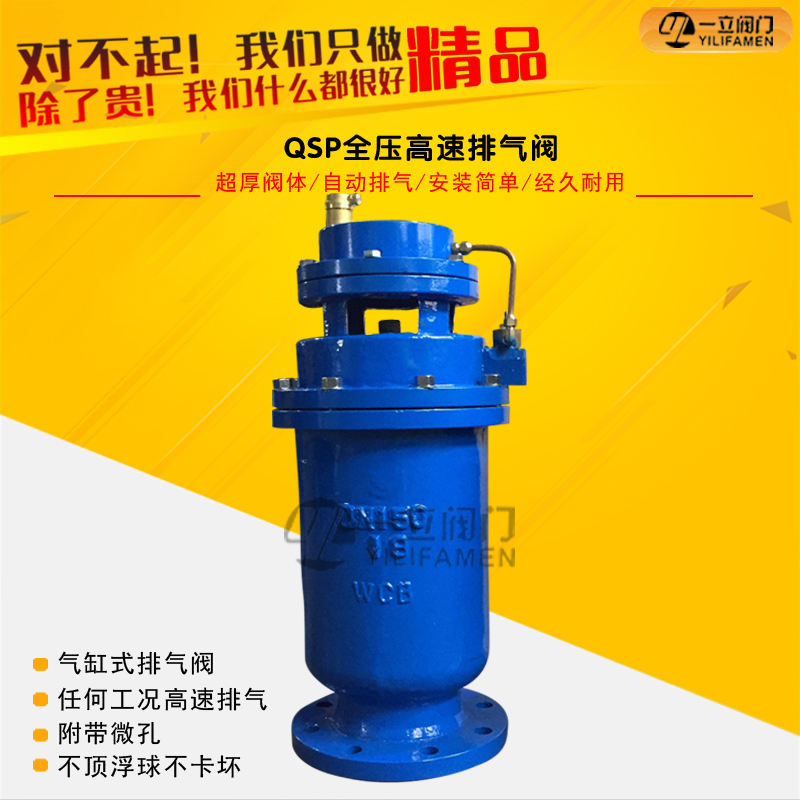

QSP全壓高速排氣閥
- QSP全壓高速排氣閥是一款氣缸式排氣閥，在結構上超過了普通雙口排氣閥和復合式排氣閥，對于管道中的氣體，無論時多段水柱，氣柱相間，有無壓力均可連續高速排出管道，不會發生
QSP全壓高速排氣閥是一款氣缸式排氣閥，在結構上超過了普通雙口排氣閥和復合式排氣閥，對于管道中的氣體，無論時多段水柱，氣柱相間，有無壓力均可連續高速排出管道，不會發生浮球吹堵，少量氣體可通過微孔排出，管道負壓時大量進氣。通過銷軸與浮筒連接的浮筒桿可繞主軸轉動，并由此實現通過浮筒升降控制閥芯的升降啟閉，即當浮筒下降時，閥芯上升，打開小閥口，并可關閉小排氣閥的上的排氣口，使氣體通過導管進入液壓缸內，當浮筒在浮力作用下上升時候，閥芯下降，關閉小閥口，使液壓缸通過導管，直通大氣泄壓，且當浮筒下降，液壓缸內充滿氣體時，閥門上的大排氣口自動關閉。
公稱通徑：DN40-DN400
公稱壓力：1.6MPa
適用介質：水
適用溫度：0-70℃
閥體材質：鑄鐵、鑄鋼、不銹鋼
|
DN |
D |
D1 |
D2 |
L |
H |
|
40 |
195 |
160 |
135 |
300 |
620 |
|
50 |
195 |
160 |
135 |
300 |
620 |
|
80 |
195 |
160 |
135 |
500 |
620 |
|
100 |
215 |
180 |
155 |
500 |
620 |
|
150 |
280 |
240 |
210 |
620 |
740 |
|
200 |
340 |
295 |
266 |
620 |
780 |
|
250 |
395 |
350 |
319 |
620 |
820 |
|
300 |
445 |
400 |
370 |
620 |
850 |
|
400 |
565 |
515 |
480 |
700 |
910 |
注：以上尺寸僅供參考，實際以訂貨為準。
全壓高速排氣閥當系統中有氣體溢出時，氣體會順著管道向上爬，聚集在系統的最高點，所以排氣閥一般都安裝在系統的高點，當氣體進入排氣閥閥腔聚集在排氣閥的上部，隨著閥內氣體的增多，壓力上升，當氣體壓力大于系統壓力時，氣體會使腔內水面下降，浮子(浮筒、浮球)隨水位下降，打開排氣口；氣體排盡后，水位上升，關閉排氣口。同樣的道理，當系統中產生負壓，閥腔中水面下降，排氣口打開，由于此時外界大氣壓力比系統壓力大，所以大氣會通過排氣口進入系統，防止負壓的危害。排氣閥也可以跟隔斷閥(一般為閘閥、蝶閥、球閥)配套使用，便于排氣閥的檢修。
