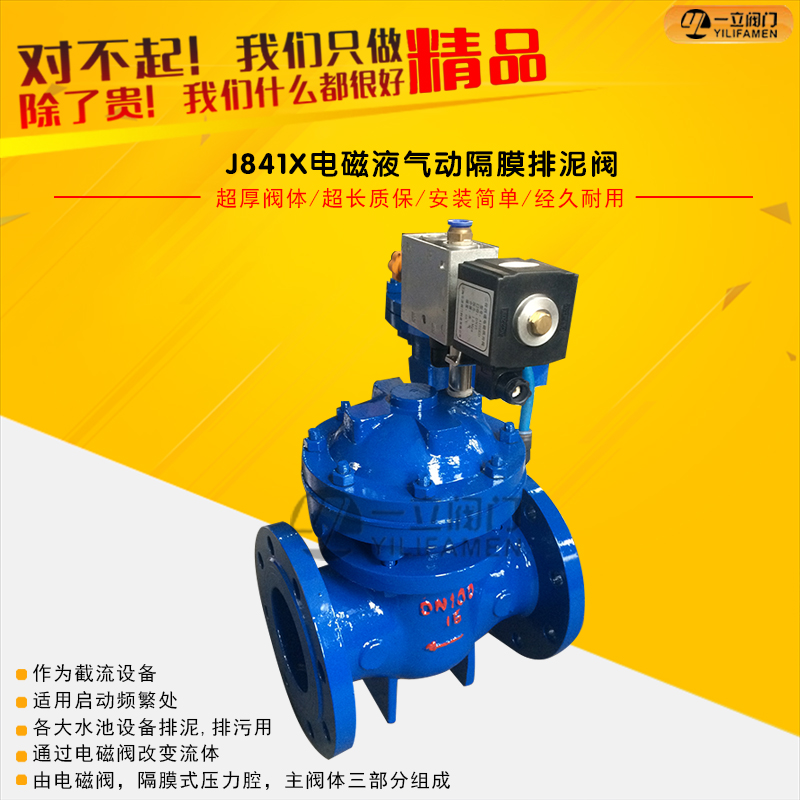

J841X電磁液動隔膜排泥閥由電磁換向閥、隔膜式壓力腔及主閥體等三部組成。也可以有其它多驅動方式。產品適用于水處理廠各類沉淀池,污泥池,用以排放水池內泥沙,污物及廢水.該閥采用雙室隔膜結構,運動無磨損,不因雜質而漏水,對泥沙淤積不敏感.潤滑、密封性能好，采用襯膠閥板,閥座斜度開口不易沉積泥雜物,驅動介質壓力低,采用手動或電動集中控制.經久耐用,使用壽命長。

一、J841X電磁液(氣)動隔膜排泥閥主要技術參數：

公稱壓力：1.0MPa

使用溫度：常溫

驅動介質：清水、氣、油（訂貨時注明）

驅動壓力=管道實際壓力+0.2MPa

電磁閥線圈電壓：DC24    AC220(訂貨時注明)

閥體、閥蓋、壓力室、閥板材料：HT200、QT400-15

法蘭連接標準：GB/T17241.6-98

試壓標準：QB/T13927-92

二、J841X電磁液(氣)動隔膜排泥閥工作原理：

         J841X電磁隔膜排泥閥的主要工作原理是：是采用雙室隔膜傳動機構替代活塞式,無運動磨損,本產品由液壓缸和角式截止閥組合而成,液壓缸內動力帶動瓣升降,使閥體通道開或閉,以達到流體通斷。液壓缸的活塞密封件為L型皮碗,其密封性能好,經久耐用。閥瓣與閥座為軟密封,密封性能好,無泄露。采用電動二位四通換向閥或手動二位四通換向閥集中控制,操作方便。

三、

三、J841X電磁液動隔膜排泥閥規格尺寸：
