產品用途：

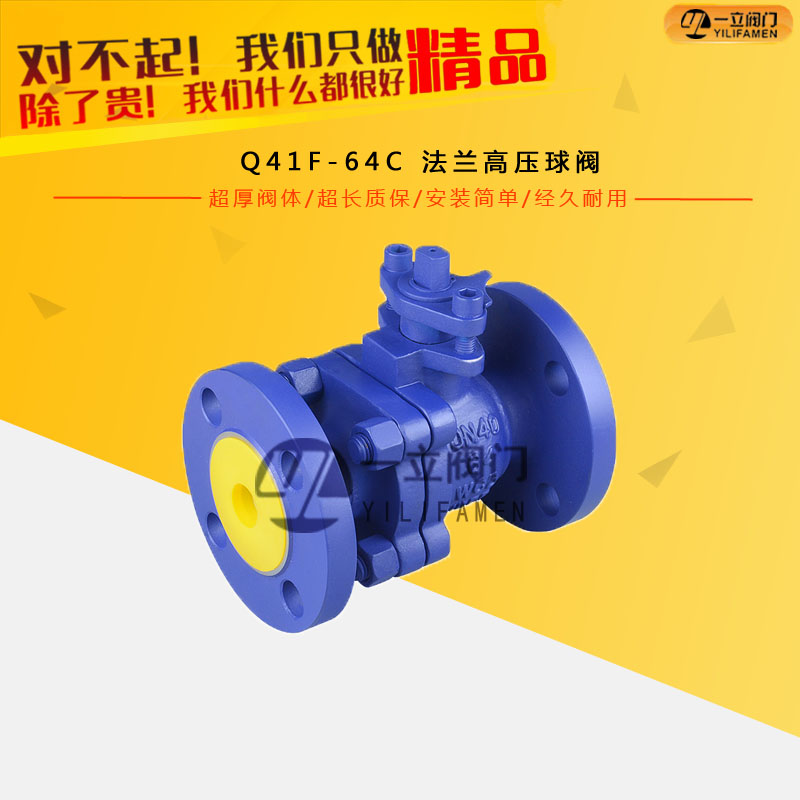

Q41F 型 PN16~PN63 浮動軟密封球閥用于 Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。
產品特點：
1、在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過
2、球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝

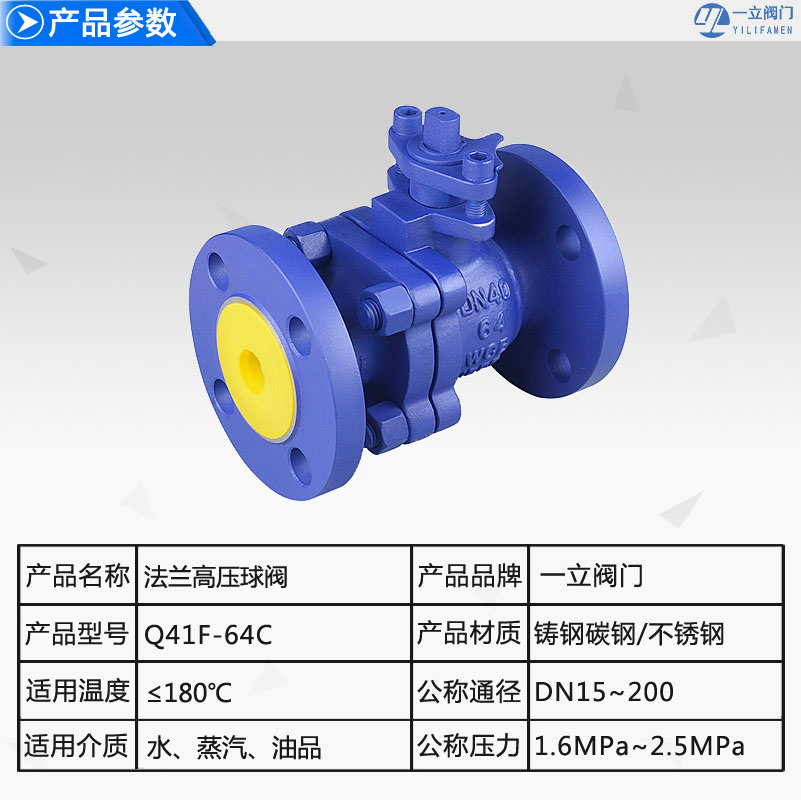

性能參數：
|
型號
|
Q41F-16C
Q41F-25C
|
Q41F-16P
Q41F-25P
|
|
工作壓力（MPa）
|
1.6~2.5
|
|
適用溫度（℃）
|
≤180
|
|
適用介質
|
水、蒸汽、油品
|
弱腐蝕性介質
|
|
材料
|
閥體、閥蓋
|
碳素鋼鑄鋼
|
鉻鎳系不銹鋼
|
|
球體、閥桿
|
鉻/鉻鎳/鉻鎳鉬系不銹鋼
|
鉻鎳系不銹鋼
|
|
密封圈
|
柔性石墨墊圈/316＋柔性石墨墊圈
|
|
填料
|
聚四氟乙烯
|
PN1.6MPa 主要連接尺寸及重量：
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
|
H |
59 |
63 |
75 |
85 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
|
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
|
Wt(Kg) |
2.5 |
3 |
5 |
6 |
7 |
10 |
15 |
19 |
33 |
58 |
93 |
160 |
PN2.5MPa 主要連接尺寸及重量：
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
320 |
400 |
400 |
550 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
|
Wt(Kg) |
2.5 |
3 |
5 |
6 |
7.5 |
10 |
15 |
20 |
33 |
60 |
93 |
175 |
PN4.0MPa 主要連接尺寸及重量：
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
180 |
200 |
220 |
250 |
280 |
320 |
400 |
400 |
400 |
|
H |
59 |
63 |
75 |
85 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
|
Wt(Kg) |
3 |
4 |
5 |
7 |
9 |
12 |
18 |
28 |
46 |
75 |
106 |
190 |
PN6.4MPa 主要連接尺寸及重量：
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
305 |
398 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1800 |
|
Wt(Kg) |
6.5 |
7 |
8 |
12 |
14 |
18 |
28 |
40 |
65 |
98 |
140 |
250 |
PN10MPa 主要連接尺寸及重量：
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
305 |
398 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1800 |
|
Wt(Kg) |
6.5 |
7 |
10 |
15 |
18 |
25 |
32 |
46 |
75 |
|
|
球閥說明書
1、 范圍：本說明書適用于法蘭連接端的電動（或氣動）球閥。
2、 組成：由電動（或氣動）執行機構（20）與球閥閥體部分組成，其連接靠支架（18）和連接軸（17）。
3、使用限制
溫度和壓力限制
l 銘牌顯示有球閥在最大和最小操作溫度下所允許的最大操作壓力。
l 使用PTFE或RTFE材質的閥座和密封件，操作溫度應在－290C到 2000C之間。
l 閥的公稱壓力等級 （PN），可表明閥在正常溫度狀態下的最大工作壓力。（例如：PN4.0，表明其操作溫度在－290C～380C時的最大工作壓力為40 Bar（4.0MPa））。
l 電動或氣動執行機構的注意事項參見其相應的說明書。
4、 安裝
1）、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
2）、安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
3）、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
4）、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。.
5）、本類閥應安裝在管道的水平方向或垂直方向。
6）、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
7）、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
４、操作和使用
1）、操作前須確認管路和閥已被沖洗過。
2）、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈（900）時，閥關斷。反向旋轉1/4圈（900）時，閥開啟。
3）、當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。
5、 維修
擁有較長的使用壽命和免維修期，將依賴以下幾個因素：正常的工作條件、保持和諧的溫度/壓力比，以及合理的腐蝕數據
注意:
●球閥在關閉狀態下，閥體內部依舊存在受壓流體
●維修前，解除管線壓力并使閥門處于打開位置
●維修前，斷開電源或氣源
●維修前，將執行機構與支架脫離
1）、填料處得再鎖緊
l 若填料涵處有微泄發生，須再鎖緊閥桿螺母 （13）.
l 注意不要鎖太緊，通常再鎖1/4圈～1圈，泄露即會停止。
2）、更換閥座和密封件.
A）、拆卸
l 使閥處于半開位置，沖洗、清除閥體內外可能存在的危險物質.
l 關閉球閥，拆掉兩邊法蘭上的連接螺栓和螺母，然后將閥由管線上完全移除。
l 依序拆卸驅動裝置-執行機構（20）、連接支架（18）、、防松墊圈（14）、閥桿螺母（13）、蝶形彈片（12）、格南（11） 、耐磨片（10）、閥桿填料（9）
l 拆卸體蓋連接螺栓（5）和螺母，將閥蓋與閥體分離，并拿掉閥蓋墊圈（16）。
l 確認閥球（3）在“關斷”位置，這可以將其較容易的從閥體拿出，隨后取出閥座。
l 由閥體中孔向下輕推閥桿（6）直到完全取出，然后取出O型圈（8）及閥桿下填料（7）
注意：請謹慎操作，以避免擦傷閥桿表面及閥體填料函密封部位
B）、重新組裝
l 清洗和檢查拆下零件，強烈推薦用備用零件包更換其閥座及閥蓋墊圈等密封件
l 按拆卸的相反順序進行組裝。
l 用規定的扭矩，交叉鎖緊法蘭連接螺栓（5）。
l 用規定的扭矩，鎖緊閥桿螺母（13）
l 安裝執行機構后，輸入相應的信號通過旋轉閥桿帶動閥芯旋轉，使閥門至打開和關閉位置。
l 如有可能，請?jiān)诨匮b管道前，按相關標準對閥進行壓力密封測試和性能測試。
