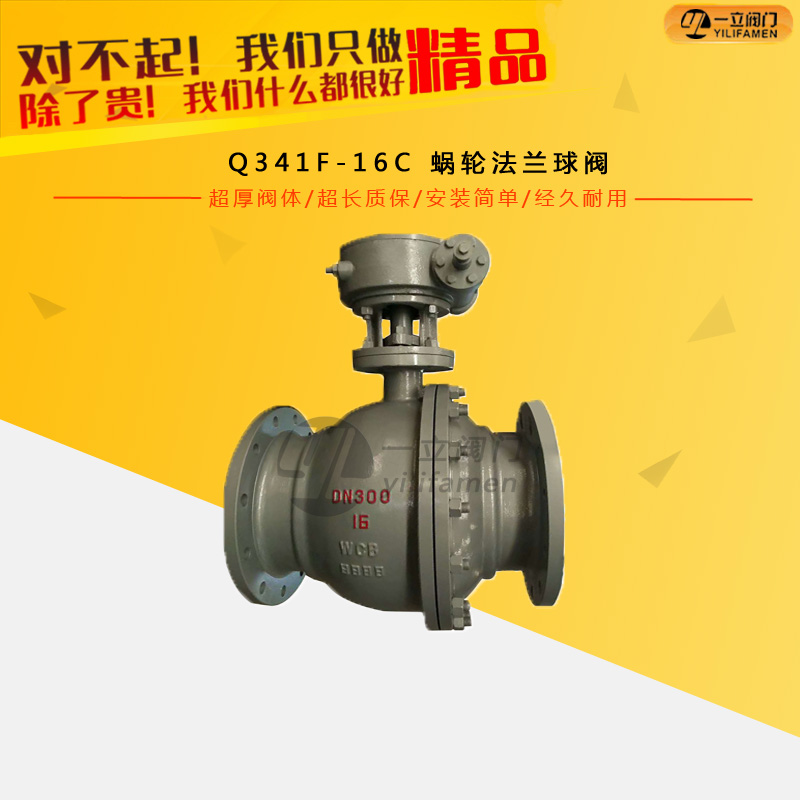

Q341F-16C 蝸輪法蘭球閥

  • 蝸輪球閥產品概述： 蝸輪球閥在管路中主要用來做切斷、分配和改變介質的流動方向。 球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點： 1． 流體阻力小，其阻力系數與同
  • 咨詢熱線：0577-67313796

  • 產品詳情


蝸輪球閥產品概述：

蝸輪球閥在管路中主要用來做切斷、分配和改變介質的流動方向。蝸輪球閥是一種重要的閥類，在石油化工、長輸管線等領域有應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。在閥門中，球閥的流動阻力較小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質流損較小。球閥旋轉90°可全關全開，啟閉快。與相同規格的閘閥、截止閥比較、球閥體積較小、重量較輕，便于管道安裝。

球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：

1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。 球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)。

產品特點：

1、流體阻力小，全通徑的球閥基本沒有流阻。
2、結構簡單、體積小、重量輕。
3、緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8、由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

技術規范：

設計依據

國標系列

美標系列

設計標準

GB/T12237

AP16D

ANSI B16.34

法蘭連接結構長度

GB/T12221

AP16D

ANSI B16.10

結構長度(焊接)

GB/T15188.1

AP16D

ANSI B16.10

連接法蘭

GB/T9113
JB/T79
Hg20592

ANSI B16.5、B16.47

對焊端

GB/T12224

ANSI B16.25

試驗和檢驗

GB/T9092

AP16D

AP1598


設計標準：

設計與制造按GB/T12237
結構長度按GB/T12221
法蘭連接尺寸按JB/T79
檢驗按JB/T9092

試驗項目

殼體試驗

密封試驗

上密封試驗

氣密封試驗

介質

水

氣

單位

MPa

MPa

MPa

MPa

公稱壓力PN(MPa)

1.6

2.4

1 8

1 8

0.5-0.7

2.5

3.8

2.8

2.8

4.0

6.0

4.4

4.4

6.4

9.6

7.0

7.0

10.0

15.0

11.0

11.0

16.0

24.0

18.0

18.0


主要零件材料：

名稱

材料

閥體 /閥蓋

CF8

CF3

CF8M

CF3M

WCB

LCB

WC6

WC9

C5

球體

CF8

CF3

CF8M

CF3M

WCB HCr

CF8

CF8

CF8

CF8

閥桿

F304

F304L

F316

F316L

2C13

F304

F304

F304

F304

閥座

PTFE/PPL

填料 /墊片

PTFE/PPL

石墨

螺栓

不銹鋼

35CrMoA

螺母

不銹鋼

45、35CrMoA

渦輪

鑄鐵


主要外形及連接尺寸：

公稱通徑 15 20 25 40 50 65 80 100 125 150 200
d1 13 19 25 38 64 64 76 102 127 152 203
L 108 117 127 165 191 191 203 229 356 394 457


1.6MPa主要連接尺寸：

型號

公稱通徑 DN(mm)

尺寸

L

D

D1

D2

b-f

z-Φd

H

W

PN16

15

130

95

65

45

14-2

4-Φ14

65

115

20

140

105

75

55

14-2

4-Φ14

75

130

25

150

115

85

65

14-2

4-Φ14

85

150

32

165

135

100

78

16-2

4-Φ18

95

190

40

180

145

110

85

16-3

4-Φ18

105

230

50

200

160

125

100

16-3

4-Φ18

115

240

65

220

180

145

120

18-3

4-Φ18

145

280

80

250

195

160

135

20-3

8-Φ18

160

310

100

280

215

180

155

20-3

8-Φ18

185

330

125

320

245

210

185

22-3

8-Φ18

215

600

150

360

280

240

210

24-3

8-中23

245

800

200

400

335

295

265

26-3

12-Φ23

300

1000

250

450

405

355

320

30-3

12-Φ25

380

1200


2.5MPa主要連接尺寸：

型號

公稱通徑 DN(mm)

尺寸

L

D

D1

D2

b-f

z-Φd

H

W

PN25

15

130

95

65

45

14-2

4-Φ14

65

115

20

140

105

75

55

14-2

4-Φ14

75

130

25

150

115

85

65

14-2

4-Φ14

85

150

32

165

135

100

78

16-2

4-Φ18

95

190

40

180

145

110

85

18-3

4-Φ18

105

230

50

200

160

125

100

20-3

4-Φ18

115

240

65

220

180

145

120

22-3

8-Φ18

145

280

80

250

195

160

135

22-3

8-Φ18

160

310

100

280

230

190

160

24-3

8-Φ23

185

330

125

320

270

220

188

28-3

8-Φ25

215

600

150

360

300

250

218

30-3

8-Φ25

245

800

200

400

360

310

278

34-3

12-Φ25

300

1000

250

450

425

370

332

36-3

12-Φ30

380

1200


4.0MPa主要連接尺寸：

型號

公稱通徑 DN(mm)

尺寸 (mm)

L

D

D1

D2

D6

b-f

z-Φd

H

W

PN40

15

130

95

65

45

40

16-2

4-Φ14

70

115

20

140

105

75

55

51

16-2

4-Φ14

80

130

25

150

115

85

65

58

16-2

4-Φ14

90

150

32

180

135

100

78

66

18-3

4-Φ18

100

190

40

200

145

110

85

76

18-3

4-Φ18

110

230

50

220

160

125

100

88

20-3

4-Φ18

120

240

65

250

180

145

120

110

22-3

8-Φ18

150

280

80

280

195

160

135

121

22-3

8-Φ18

170

310

100

320

230

190

160

150

24-3

8-Φ23

190

330

125

360

270

220

188

176

28-3

8-Φ25

220

600

150

400

300

250

218

204

30-3

8-Φ25

250

800

200

550

375

320

282

260

38-3

12-Φ30

390

1200


6.4MPa主要連接尺寸：

型號 Type

公稱通徑 DN(mm)

尺寸

L

D

D1

D2

D6

b-f

z-Φd

H

W

PN64

15

140

105

75

55

40

18-2

4-Φ14

75

115

20

160

125

90

68

51

20-2

4-Φ18

85

130

25

180

135

100

78

58

22-2

4-Φ18

95

150

32

200

150

110

82

66

24-2

4-Φ23

105

190

40

220

165

125

95

76

24-3

4-Φ23

120

230

50

250

175

135

105

88

26-3

4-Φ23

130

240

65

280

200

160

130

110

28-3

8-Φ23

160

280

80

320

210

170

140

121

30-3

8-Φ23

180

310

100

360

250

200

168

150

32-3

8-Φ25

200

330

125

381

295

240

202

176

36-3

8-Φ30

230

600

150

403

340

280

240

204

38-3

8-Φ34

260

800

200

502

405

345

300

260

44-3

12-Φ34

400

1200
