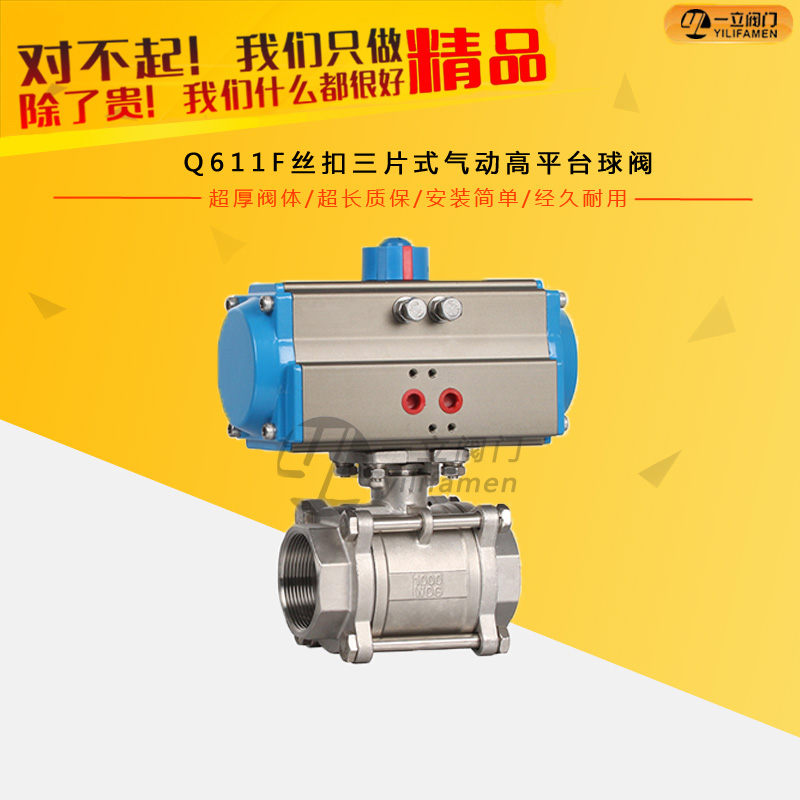

Q611F絲扣三片式氣動高平臺球閥

  • 概述： Q611F氣動絲口球閥及對焊連接球閥分為整體式(一片式)、兩片式及三片式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕
  • 咨詢熱線：0577-67313796

  • 產品詳情


概述：

   Q611F氣動絲口球閥及對焊連接球閥分為整體式(一片式)、兩片式及三片式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松；閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。氣動二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。三片式球閥體積小，由三部分閥殼組成，通過四只較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋，直接拆卸四只螺栓，閥體中間部分即可取出。適用于輕工機械體積小空間窄的場合。氣動絲口球閥具有體積小、配套簡單、流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

產品特點：

1、防火、防靜電設計。
2、閥桿防爆出裝置。
3、閥球上設計有壓力平衡孔。
不銹鋼三片式絲口球閥及對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。

主要零件材料：

序號NO

零件名稱

材質

1

密封圈

聚四氟乙烯PTFE

2

球體

不銹鋼SS316

3

密封墊

聚四氟乙烯PTFE

4

閥蓋

不銹鋼SS316

5

閥體

不銹鋼CF8M

6

閥桿

不銹鋼SS316

7

止推墊圈

聚四氟乙烯PTFE

8

填料

聚四氟乙烯PTFE

9

填料壓蓋螺母

不銹鋼SS304

10

墊圈

不銹鋼SS304

11

閥桿螺母

不銹鋼SS304

12

手柄套

塑料

13

手柄

不銹鋼SS304


一片式絲口球閥主要鏈接尺寸：

Q11F-16P一片式

INCH

1/4″

3/8″

1/2″

3/4″

1″

1 1/4″

1 1/2″

2″

DN

6

10

15

20

25

32

40

50

L

39

44

56.5

58

71

78

83

100

H

32.05

34.5

43.5

47

55

60.5

74.5

80.5

D

5

7

9.2

12.5

16

20

24.5

32

A

70

70

90

90

110

110

140

140


二片式絲口球閥主要鏈接尺寸：

Q11F-16P二片式

INCH

1/2″

3/4″

1″

1 1/4″

1 1/2″

2″

DN

15

20

25

32

40

50

L

55

66

77

87

98.5

115

H

47

55

60.5

63.5

78

87

D

15

20

25

32

40

50

A

102

125

143

143

178

178


三片式絲口球閥主要鏈接尺寸：

Q11F-16P一片式

INCH

1/4″

3/8″

1/2″

3/4″

1″

1 1/4″

1 1/2″

2″

2 1/2″

3″

4″

DN

6

10

15

20

25

32

40

50

65

80

100

L

39

44

56.5

58

71

78

83

100

162

182

230

H

32.05

34.5

43.5

47

55

60.5

74.5

80.5

128

137

173

D

5

7

9.2

12.5

16

20

24.5

32

65

80

100

A

70

70

90

90

110

110

140

140

247

247

295
