產品簡介：

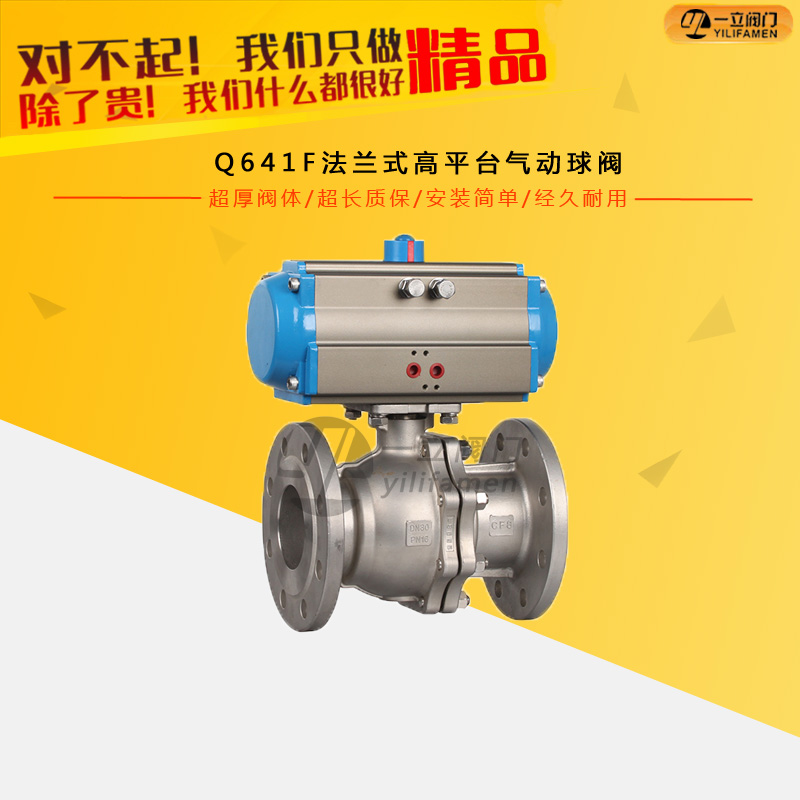

Q641F氣動高平臺球閥、氣動高平臺防火型球閥，密封性能優良，流量系數大，流阻系數小，結構簡單，使用壽命長；氣動執行器具有極好的防腐性外殼，可視的位置指針顯示，外型設計輕巧，免維護。執行器機械摩擦在Ra0.4～0.6之間，確保摩擦減到zui小值，保證執行器的zui長壽命。光滑的各組成部分保證了低摩擦率，以避免金屬和金屬間摩擦延長執行器的工作壽命。每臺執行器在出廠都經過100%旋轉和密封測試，使用壽命達到100萬次以上。
采用脫蠟精密鑄造，防火結構設計，獨特的高平臺計便于安裝執行器；閥桿與閥體之間具有防靜電裝置、閥桿具有防爆出裝置，鋼球上有壓力平衡孔；雙層閥桿填料及兩片碟形彈片裝置，閥桿泄漏符合德國TUV TA-LUFT的測試要求，閥體具有清潔閥腔的裝置。
產品優點：
1，流體阻力小、球閥是所有閥類中流體阻力zui小的一種，即使是縮徑球閥，其流體阻力也相當小。
2，止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
3，閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
4，閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
5，由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
6，下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
氣動球閥在管路中主要用來做切斷速度快、分配和改變介質的流動方向。氣動球閥是一種新型閥門，它具有以下優點：
1.流體阻力小，其阻力系數與同長度的管段相等。
2.結構簡單、體積小、重量輕。
3.緊密可靠，球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4.適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
5. 因為氣動球閥動力源采用的是氣體，一般為0.2-0.8MPa壓力，相對比較。氣動球閥如果漏氣的話，相對液動、電動來說，氣體可以直接排出，對環境沒有污染，同時具有較高的性。
6.相對于手動和渦輪轉動球閥來說，氣動球閥可以大口徑配置。
7.氣動球閥已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部門，以及人們?nèi)粘Ｉ钪小?/div>
性能規范：
|
公稱通徑mm |
DN15-DN300 |
|
材料代號 |
C |
P |
R |
|
主要零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
球體 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
密封圈 |
增強聚四氟乙烯對位聚苯 |
|
填料 |
聚四氟乙烯柔性石墨 |
|
適用工況 |
適用介質 |
蒸汽、水、油品 |
硝酸類 |
醋酸類 |
|
適用溫度 |
-28℃- 300℃ |
|
執行器 |
型號 |
DA/SR系列、GTD/GTE系列、QGSY系列等 |
|
氣源壓力 |
0.4-0.7MPa |
