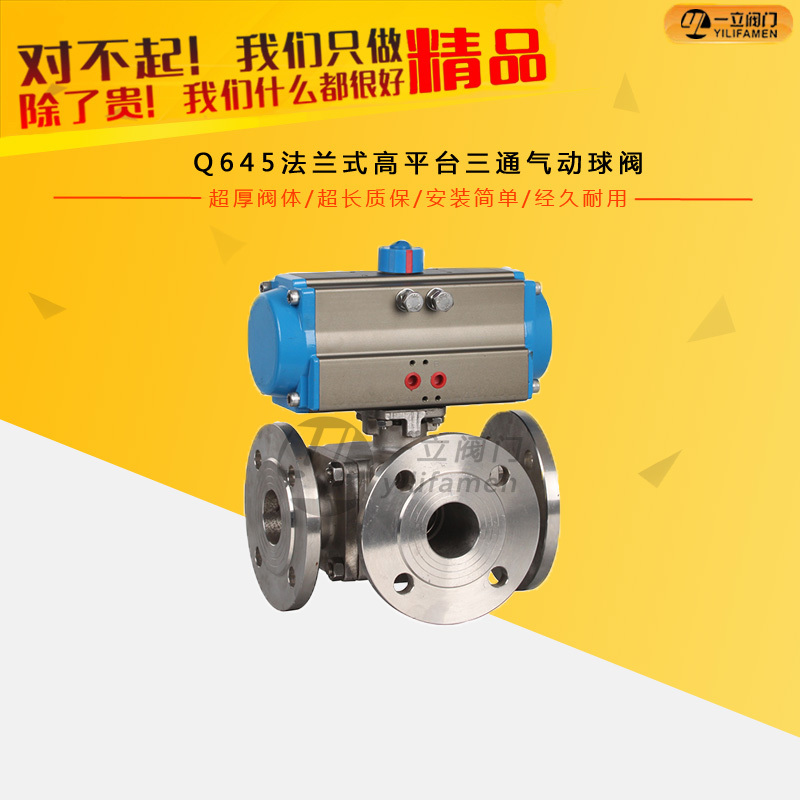

Q644/Q645氣動三通球閥簡介：
1、Q644/Q645氣動三通球閥在結構上采用一體化結構，四面閥座的密封型式，法蘭聯接，可靠性高，設計實現了輕量化
2、三通球閥使用壽命長，流通能力大，阻力小
3、三通球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態
球閥和閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是被廣泛采用的一種新型閥門。
Q644/Q645氣動三通球閥優點：
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
球閥按其通道位置可分為直通式，三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。
產品特點：
※ 實心球芯，用料足。同等規格產品比同行重。
※ 防火，防靜電處理，閥桿防爆出裝置，保證系統。
※ 高平臺設計符合ISO5211標準，可以ISO5211標準執行器，直接連接?；Q性好
※ 硅溶膠精密鑄造閥體，結構緊密，尺寸精度高。外觀精美。
產品參數：
|
氣動執行器
|
雙作用
單作用常閉式
單作用常開式
|
|
附件可選
|
換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構
|
|
電壓
|
AC220V AC110V AC380
DC12V DC24V DC110V
|
|
公稱通徑
|
DN10-400mm
|
|
公稱壓力
|
1.6MPa-6.4MPA
|
|
適用溫度
|
PTFE:-30~+180℃，PPL：-30～250℃
|
|
連接方式
|
法蘭式，螺紋式，焊接式，卡箍快裝式
|
|
閥體結構
|
A型
|
|
閥體材質
|
WCB、304、316、316L
|
|
閥板材質
|
WCB、304、316、316L
|
|
閥座襯里
|
PTFE、PPL
|
|
適用介質
|
蒸汽、水液，氣體等
|

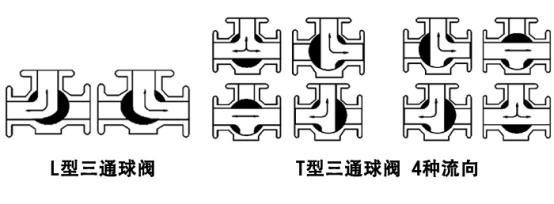

流向示意圖：

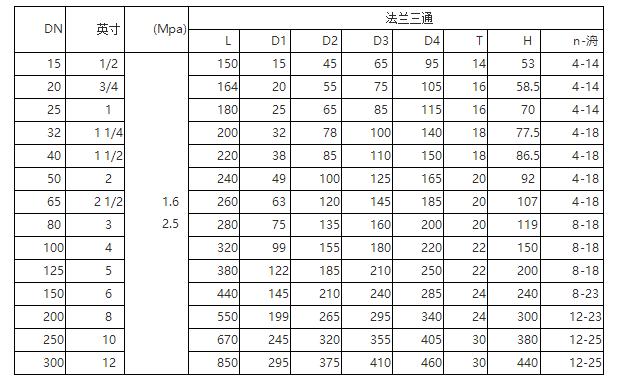

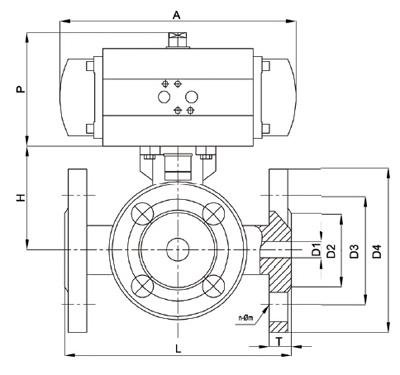

產品外形及尺寸：
Q644/Q645氣動三通球閥工作原理：
A、開啟過程
1在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。
2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
B、關閉過程
1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
4手輪轉動的**幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
