產品概述:：
球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣過氧化氫,甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。
產品簡介：

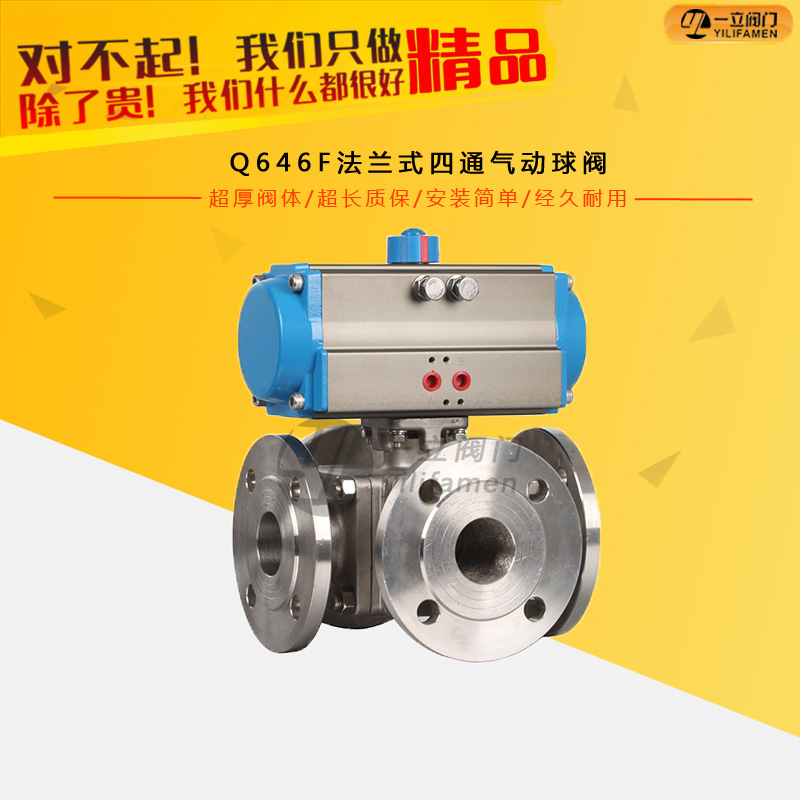

Q646F/Q646H氣動四通球閥是由角行程氣動執行機構和四通球閥閥體組成。 根據結構形式，氣動四通球閥可以分為雙L型和十字型兩種，分別實現兩種形式的介質換向操作。適用于各種輕重工業及樓宇管道.廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
產品特點：
1、流體阻力?。呵蝮w和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體時，流體阻力小。
2、密封性能： 閥座采用具有一定彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。
3、使用壽命長：閥門的閥芯和光頸材料采用奧氏不銹鋼，閥座材料選用PTFE，能達到良好的抗腐蝕性作用，延長了閥門使用壽命。

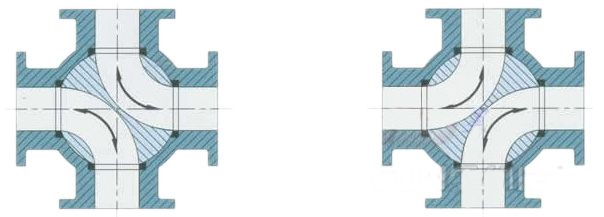

工作原理及流向示意圖：
本類閥門在管道中一般應當水平安裝。 該四通換向球閥，一 閥實現正反供水切換，每轉90 ，供水方式切換一次，以前需四個閥門，供水時閥1、4 開啟，閥2、3關閉；反向供水時閥2、3開啟，閥1、4 關閉，現用一臺四通球閥替代，操作方便。
試驗壓力 單位：Mpa
公稱壓力
PN |
常溫最大
工作壓力 |
殼體
試驗壓力 |
氣密封
試驗壓力 |
高壓密封
試驗壓力 |
|
1．6 |
1．6 |
2．4 |
0．6 |
1．76 |
|
2．5 |
2．5 |
3．8 |
0．6 |
2．75 |
|
4．0 |
4．0 |
6．0 |
0．6 |
4．4 |
|
C1aSSl50 |
2．0 |
3．0 |
0．6 |
2．2 |
