產品簡介：
襯氟球閥是用帶圓形通孔的球體作啟閉件，球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉。采用特殊的模壓工藝，使密封面致密良好，加之V型PTFE填料組合使閥門達到零泄漏；球體與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性；采用全塑料襯里工藝，耐介質的強腐蝕。
襯氟球閥概述：
襯氟球閥，由氣動活塞式執行機構和O型襯氟球閥組成。
閥體內腔及碟板均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蝕性和密封性。
主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。
襯氟球閥主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。廣泛應用于食品、環保、輕工、石油、造紙、化工、輕紡、電力等行業的自動調節與遠程控制系統中。
基本參數：
產 品 名： 襯氟球閥
型 式： 襯氟法蘭球閥
公稱通徑： 15～400mm
公稱壓力： PN1.0、1.6Mpa
法蘭標準： JB/T79.1-94、79.2-94等
材 料： ZG230-450襯F46
上 閥 蓋：與閥體一起鑄造
工作溫度：-40～+180℃
壓蓋型式：螺栓壓緊式
填 料：聚四氟乙烯填料
按驅動方式分類：
襯氟球閥按驅動方式有手動襯氟球閥、蝸輪轉動襯氟球閥、氣動襯氟球閥、電動襯氟球閥等。
特點及用途：
1.采用氟塑料襯里層的球閥，具有極高的化學穩定性，適用于任何強腐蝕性化學介質；
2.采用全通浮動球閥結構，在整個壓力范圍內進行元泄漏關閉，便便于管路系統在通球掃線和管路維護。
襯氟球閥為控制各種強腐蝕性介質的啟閉而進行的專業設計，廣泛使用于石油，化工，染化，農藥，制酸制堿等行業，是防腐閥門最理想的選擇。
襯氟球閥作用型式：
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
結構特點：
襯氟球閥門結構為全通徑浮動球式（二段式）和全通徑固定球式（三段式）（小口徑為兩片式，大口徑為三片式），主要用于截斷或接通管路中的腐蝕性介質，并可用于流體的調節與控制，與其它閥類相比，有如下特點：
1.流體阻力小，襯里球閥內壁光滑，流道通暢是所有閥類中流體阻力最小的一種。
2.開關迅速、方便，只需將球體旋轉90°，便完成開戶和關閉動作。
3.采用特殊模壓工藝，將襯里材料襯于閥門殼體內壁，能耐強酸、強堿介質的腐蝕。襯里球面與PTFE閥座組合，密封性好，達到了零泄漏。
4.可配置氣動、電動、液動等多種驅動裝置，實現遠距離控制和自動化操作。
5.球體與閥桿融為一體，消除了轉動角差，杜絕了因壓力變化引起閥桿沖出體外的危險，保證了使用的安全性、可靠性。

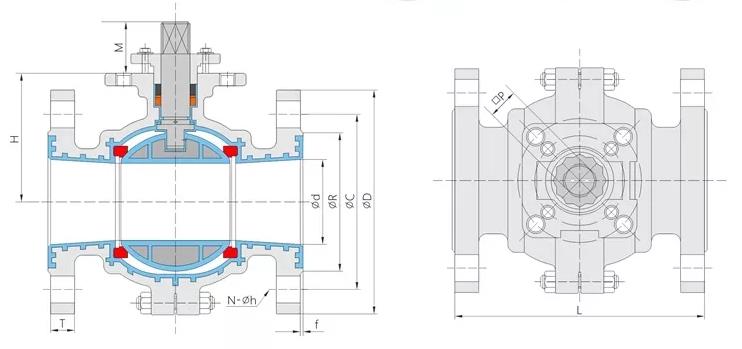

結構圖：

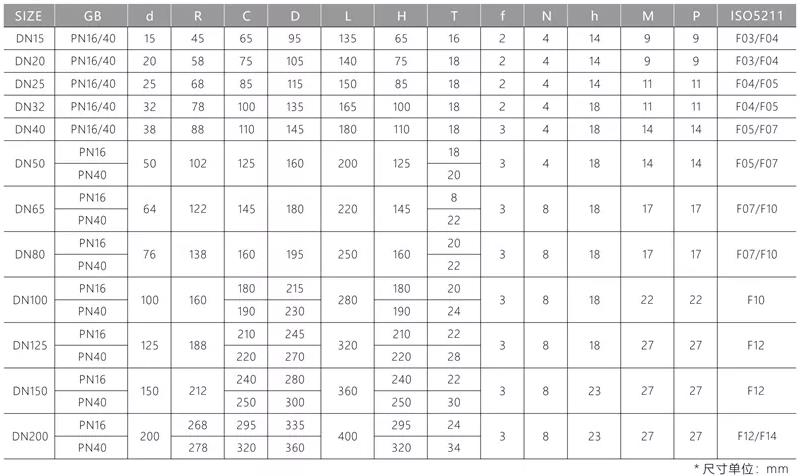

連接尺寸表：
襯氟球閥內組件：
閥芯型式：球型閥芯
閥芯材料：2Cr13襯F46
流量特性：近似等百分比
額定行程：全開90°
襯里材料：
襯氟球閥主要襯里材料——氟塑料
使用溫度：0-55
特點：機械強度較高，化學穩定性及介電性能優良，耐油性和抗老性也較好，易熔接及粘合，價格較低。
聚四氯乙烯 PTFE(F4)
使用介質：強酸，強堿，強氧化劑等。
使用溫度：-200~180
特點：具有優異的化學穩定性，有很高的耐熱性，耐寒性，磨擦系數很低，是極好的 自潤滑材料，但機械性能較低，流動性差，熱膨脹大。
聚烯烴：PO
適用介質： 各種濃度的酸堿鹽及某些有機溶劑。
使用溫度：-58~80
特點：是世界最理想的防腐材料，已廣泛用于旋轉成型的大型設備和管道件內襯。
可溶性聚四氟乙烯PFA
使用介質：使用介質：強酸，強堿，強氧化劑等。
使用溫度：-50-180
特點：具有優異的化學穩定性，有很高的耐熱性，耐寒性，磨擦系數很低，是極好的自潤滑材料，但機械性能較低，流動性差，熱膨脹大。性能優于F4，顏色透明偏白色 。
