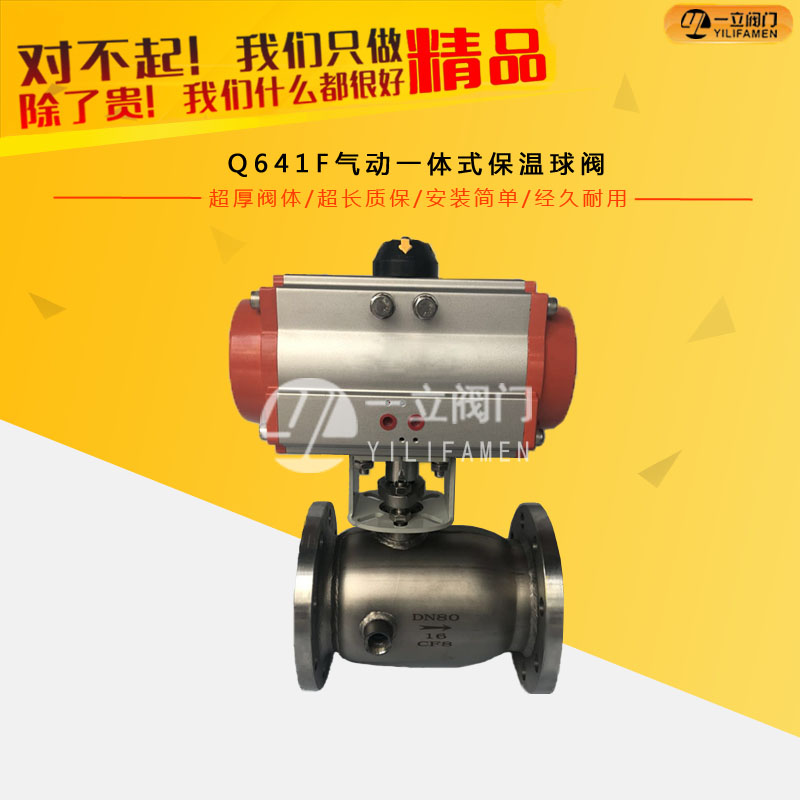

BQ641F氣動一體式保溫球閥

  • 一、 BQ41F 一體式保溫球閥產品特點 該產品具有良好的保溫保冷特性且閥門的通徑與管徑*同時又能有效降低管 路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統
  • 咨詢熱線：0577-67313796

  • 產品詳情



產品簡介：

BQ641F氣動夾套（一體式）保溫球閥具有良好的保溫保冷特性，且閥門的通徑與管徑致，介質呈直線流動，阻力小，zui適合容易凝固、高粘度的液體介質。同時又能有效降低管路中介質的熱量損失?？筛鶕?jù)用戶需要往夾套中注入蒸氣、導熱油、冷卻水、冷氣等，使整個閥門升溫或降溫達到所需要的溫度，防止介質結晶。用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。

產品特點：

1、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。

2、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。

3、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。

4、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

5、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。

6、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。

7、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。

該產品具有良好的保溫保冷特性,且閥門的通徑與管徑*,同時又能有效降低管 路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。
由于采用整體式結構，因而保溫球閥比一般球閥體積更小，重量更輕，且無外漏,密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。


技術規范：


設計標準

ASME B 16.34 GB/T 12224

結構長度

ASME B 16.10 GB/T 12221

連接法蘭

ASME B 16.5 JB/T 79

驅動方式

手動、電動、氣動

試驗和檢驗

JB/T9092 API 598

適用介質

重油、膠類等易凝固介質


主要零件材質表：


序號

零件名稱

材 質

GB

ASTM

1

夾套

25

A105

2

閥座

WCB

A216-WCB

3

閥體

25

A105

4

密封圈

PTFE、對位聚苯

5

球體





6

閥桿

1Cr13

A247-410

7

填料

柔性石墨

8

填料壓蓋

WCB

A216-WCB

注：系列閥門主要零部件及密封面的材質可根據實際工況條件或用戶特殊要求設計選用.


主要外型及連接尺寸表：


公稱通徑 (DN)

b

L

D

E

Q

H

W

管螺紋

(mm)

(in)

(mm)

(in)

P

20

3/4″

19

117

40

11/2″

58.5

147

101

170

G3/4″

25

1″

25

127

50

2″

62.5

156

106

170

G3/4″

40

11/2″

38

165

65

21/2″

63.5

181

125

250

G3/4″

50

2″

51

178

80

3″

68

218

135

250

G3/4″

80

3″

76

229

150

6″

82

275

193

350

G3/4″

100

4″

102

254

200

8″

83

300

265

420

G3/4″

150

6″

152

292

250

10″

95

403

355

1000

G3/4″

200

8″

203

330

300

12″

100

492

410

1300

G3/4″

備 注

法蘭尺寸請按對應的通徑參閱樣本《主要外型及連接尺寸表》
公稱通徑DN L L1 H D D1 執行器型號
壓力 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 僅供參考
15 130 130 182 95 65 ATD-52
20 140 140 186 105 75 ATD-63
25 150 140 208 115 86 ATD-63
32 165 170 212 136 100 ATD-75
40 180 170 269 146 110 ATD-75
50 200 186 295 160 125 ATD-83
65 220 254 306 180 145 ATD-92
80 250 254 329 195 160 ATD-105
100 280 296 384 215/230 180/190 ATD-125
125 320 384 420 245/270 210/220 ATD-140
150 360 501 440 280/300 240/250 ATD-160
200 400 533 506 335/360 295/310 ATD-190

產品使用說明：
維護保養和安裝使用注意事項：
1、閥門應整體的存放在通風干燥庫房內，嚴禁棧置或露天存放，閥門通徑兩端需板堵塞。

2、安裝前需仔細檢查閥門，并清除閥門內在運輸、存放過程中造成的損害。

3、在安裝前應注意各部的螺絲受力是否平衡、升降（活動）是否靈活。

4、閥門應安裝在無劇烈震動和沖擊的地方，以及使用閥門無損害的場地。

5、當出料受堵塞時，可以使用金屬桿或硬性工具疏通，要注意使用金屬桿或硬性工具不要損害閥瓣和密封圈接觸面。

6、應盡量避免酸堿介質交替使用（除中和反應介質），以免縮短壽命。

7、根據介質性能及使用期，應經常檢查閥體頂部四氟密封圈和孔板部的四氟薄片。如發現有損壞應及時更換再使用。

8、若發現閥門面有損壞時應立即停用，可用專門材料修補患處，或委托有關生產單位生產。

咨詢：BQ641F氣動一體式保溫球閥
