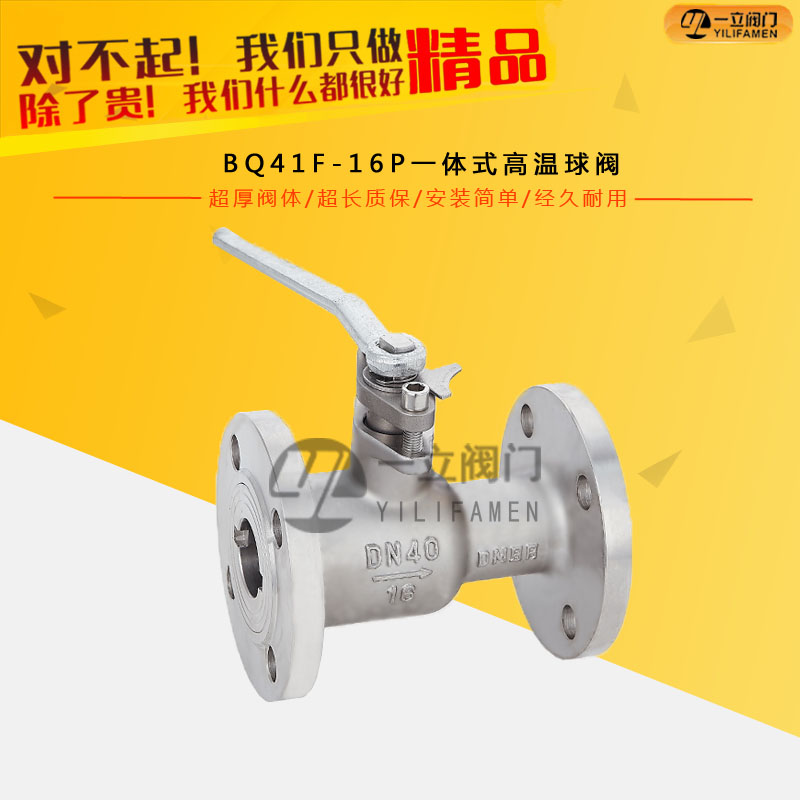

BQ41F-16P一體式高溫球閥

  • 產品概述： 高溫球閥采用密封材料為閥座經同類產品聚四氟乙烯做密封的球閥。具有性能穩定、密封好、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用長等優點。高溫球
  • 咨詢熱線：0577-67313796

  • 產品詳情



產品概述：

高溫球閥采用密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥。具有性能穩定、密封好、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用長等優點。高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用，適用于石油、化工、橡膠、造紙等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃。

產品特點：

（1）流體阻力小，全通徑的球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）緊密。它有兩個密封面，而且目前球閥的密封面材料使用塑料，密封性好，能實現密封。在真空系統中也已使用。（4）操作方便，開閉快，從全開到全關只要旋轉90°，便于遠距離的控制。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
（7）適用廣，通徑從小到幾毫米，大到幾米，從高真空到高壓力都可應用。
（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

性能參數：

型號

公稱壓力
(MPa)

強度試驗壓力
(MPa)

密封試驗壓
(MPa)

適用溫度
(℃)

適用介質

QJ41M/F-16C

1.6

2.4

1.8

-28～+300 (M/F)

導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質

QJ41M/F-16C

2.5

3.8

2.8

-28～+350 (PPN)

產品名稱
一體式高溫球閥
產品型號
Q41M
公稱通徑
DN15-300
壓力范圍
1.6-2.5MPa
閥體材質
鑄鋼、不銹鋼

主要零部件材料：

序號

零部件名稱

材料

1

閥體

球墨鑄鐵、碳素鋼、鑄不銹鋼

2

密封圈

(M/F)耐磨碳結石墨≤300℃ (PPN)對蒞聚苯、溫度≤350℃

3

球

不銹鋼

4

填料

聚四氟乙烯

5

填料壓蓋

QT450－10球墨鑄鐵

6

閥桿

碳素鋼、鉻不銹鋼

7

手柄

碳鋼

尺寸表：

型號

規格

尺寸

L

D

D 1

D 2

z-φd

H

b

QJ41M/F-16

15

130

95

65

45

4-14

85

14

20

150

105

75

55

4-14

95

16

25

160

115

85

65

4-14

103

16

32

180

135

100

78

4-18

105

18

40

200

145

110

85

4-18

120

18

50

230

160

125

100

4-18

195

20

65

290

180

145

120

4-18

195

20

80

310

195

160

135

8-18

215

22

100

350

215

180

155

8-18

253

24

結構特點及作用原理：該型閥門中的球體、密封圈采用了加工工藝和密封材料，順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。

可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
