工作原理：

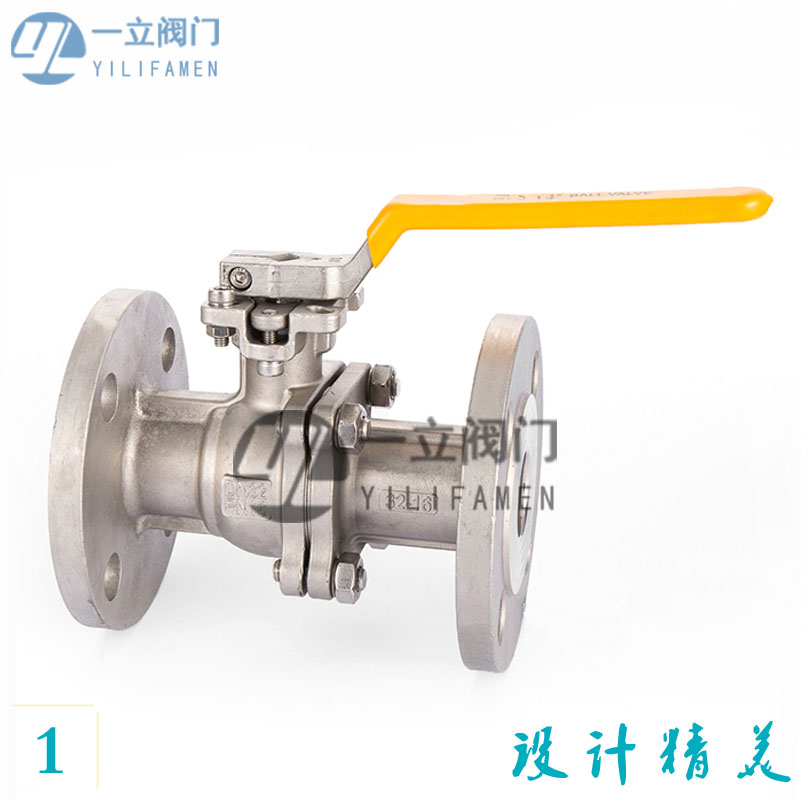

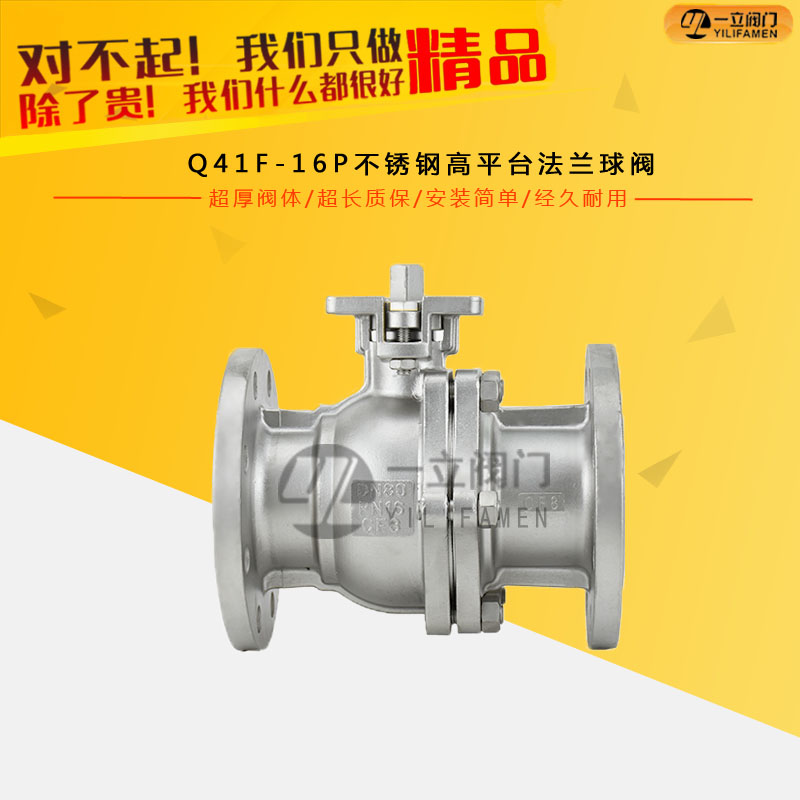

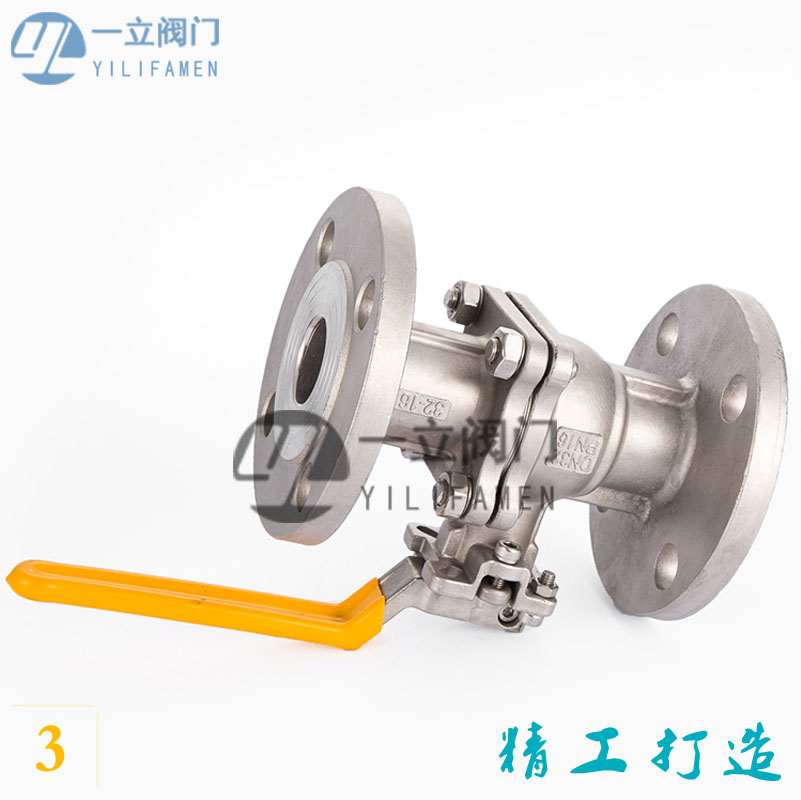

     Q41F高平臺法蘭球閥是靠旋轉閥來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。

     法蘭式高平臺球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門。





公稱通徑DN	L	ФE	ФB	ФC	T	N-Фh	H	W	P	A1	A2	B1	B2
15	130	95	65	45	14	4-14	79	135	9	6	6	36	42
20	140	105	75	55	14	4-14	84	135	9	6	6	36	42
25	150	115	85	65	14	4-14	95	170	11	6	7	42	50
32	165	135	100	78	16	4-18	103	170	11	6	7	42	50
40	180	145	110	85	16	4-18	111	200	14	7	9	50	70
50	200	160	125	100	16	4-18	120	200	14	7	9	50	70
65	220	180	145	120	18	4-18	153	300	17	9	11	70	102
80	250	195	160	135	20	8-18	163	300	17	9	11	70	102
100	280	215	180	155	20	8-18	182	400	22	11	11	70	102
125	320	245	210	185	22	8-18	260	500	27	14	14	125	140
150	360	280	240	210	24	8-23	280	800	27	14	17	125	140
200	400	335	295	265	26	12-23	320	1100	27	14	17	125

性能特點：

1.流體阻力小，全通徑的球閥基本沒有流阻。

2.結構簡單、體積小、重量輕。

3.操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

4.維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

5.在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

6.由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。



結構特點：

1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
