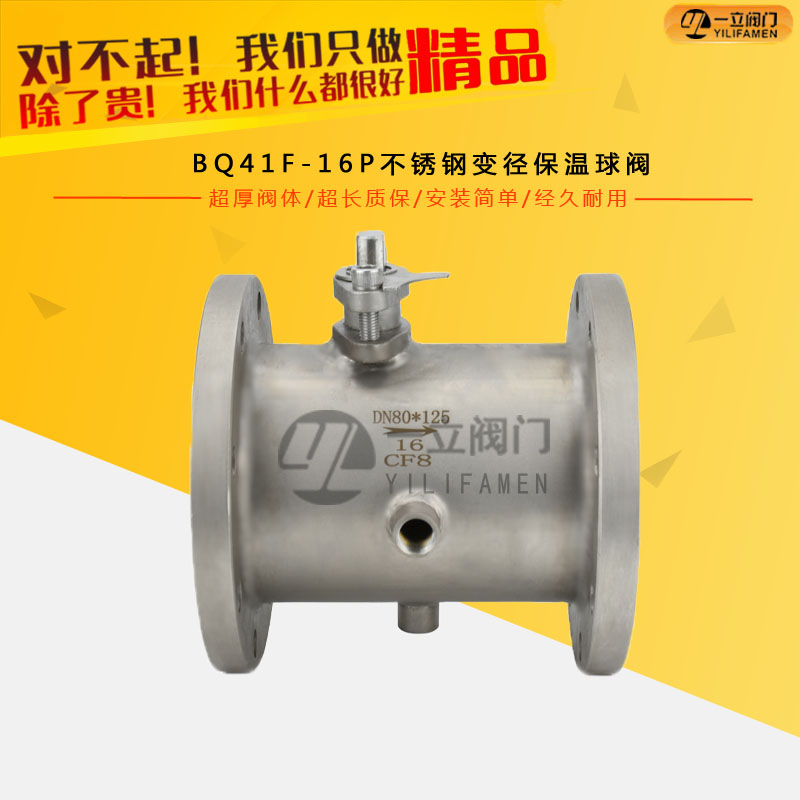

BQ41F-16P不銹鋼變徑保溫球閥

  • 產品概述： BQ41F夾套保溫球閥該產品具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統
  • 咨詢熱線：0577-67313796

  • 產品詳情



產品概述：

BQ41F夾套保溫球閥該產品具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。 由于采用整體式結構，因而保溫球閥比一般球閥何種更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

結構設計：

浮動保溫球閥采用單斜面彈性密封圈或V型槽彈性密封圈結構設計，當介質壓力較小時，密封圈與球體的接觸面較小，故有較大的密封比壓，確保可靠密封，介質壓力圈套時，密封圈與球體接觸面積增大，故密封圈能承接較大的介質推力而不會損壞。由于聚四氟乙等密封圈材料具有良好的自潤滑性，與球體的摩擦損小，故球的使用壽命長。

產品特點:

BQ41F縮徑保溫球閥具有保溫、保冷特性。按GB設計制造法蘭連接按79-94標準制造用于石油、化工、冶金、制藥行業。
BQ41F縮徑保溫球閥由于采用了蒸氣夾套保溫。故即使外界溫度降到零度以下，該閥仍操作靈活保證輸油管道能斷開，其優點是一般控制閥門所沒有的。它是重油輸送管道理想的控制閥門。
根據用戶需要夾套注入蒸氣、導熱油、冷卻水、冷氣等。使用整個閥門長溫或降溫達到所需要的溫度。能防止介質結晶。 BQ41F縮徑保溫球閥產品具有良好的保溫保冷特性，具閥門的痛徑與管徑一致，同時又能有效降管路中介質熱量損失。
主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送還常溫下會凝固的高粘度介質。

參數表：

產品名稱
BQ41F,BQ41H保溫夾套球閥
產品型號
BQ41F、BQ41H
公稱通徑
DN20-200mm
壓力范圍
1.6-2.5MP
閥體材質
鑄鋼、不銹鋼

設計標準

ASME B 16.34 GB/T 12224

結構長度

ASME B 16.10 GB/T 12221

連接法蘭

ASME B 16.5 JB/T 79

驅動方

手動、電動、氣

試驗和檢驗

JB/T9092 API 598

適用介質

重油、膠類等易凝固介質

主要零部件材料：

序號

零件名稱

材 質

GB

ASTM

1

夾套

25

A105

2

閥座

WCB

A216-WCB

3

閥體

25

A105

4

密封圈

PTFE、對位聚苯

5

球體





6

閥桿

1Cr13

A247-410

7

填料

柔性石墨

8

填料壓蓋 Gland

WCB

A216-WCB

主要外形及連接尺寸：

公稱通徑 (DN)

b

L

D

E

Q

H

W

管螺紋

(mm)

(in)

(mm)

(in)

P

20

3/4″

19

117

40

11/2″

58.5

147

101

170

G3/4″

25

1″

25

127

50

2″

62.5

156

106

170

G3/4″

40

11/2″

38

165

65

21/2″

63.5

181

125

250

G3/4″

50

2″

51

178

80

3″

68

218

135

250

G3/4″

80

3″

76

229

150

6″

82

275

193

350

G3/4″

100

4″

102

254

200

8″

83

300

265

420

G3/4″

150

6″

152

292

250

10″

95

403

355

1000

G3/4″

200

8″

203

330

300

12″

100

492

410

1300

G3/4″

可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
