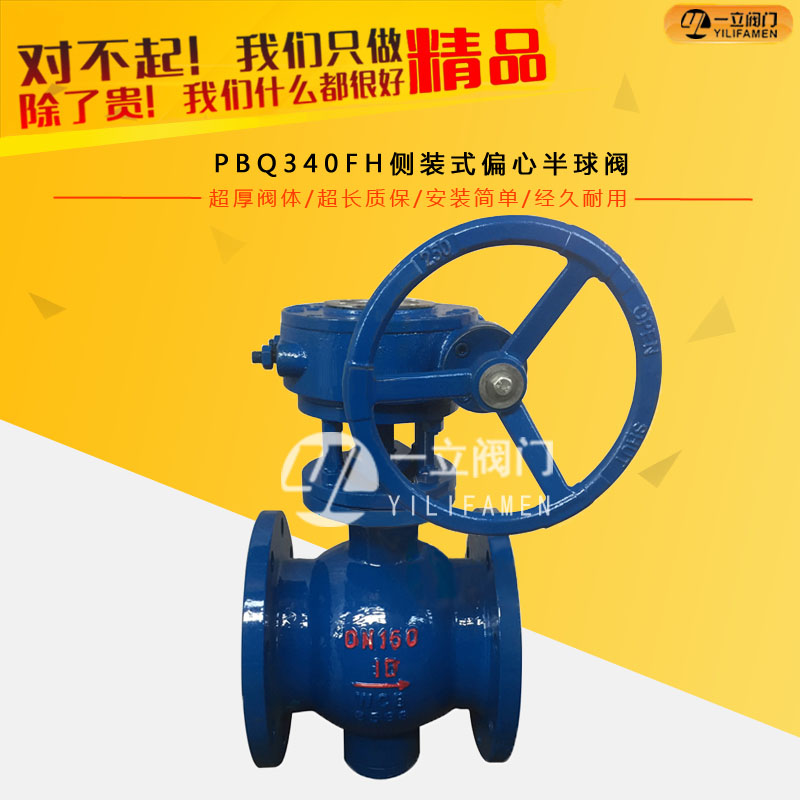

PBQ340FH側裝式偏心半球閥

  • 產品概述： PQ340F/H/Y側裝式偏心半球閥是近年來滬山閥門廠在消化吸收國外對夾式大流量直通閥的基礎上研制成功的。它通過轉動蝸輪機構，帶動偏心半球轉動，從而實現閥門的啟閉，
  • 咨詢熱線：0577-67313796

  • 產品詳情



產品概述：

   PQ340F/H/Y側裝式偏心半球閥是近年來滬山閥門廠在消化吸收國外對夾式大流量直通閥的基礎上研制成功的。它通過轉動蝸輪機構，帶動偏心半球轉動，從而實現閥門的啟閉，該閥流阻小，密封可靠，性能穩定，被廣泛應用于各種流體控制系統。

工作原理：

   PQ340F/H/Y側裝式偏心半球閥，其結構采用偏心—契緊原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬面環帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時閥芯不被沖刷，開啟進閥芯球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封，它對兩相混流易結垢固體析出的混流輸送特別有效；該閥的半球用雙金屬，母材上堆焊不同的合金，閥座也作相應堆焊經特殊的處理，密封面組合成防腐、耐磨、高強度等各種類型，滿足不同場合需求；本產品密封嚴禁，輸送有害氣體可達零泄露；
   PQ340F/H/Y側裝式偏心半球閥密封副的閥芯留有補償量，當閥座磨損(閥座硬度低于閥芯)后，關閉時再轉動少許，仍能可靠密封，延長使用壽命，此外，用戶將壓緊螺母擰掉，調整或更換后閥座仍可用，避免了現行眾多閥門密封失效整臺報廢的弊端。

性能規范：

公稱壓力PN(Mpa) 0.6 1.0 1.6 2.5 4.0 6.4
常溫最大工作壓力(Mpa) 0.6 1.0 1.6 2.5 4.0 6.4
殼體強度試驗壓力(Mpa) 1.0 1.5 2.4 3.8 6.0 9.6
氣密封試驗壓力(Mpa) 0.6 0.6 0.6 0.6 0.6 0.6
高壓密封試驗壓力(Mpa) 0.7 1.1 1.76 2.75 4.4 7.1
滲漏率 ＜0.1×DNmm³/s  (符合GB/T13927-2008標準)
適用溫度(℃) 軟密封：-46℃~280℃；硬密封：-46℃~545℃
適用介質 天然氣、水蒸氣、油品類、酸類、堿類、煤粉、煤灰、廢渣、泥漿、含顆粒狀、含纖維等各類介質。
傳動形式 蝸輪傳動

零件材料：

閥體/閥蓋 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti ZG15Cr1Mo1V
球體 WCB+硬鉻 1Cr18Ni9Ti
表面特殊處理		 0Cr18Ni12Mo2Ti
表面特殊處理		 25Cr2Mo1V
表面特殊處理
閥桿 20Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 25Cr2Mo1V
閥座 Q235A+PTFE/堆焊 1Cr18Ni9Ti/PTFE 0Cr18Ni12Mo2Ti/PTFE 25Cr2Mo1V/PTFE
填料 柔性石墨 柔性石墨 柔性石墨 柔性石墨
螺栓 35CrmoA 0Cr18Ni9 0Cr18Ni9 15Cr1Mo1V
螺母 45 0Cr18Ni9 0Cr18Ni9 20CrMo

連接尺寸：

公稱壓力
PN(MPa)		 公稱通徑
DN(mm)		 主要尺寸
L D D1 D2 b f Z-φd
0.6 40 125 130 100 80 16 3 4-14
50 140 140 110 90 16 3 4-14
65 190 160 130 110 16 3 4-14
80 178 190/185 150 125 18 3 4-18
100 200 210/205 170 145 18 3 4-18
125 254 240/235 200 175 20 3 8-18
150 267 265/260 225 200 20 3 8-18
200 292 320/315 280 255 22 3 8-18
250 330 375/370 335 310 24 3 12-18
300 390 440/435 395 362 24 4 12-23
350 430 490/485 445 412 26 4 12-23
400 530 540/535 495 465 28 4 16-23
450 580 595/590 550 518 28 4 16-23
500 630 645/640 600 568 30 4 16-23
600 800 755 705 670 30 5 20-26/25
1.0 40 125 145 110 85 16 3 4-18
50 140 160 125 100 16 3 4-18
65 190 180 145 120 18 3 4-18
80 178 195 160 135 20 3 4-18
100 200 215 180 155 20 3 8-18
125 254 245 210 185 22 3 8-18
150 267 280 240 210 24 3 8-23
200 292 335 295 265 24 3 8-23
250 330 390 350 320 26 3 12-23
300 390 440 400 368 26 4 12-23
350 430 500 460 428 28 4 16-23
400 530 565 515 482 28 4 16-25
450 580 615 565 532 30 4 20-25
500 630 670 620 585 30 4 20-25
600 800 480 725 685 34 5 20-30
700 900 895 840 800 38 5 24-30
800 1000 1010 950 905 42 5 24-34

咨詢：PBQ340FH側裝式偏心半球閥
