浙江一立閥門有限公司是一家專業研發、銷售各類通用閥門產品的制造型企業，歡迎咨詢考察！ 收藏本站產品中心 聯系我們

專業流體成套閥門設備供應商

國內外閥門行業引領者

全國服務熱線：

0577-67313796

prevnext

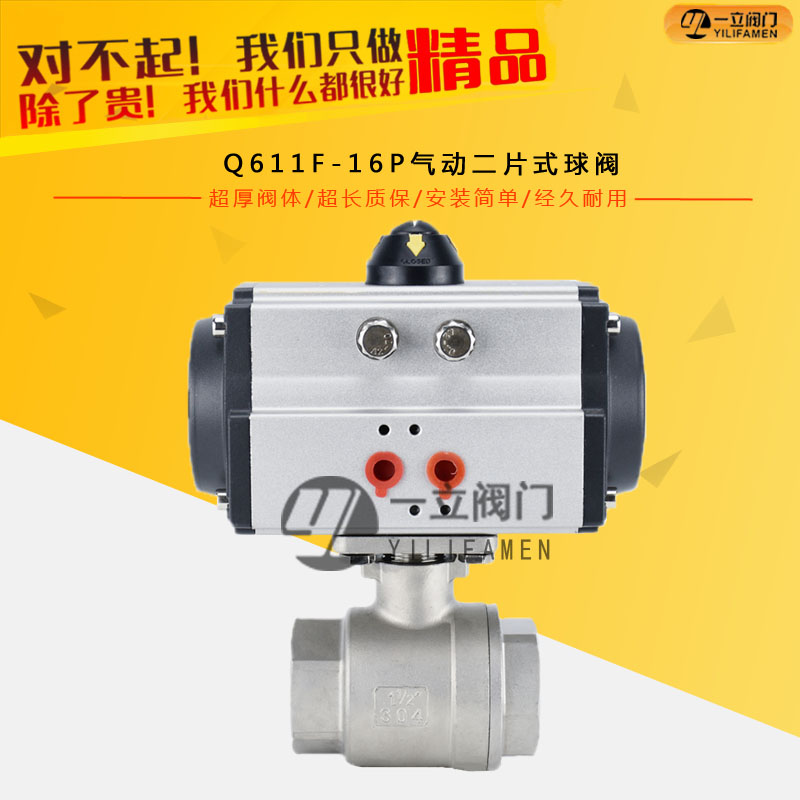

Q611F-16P氣動二片式球閥

  • 概述： 氣動兩片式球閥分為兩段式。閥體鑄造結構合理、造型美觀。閥座采用彈性密封結構，密封好，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。
  • 咨詢熱線：0577-67313796

  • 產品詳情



概述：

氣動兩片式球閥分為兩段式。閥體鑄造結構合理、造型美觀。閥座采用彈性密封結構，密封好，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊?？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作。內螺紋連接不堪閥及對焊連接球閥適用于PN1.0～4.0MPa,工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質。

技術參數：

公稱通徑 DN(mm)

6-100

公稱壓力 PN(MPa)

1.6

公稱壓力 PS(MPa)

強度試驗

2.4

密封試驗

1.8

材料 \ 材料代號

C

P

R

主要零件

閥體

WCB

CF8 304

CF8M 316

球體

WCB

CF8 304

CF8M 316i

閥桿

2Cr13

0Cr18Ni9Ti

0Cr17NiMo2

密封圈

增強聚四氟乙烯 對位聚苯

填料

聚四氟乙烯 柔性石墨

適用工況

適用介質

水、蒸汽、油品

硝酸類

醋酸類

適用溫度

-28 ℃ -300 ℃

氣動裝置

型號

OBD 系列

氣源壓力

0.4-0.7MPa

執行標準

設計制造

結構長度

法蘭尺寸

壓力溫度

試驗檢驗

GBT/12238

Gb12221

/

GB/T13927

GB13927



產品名稱
氣動二片式球閥
產品型號
Q611F
公稱通徑
DN06-100
壓力范圍
1.6-2.5MPa
閥體材質
不銹鋼

產品特點：
（1）流體阻力小，全通徑的球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）緊密。它有兩個密封面，而且目前球閥的密封面材料使用塑料，密封性好，能實現密封。在真空系統中也已使用。
（4）操作方便，開閉快，從全開到全關只要旋轉90°，便于遠距離的控制。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
（7）適用廣，通徑從小到幾毫米，大到幾米，從高真空到高壓力都可應用。
（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

連接尺寸：

口徑
(mm)

尺 寸

氣動裝置型號(僅供參考)

三段式

對焊式

承插焊式

G

L

D

L

d

D

L

d

D1

A

6

1/4

65

11.6

65

11.6

18

65

11.6

14.1～14.3

9.5

OBD50

10

3/8

65

12.7

65

12.7

18

65

12.7

17.55～17.8

9.5

OBD50

15

1/2

67

15

67

15.8

24

67

15

21.7～21.95

9.5

OBD50

20

3/4

82

20

82

20

28

82

20

27.05～27.3

11.1

OBD50

25

1

91

25

91

25

34

91

25

33.8～34.05

12.7

OBD50

32

11/4

108

32

108

32

41

108

32

42.55～42.8

14.3

OBD65

40

11/2

129

38

129

38

49

129

38

48.65～48.9

15.89

OBD65

50

2

148

50

148

50

62

148

50

61.1～61.35

17.4

OBD80

65

2

186

64

193

64

78

/

/

/

/

OBD80

80

3

206

78

222

78

94

/

/

/

/

OBD100

100

4

240

98

273

98

124

/

/

/

/

OBD130

可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

請按以下指示進行安裝：

（1）取掉法蘭端兩邊的保護蓋，在閥打開的狀態下進行沖洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。

咨詢：Q611F-16P氣動二片式球閥
