浙江一立閥門有限公司是一家專業研發、銷售各類通用閥門產品的制造型企業，歡迎咨詢考察！ 收藏本站產品中心 聯系我們

專業流體成套閥門設備供應商

國內外閥門行業引領者

全國服務熱線：

0577-67313796

球閥
您的位置：主頁 > 產品中心 > 球閥 >
prevnext

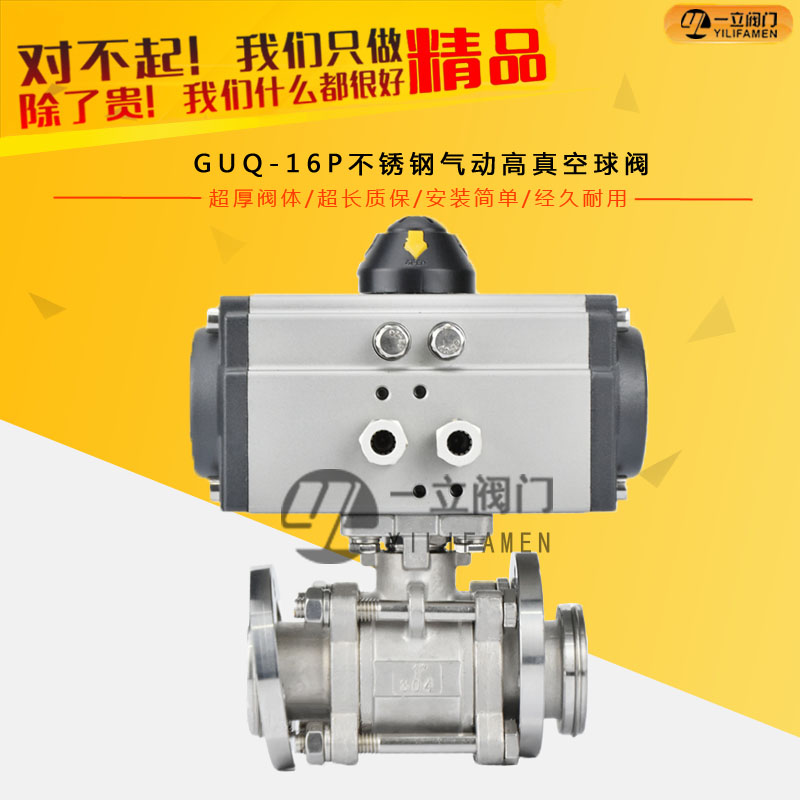

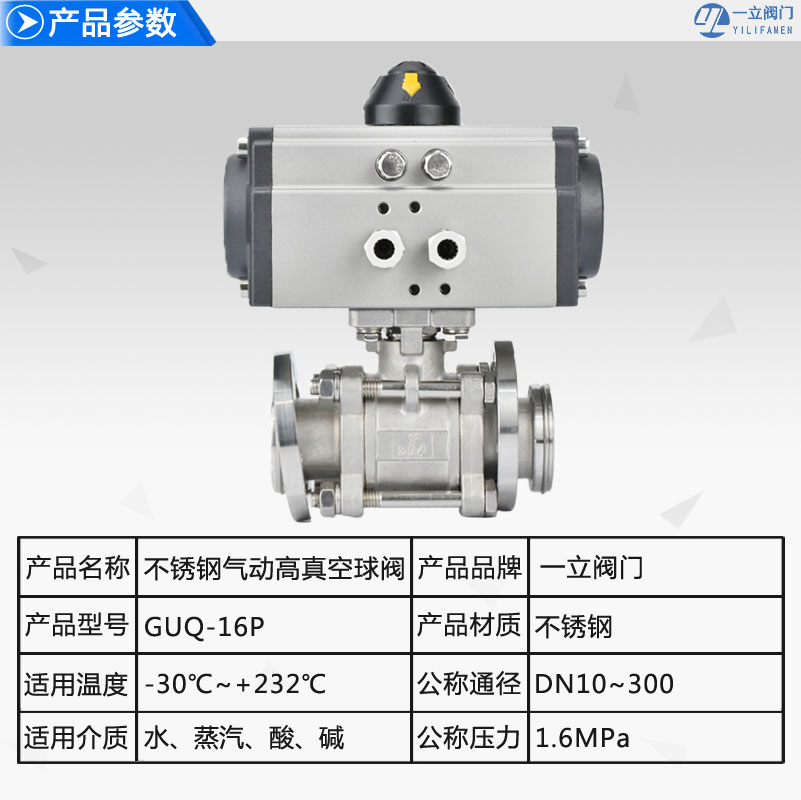

GUQ-16P不銹鋼氣動高真空球閥

  • 產品概述： GUQ氣動高真空球閥用途和使用范圍:GUQ系列氣動真空球閥是在1.310-7～6105Pa的真空系統中用來開啟或隔斷氣流的氣動閥門氣動真空球閥適用氣體液體等正/負壓力管道系統符合
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品概述：

GUQ氣動高真空球閥用途和使用范圍:GUQ系列氣動真空球閥是在1.3×10-7～6×105Pa的真空系統中用來開啟或隔斷氣流的氣動閥門,氣動真空球閥適用氣體,液體等正/負壓力管道系統,符合標準。

主要性能：

（1）、漏率:1.3×10-9Pa.M3/S

（2）、壓力范圍:5×10-7Pa～0.6Mpa

（3）、工作溫度:-30℃～+232℃

（4）、氣源壓力:0.4～0.6 Mpa

（5）、工作介質:水、蒸氣、酸、堿

（6）、安裝位置:任意

（7）、原理:采用氣動執行器驅動閥桿轉90°達到開關目的。

主要零件材料：

①閥體：304、316L；

②球體：316L；

③密封件：增強聚四氟乙烯

產品特點：
（1）流體阻力小，全通徑的球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）緊密。它有兩個密封面，而且目前球閥的密封面材料使用塑料，密封性好，能實現密封。在真空系統中也已使用。（4）操作方便，開閉快，從全開到全關只要旋轉90°，便于遠距離的控制。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
（7）適用廣，通徑從小到幾毫米，大到幾米，從高真空到高壓力都可應用。
（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

（1）、密封結構，漏率可達到＜1×10-10Pa.M3/S；
（2）、開關扭矩小,配置氣動執行器小，工作穩定；
（3）、結構緊湊,重量輕,外形簡潔、美觀；
（4）、該閥既能適用高真空又能適用一定的正壓力下使用。

氣動真空球閥快卸法蘭連接尺寸 （標準：GB4982）：

型 號

DN

A

B

L

H

GUQ-16R

16

30

12.2

75

100

GUQ-20R

20

40

26.2

90

110

GUQ-25R

25

40

26.2

100

125

GUQ-32R

32

55

34.2

110

155

GUQ-40R

40

55

41.2

120

170

氣動真空球閥衛生級法蘭連接尺寸 （標準：ISO-2852）：

型 號

DN

A

B

L

H

GUQ-16R

16

34

27.5

75

100

GUQ-20R

20

50.5

43.5

90

110

GUQ-25R

25

50.5

43.5

100

125

GUQ-32R

32

50.5

43.5

110

155

GUQ-40R

40

50.5

43.5

120

170

GUQ-50R

50

64

56.5

135

210

GUQ-65R

65

77.5

70.5

150

260

GUQ-80R

80

91

83.5

200

320

GUQ-100R

100

119

110

250

400

氣動真空球閥活套法蘭連接尺寸 （標準：GB6070）：

型 號

DN

A

B

n

c

L

H

GUQ-16R

16

60

45

4

6.6

75

100

GUQ-20R

20

65

50

4

6.6

90

110

GUQ-25R

25

70

55

4

6.6

100

125

GUQ-32R

32

90

70

4

9

110

155

GUQ-40R

40

100

80

4

9

120

170

GUQ-50R

50

110

90

4

9

135

210

GUQ-65R

65

130

110

4

9

150

260

GUQ-80R

80

145

125

8

9

200

320

GUQ-100R

100

165

145

8

9

250

400

可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

請按以下指示進行安裝：

（1）取掉法蘭端兩邊的保護蓋，在閥打開的狀態下進行沖洗清潔。

（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。

（3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。

（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。

（5）本類閥應安裝在管道的水平方向或垂直方向。

（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。

（7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。

咨詢：GUQ-16P不銹鋼氣動高真空球閥
