浙江一立閥門有限公司是一家專業研發、銷售各類通用閥門產品的制造型企業，歡迎咨詢考察！ 收藏本站產品中心 聯系我們

專業流體成套閥門設備供應商

國內外閥門行業引領者

全國服務熱線：

0577-67313796

prevnext

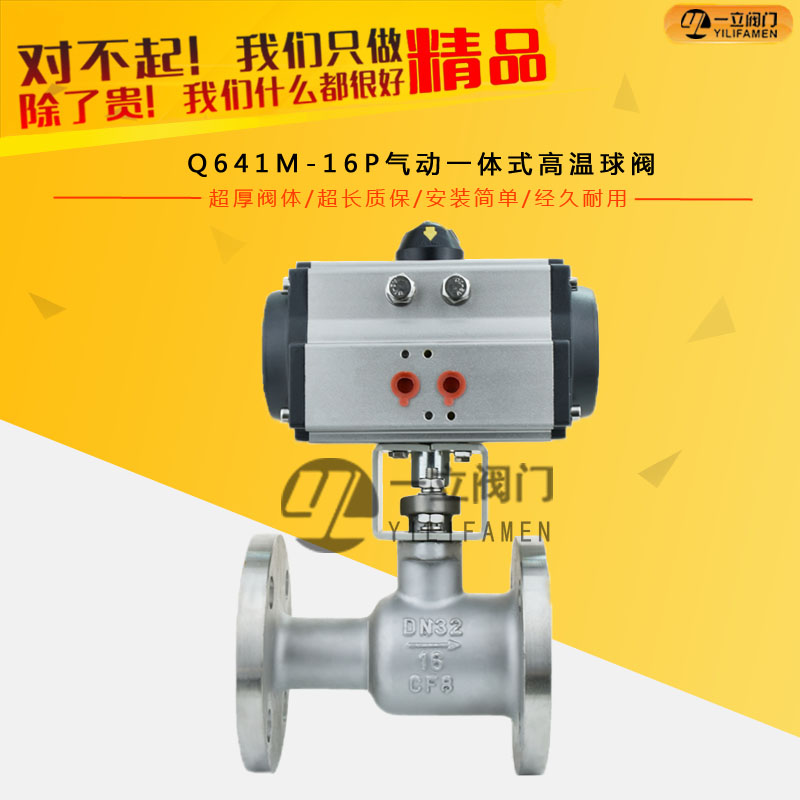

Q641M-16P氣動一體式高溫球閥

  • 產品簡介： Q641M氣動高溫球閥采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。 Q641M氣動高溫球閥具有性能穩定、密封可靠、磨擦力小、開關輕便、
  • 咨詢熱線：0577-67313796

  • 產品詳情



產品簡介：

Q641M氣動高溫球閥采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。 Q641M氣動高溫球閥具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍， Q641M氣動高溫球閥廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃。
Q641M氣動高溫球閥中的球體密封圈采用了加工工藝和密封材料。順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。

工作原理：

Q641M氣動高溫球閥中的球體密封圈采用了特殊的加工工藝和新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。

性能參數：

型號 公稱壓力 強度試驗壓力 密封試驗壓 適用溫度 適用介質
Q641M/F-16C/P 1.6 2.4 1.8 -28～+600(M/F) 導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質
Q641M/F-16C/P 2.5 3.8 2.8 -28～+600(PPL)

零件材料：

序號

零部件名稱

材料

1

閥體

球墨鑄鐵、碳素鋼、鑄不銹鋼、304、316

2

密封圈

(M/F)耐磨碳結石墨≤300℃ (PPL)對蒞聚苯、溫度≤350℃

3

球

不銹鋼

4

填料

聚四氟乙烯

5

填料壓蓋

QT450－10球墨鑄鐵

6

閥桿

碳素鋼、鉻不銹鋼

7

手柄

碳鋼

連接尺寸：

型號

規格

尺寸

L

D

D 1

D 2

z-φd

H

b

Q641M/F-16

15

130

95

65

45

4-14

85

14

20

150

105

75

55

4-14

95

16

25

160

115

85

65

4-14

103

16

32

180

135

100

78

4-18

105

18

40

200

145

110

85

4-18

120

18

50

230

160

125

100

4-18

195

20

65

290

180

145

120

4-18

195

20

80

310

195

160

135

8-18

215

22

100

350

215

180

155

8-18

253

24

可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

請按以下指示進行安裝：

（1）取掉法蘭端兩邊的保護蓋，在閥打開的狀態下進行沖洗清潔。

（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。

（3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。

（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。

（5）本類閥應安裝在管道的水平方向或垂直方向。

（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。

（7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。

咨詢：Q641M-16P氣動一體式高溫球閥
