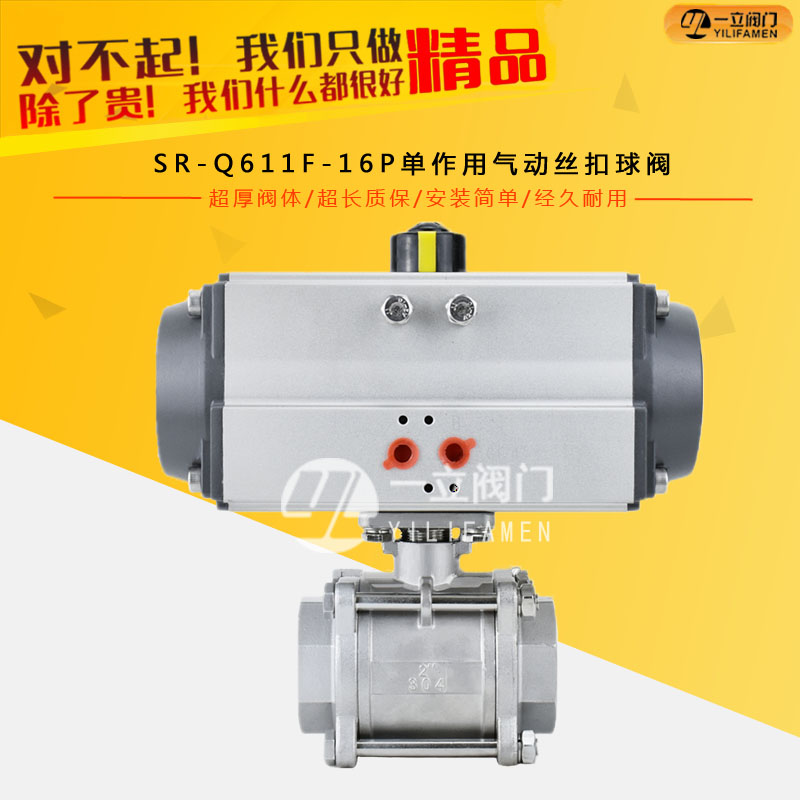

SR-Q611F-16P單作用氣動絲扣球閥

  • 產品簡介： Q611F氣動內螺紋球閥氣動執行器采用新型AT/GT系列氣動執行器，其結構獲得實用新型，有雙作用和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更；大口徑閥門采
  • 咨詢熱線：0577-67313796

  • 產品詳情



產品簡介：

Q611F氣動內螺紋球閥氣動執行器采用新型AT/GT系列氣動執行器，其結構獲得實用新型，有雙作用和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更；大口徑閥門采用AW系列氣動執行器，撥叉式結構傳動，結構合理，輸出扭矩大。
Q611F氣動內螺紋球閥是由雙（單）作用氣動活塞式執行器和內螺紋球閥組成。其閥體可分為整體式、二片式、三片式。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。氣動活塞式執行器采用低摩擦材料做成軸承套，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。

工作原理：
Q611F氣動內螺紋球閥是以壓縮空氣為動力源，以氣缸為執行器，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的控制信號來完成調節管道介質的流量、壓力、溫度等各種工藝參數。

產品特點：

1、可在頂部、底部安裝手動操作機構。
2、齒輪式雙活塞，輸出力矩大，體積小。
3、氣缸選用鋁金材料，重量輕、外形美觀。
4、閥座采用彈性密封結構，密封可靠，啟閉輕松。
5、IS05211標準連接為產品的安裝更換提供了方便。
6、閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。
7、球閥和執行器之間無支架連接，一體化的外型結構緊湊，減少設備空間。
8、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作（可選防爆）。
【可選擇附件】：

1、切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
2、調節型附件：電氣定位器、氣動定位器、電氣轉換器。
3、氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
4、手動機構：HVSD手操機構

技術參數：

閥體形式 內螺紋精鑄閥體
公稱通徑 DN6～100mm
公稱壓力 PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K
連接形式 管螺紋(G)、錐螺紋(NPT)
閥蓋形式 一體式
壓蓋型式 壓帽擰緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

產品名稱
Q611F氣動絲扣球閥
產品型號
Q611F
公稱通徑
DN15-DN100mm
壓力范圍
1.6-4.0MPa
閥體材質
不銹鋼

連接尺寸：

口徑
(mm)

尺 寸

氣動裝置型號(僅供參考)

三段式

對焊式

承插焊式

G

L

D

L

d

D

L

d

D1

A

6

1/4

65

11.6

65

11.6

18

65

11.6

14.1～14.3

9.5

OBD50

10

3/8

65

12.7

65

12.7

18

65

12.7

17.55～17.8

9.5

OBD50

15

1/2

67

15

67

15.8

24

67

15

21.7～21.95

9.5

OBD50

20

3/4

82

20

82

20

28

82

20

27.05～27.3

11.1

OBD50

25

1

91

25

91

25

34

91

25

33.8～34.05

12.7

OBD50

32

11/4

108

32

108

32

41

108

32

42.55～42.8

14.3

OBD65

40

11/2

129

38

129

38

49

129

38

48.65～48.9

15.89

OBD65

50

2

148

50

148

50

62

148

50

61.1～61.35

17.4

OBD80

65

2

186

64

193

64

78

/

/

/

/

OBD80

80

3

206

78

222

78

94

/

/

/

/

OBD100

100

4

240

98

273

98

124

/

/

/

/

OBD130

可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

咨詢：SR-Q611F-16P單作用氣動絲扣球閥
