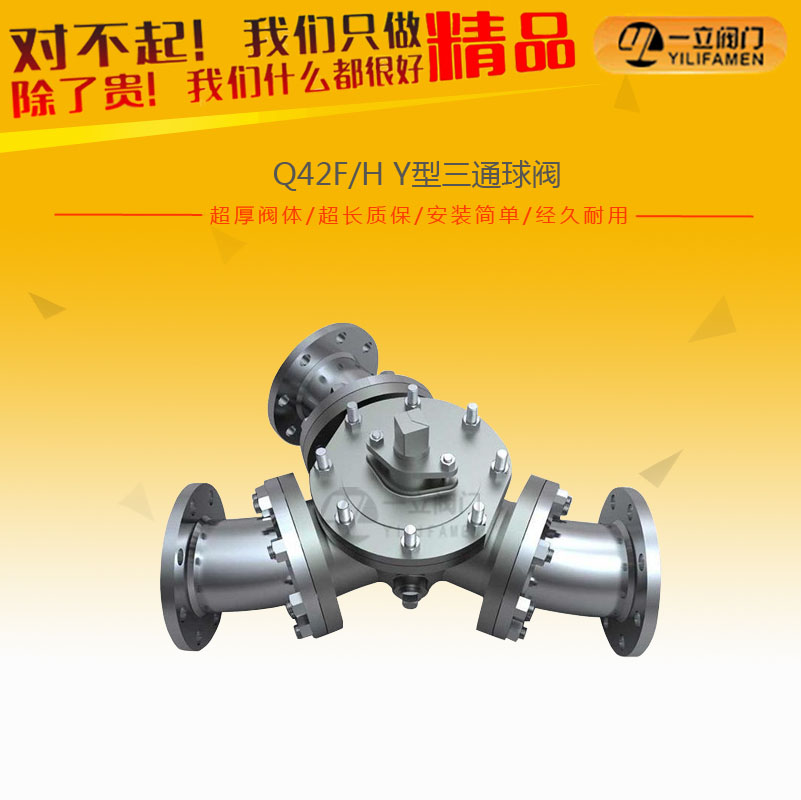

Q42F/H Y型三通球閥
一、產品簡介：
Q42F/H Y型三通球閥有相互成120°和兩通孔成135°，根據需要可實現對介質流向切換,能比相互垂直的兩個通道三通球閥流阻更小。Y形三通球閥的閥座密封根據工況不同，密封面可采用聚四氟乙烯（≤200℃）、對位聚苯（≤300℃）、或硬質合金（≤600℃）、噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬化材料等多種先進工藝材料，其整體采用不銹鋼304、304L、316、316L等材料制造而成，該產品流道形式為Y型，閥座為三面閥座，主要用于酸堿腐蝕性介質Y型管路流向的切換。
三、零部件材料表：
|
序號 |
零件名稱 |
材質名稱(常規配置) |
|||
|
Q42F/H-C |
Q42F/H-P |
Q42F/H-R |
Q42F/H-RL |
||
|
1 |
閥體、閥蓋 |
WCB |
304(CF8) |
316(CF3) |
316L(CF3M) |
|
2 |
填料 |
PTFE、PPL、柔性石墨 |
|||
|
3 |
球體 |
WCB HCr |
304(CF8) |
316(CF3) |
316L(CF3M) |
|
4 |
密封圈 |
PTFE、PPL |
|||
|
5 |
墊片 |
PTFE、PPL |
|||
|
6 |
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
7 |
雙頭螺栓 |
35CrMoA |
304 |
316 |
316L |
Q42F Y型三通球閥是一種三個連接口互成120°的新型三通球閥，此閥門可以解決互成120°時閥門的連接問題，同時也可以根據客戶的要求，定做成兩通孔之間互成135°，這樣從而可以使用我們的介質達到流向切換的目的。球閥與閥座密封根據工況不同，可分別采用軟密封、噴焊鎳基合金（硬度大于HRC60）、超音速涂鎢鈷合金（硬度大于HRC70）及特種硬化材料等多種先進工藝，適用各種苛刻工況，軟密封適用200℃以下工況，硬密封碳鋼不超過425℃，不銹鋼不超過500℃。

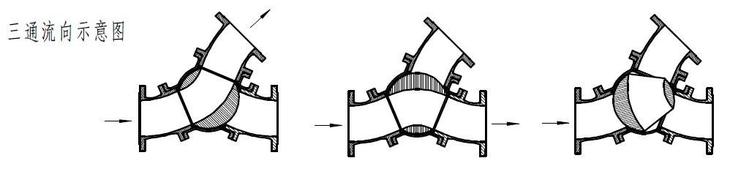

五、流向結合：
Y型三通球閥有相互成120°和兩通孔成135°，根據需要可實現對介質流向切換兩種工況。Y型三通球閥有相互成120°和兩通孔成135°，根據需要可實現對介質流向切換兩種工況。
六、結構簡圖：
七、主要參數：
| 產品型號 | Q42F-10-40C | Q42F-10-40P | Q42F-10-40R |
| Q42Y-150-300C | Q42Y-150-300P | Q42Y-150-300R | |
| 閥體 | WCB | CF8 | CF8M |
| 球體 | WVB ENP | CF8 | CF8M |
| 閥桿/固定圈 | 2Cr13 | 304 | 316 |
| 閥座 | PTFE | PTFE | PTFE |
| 填料 | PTFE O形圈 | PTFE O形圈 | |
| 適用介質 | 水、油、蒸汽等 | 酸等腐蝕性介質 | |
| 適用溫度 | -29-150℃ | -29-150℃ | |
| 蝸輪Y型三通球閥 | Q后插入“3”表示，示例：Q342F-16C | ||
| 氣動Y型三通球閥 | Q后插入“6”表示，示例：Q642F-10C | ||
| 電動Y型三通球閥 | Q后插入“9”表示，示例：Q942F-16P | ||
八、外形尺寸：PN10-40
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
| H | 90 | 90 | 102 | 115 | 135 | 140 | 155 | 185 | 210 | 275 | 305 | 335 |
