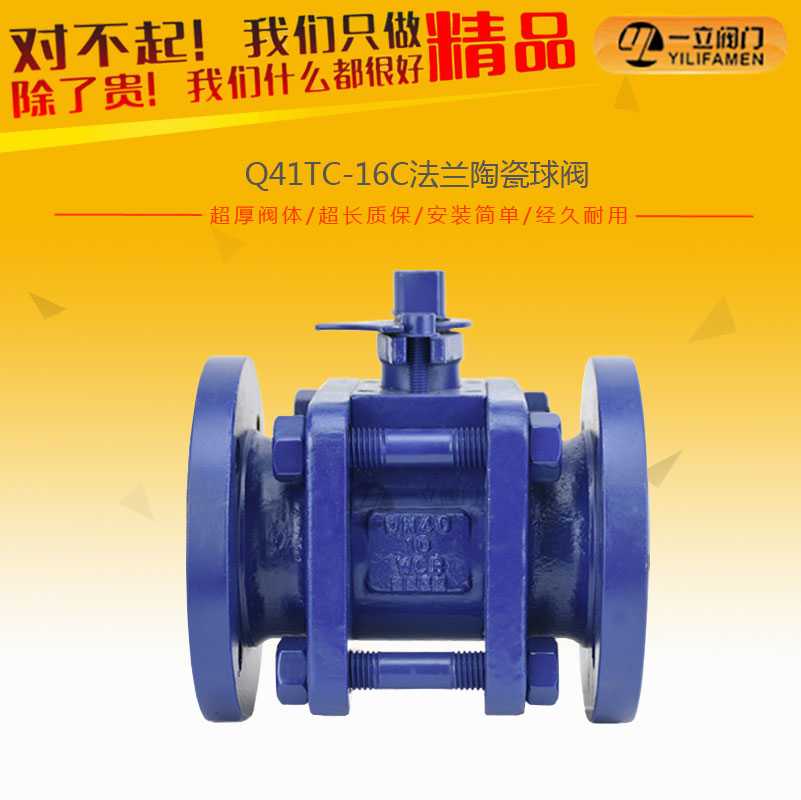

Q41TC-16C法蘭陶瓷球閥

  • 產品簡介： Q41TC陶瓷球閥陶瓷材料的化學穩定性和硬度極高（洛氏硬度HRC90），僅次于金剛石。因此，陶瓷球閥具有極高的耐磨損、耐腐蝕性能，且隔熱性好、熱膨脹小。球圓精度高、
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品簡介：


Q41TC陶瓷球閥陶瓷材料的化學穩定性和硬度極高（洛氏硬度HRC90），僅次于金剛石。因此，陶瓷球閥具有極高的耐磨損、耐腐蝕性能，且隔熱性好、熱膨脹小。球圓精度高、扭矩輕、阻力小、流動順暢。在含硬度高的顆粒介質和具有腐蝕而高溫的介質中，該閥門具有絕對選用優勢。適用介質：煙氣脫硫、電廠除塵、排灰、排渣、給水處理、蝸爐蒸氣、石灰漿液、含顆粒海水輸送，陶瓷球閥徹底解決了各特殊工部系統易磨損、強腐蝕需頻繁更換的難題，使用壽命長，是鈦合金閥和蒙乃爾閥2-4倍。用于高硬度的顆粒介質。



性能特點：


1、陶瓷材料的化學穩定性和硬度極高（洛氏硬度HRC90），僅次于金剛石。因此，陶瓷球閥具有極高的耐磨損、耐腐蝕性能，且隔熱性好、熱膨脹小。

2、球體采用先進研磨設備及工藝制造，球圓度精度高，表面質量好，與閥座對研后，利用Zr02陶瓷的自滑潤性，可取得很好的密封性能。

3、陶瓷良好的耐磨性，讓本閥經久耐用，可靠性極高，使用壽命長，是鈦合金和蒙乃爾的2-4倍。

4、用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中，本閥門具有無可比擬的絕對優勢。
5、閥門殼體厚度超過標準GB、JB和美標ANSI的標準數據要求,主體材質化學元素和力學性能達到規定標準要求。殼體三段結構設計，體型堅固，外型美觀。

產品優點：


所有與介質接觸的部分均為結構陶瓷材料,其化學穩定性及硬度極高(洛氏硬度HRC90),僅次于金剛石。因此, 本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。

球體采用先進研磨設備及工藝制造,球圓度精度高,表面質量好,與閥座對研后,利用Zr02陶瓷的自滑潤性,可取得很好的密封性能。

徹底改變了金屬硬密封球閥易泄露、扭矩大、密封面不耐腐蝕的缺點。

陶瓷良好的耐磨性,讓本閥經久耐用,可靠性極高.使用壽命長,是鈦合金閥和蒙乃爾閥的2-4倍。

用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中，本閥門具有無可比擬的絕對優勢，也是目前唯一合適此類介質的閥門。


產品特點：

陶瓷球閥閥體為三段式結構，採用碳鋼或不銹鋼鍛件，體型堅固，外形美觀。閥門內部介質通過部分，球體、閥座、接管均為結構陶瓷材料。結構陶瓷化學穩定性好，硬度高（可達HRA88以上），可耐絕大部分酸堿介質腐蝕，並具有好的損性能，解決了普通金屬和塑料閥門損和耐腐蝕不能兼雇的問題。閥門陶瓷內件由一球體，二閥座，二接管共六件合理組成，整體結構簡潔，流道順暢，介質流動阻力小。球體與閥座密封面為球面硬密封，表面特性好，真球度高，由于結構陶瓷具有自潔性和自潤滑性，從而使整臺閥門密封性能好，達到無泄漏，且不需要很大的壓力即可密封嚴緊，從而減輕閥桿扭矩，開關順暢。


應用規范：

設計與制造

GB/T 12237

B16.34

 連接端尺寸

結構長度

GB/T 12221

ANSI B16.10

法蘭尺寸

 GB/T 19113

 ANSI B16.5

 檢驗與試驗

 GB/T 13927

 API 598

 材料

碳鋼

GB/T 12229

 不銹鋼

 GB/T 12230

 標志

GB/T 12220

供貨

GB/T 12252



應用領域：

火力發電廠、鋼鐵、石油、化工、造紙、生物工程、等行業。適用于鍋爐蒸氣、石灰漿液、含顆粒海水輸送、高硬度顆粒、含軟顆粒又帶腐蝕性介質、粉末、煙氣脫硫、排灰、排渣、給水處理。依用途更換材料,可用于不同溫度和介質中。

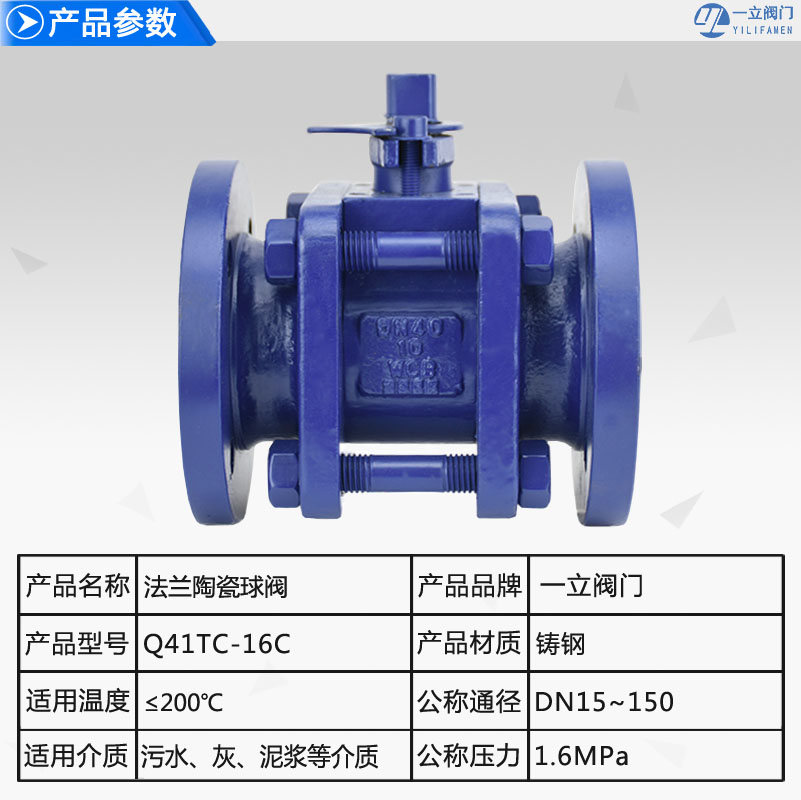

技術參數：


產品名稱

陶瓷球閥（手動、氣動、電動）

產品型號

Q41TC、Q341TC、Q641TC、Q941TC

公稱通徑

DN15-200

壓力范圍

1.0MPa-4.0MPa

閥體材質

鑄鋼、不銹鋼


零部件材料：


序號 名稱 材料 序號 名稱 材料
1 左右體 WCB 8 填料 PTFE
2 閥體 WCB 9 填料壓蓋 2Gr13
3 襯套 復合工程陶閥 10 支架 Q235
4 球體 復合工程陶閥 11 氣動裝置 鋁合金
5 閥座 復合工程陶閥 12 雙頭螺柱 35
6 閥桿 2Gr13 13 螺母 25
7 墊片 石墨



主要連接尺寸:

公稱壓力PN(MPa)

公稱通徑DN(mm)

尺寸

L

D

D1

D2

D6

b

f

f6

Z-Фd

W

ФW

H

H1

1.6

15

130

95

65

45

-

14

2

-

4-14

140

-

85

-

20

140

105

75

55

-

14

2

-

4-14

140

-

90

-

25

150

115

85

65

-

14

2

-

4-14

150

-

99

-

32

165

135

100

78

-

16

2

-

4-18

180

-

105

-

40

180

145

110

85

-

16

3

-

4-18

200

-

126

-

50

200

160

125

100

-

16

3

-

4-18

250

-

140

-

65

220

180

145

120

-

18

3

-

4-18

300

-

165

-

80

250

195

160

135

-

20

3

-

8-18

350

-

178

-

100

280

215

180

155

-

20

3

-

8-18

500

305

230

380

125

320

245

210

185

-

22

3

-

8-18

800

305

280

405

150

360

280

240

210

-

24

3

-

8-23

800

305

310

460

200

400

335

295

265

-

26

3

-

12-23

1000

305

350

550

2.5

15

130

95

65

45

-

16

2

-

4-14

140

-

85

-

20

140

105

75

55

-

16

2

-

4-14

140

-

90

-

25

150

115

85

65

-

16

2

-

4-14

150

-

99

-

32

165

135

100

78

-

18

2

-

4-18

180

-

105

-

40

180

145

110

85

-

18

3

-

4-18

200

-

126

-

50

200

160

125

100

-

20

3

-

4-18

250

-

140

-

65

220

180

145

120

-

22

3

-

8-18

300

-

165

-

80

250

195

160

135

-

22

3

-

8-18

350

-

178

-

100

320

230

190

160

-

24

3

-

8-23

500

305

230

380

125

400

270

220

188

-

28

3

-

8-25

800

305

280

405

150

400

300

250

218

-

30

3

-

8-25

800

305

310

460

200

550

360

310

278

-

34

3

-

12-25

1000

305

350

550

4.0

15

130

95

65

45

40

16

2

-

4-14

140

-

85

-

20

140

105

75

55

51

16

2

4

4-14

140

-

90

-

25

150

115

85

67

58

16

2

4

4-14

150

-

99

-

32

180

135

100

78

66

18

2

4

4-18

180

-

105

-

40

200

145

110

85

76

18

3

4

4-18

200

-

126

-

50

220

160

125

100

88

20

3

4

4-18

250

-

142

-

65

250

180

145

120

110

22

3

4

8-18

300

-

165

-

80

280

195

160

135

121

22

3

4

8-18

350

-

178

330

100

320

230

190

160

150

24

3

4.5

8-23

500

305

230

380

125

400

270

220

188

176

28

3

4.5

8-25

800

305

280

420

150

400

300

250

218

204

30

3

4.5

8-25

800

305

310

480

200

550

375

320

282

260

38

3

4.5

12-30

1000

400

350

560



咨詢：Q41TC-16C法蘭陶瓷球閥
