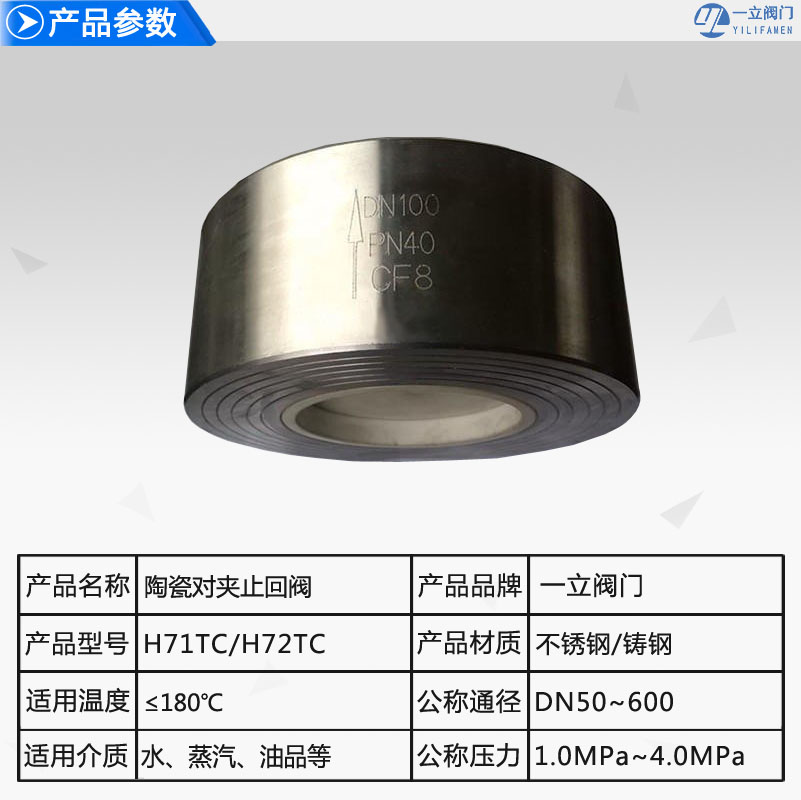

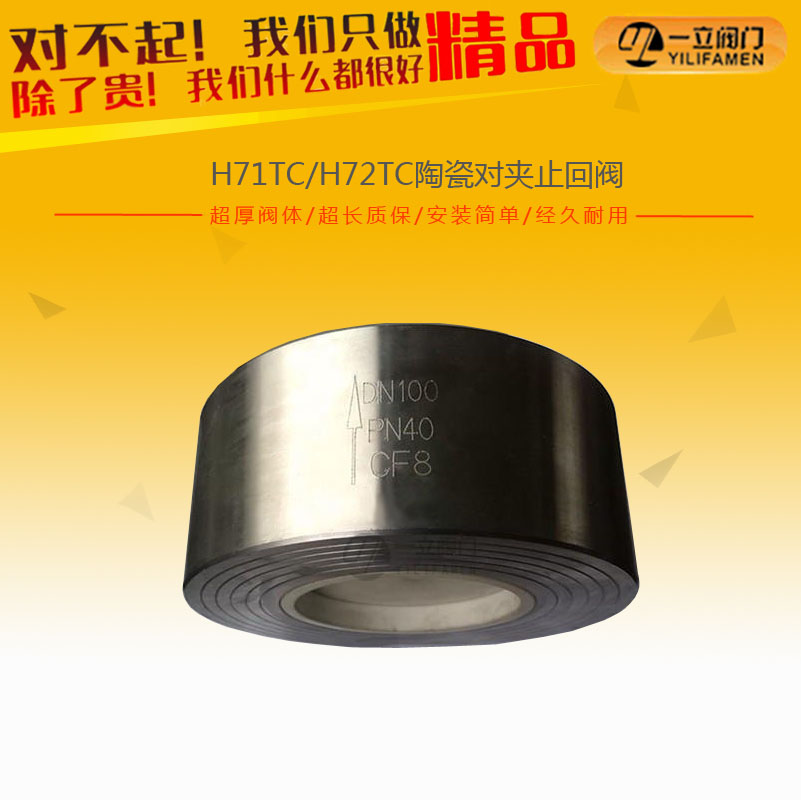

H71TC/H72TC陶瓷對夾止回閥

  • 產品概述: H71TC陶瓷對夾式止回閥閥體閥蓋采用鑄鋼件或不銹鋼鑄件。密封面采用陶瓷硬密封件。料口耐磨性能強,密封性能好,啟動負荷小,卡灰及結灰現象少。采用增韌結構陶瓷密
  • 咨詢熱線:0577-67313796
  • 產品詳情




產品概述:
 H71TC陶瓷對夾式止回閥閥體閥蓋采用鑄鋼件或不銹鋼鑄件。密封面采用陶瓷硬密封件。料口耐磨性能強,密封性能好,啟動負荷小,卡灰及結灰現象少。采用增韌結構陶瓷密封,機械強度高,耐磨性能好,使用壽命長。結構緊湊可任意角度安裝。適用于電力、煤礦、化工、鋼廠、污水等行業。對夾式耐磨陶瓷止回閥廣泛用于電力、石化、冶金、建材等工藝控制系統的干渣、干灰、水渣、水灰,灰渣水混合物,渣水比>1:6,使用溫度 ≤180℃,固體顆粒粒度≤50mm的輸送系統中防止介質倒流裝置。

工作原理:
對夾式耐磨陶瓷止回閥是防止介質倒流的自動閥門,流體從進口側流向出口側。止回閥的閥瓣在流體壓力的作用下開啟,介質倒流時靠閥瓣的自重或輔助機構自動關閉,以防止介質倒流保護設備的正常運行。該產品的閥瓣、閥座密封面的材料均采用結構陶瓷制造,提高了閥門的耐磨性與抗沖刷性,大大地延長了使用壽命。該產品在閥座上設有防止沖擊的結構,以保護閥座抗沖擊性。


結構特點:
1、閥辨與閥座均采用高性能結構增韌陶瓷制造。
2、該品為手行式閘板結構。密封可靠、啟閉輕便、維修方便。
3、本品具有高耐磨、耐沖刷等特點。
4、適用于水管道安裝。

零件材料:


 序號

 名稱

 材料

 1

 閥體

鑄鋼、不銹鋼、A105N

 2

閥座

結構陶瓷

 3

 閥瓣

WCB+結構陶瓷


型號 閥門 閥瓣 彈簧
H71H-16Q H71H-25Q QT400-15 25 50CrVA
H71W-25H H71W-40H 2Cr13 1Cr13 1Cr18Ni9
H71W-25P H71W-40P ZG1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti

技術參數:
型號 公稱通徑 試驗壓力 工作溫度 適用溫度
殼體 密封
H71H-16Q 1.6 2.4 1.76 ≤235℃ 水、蒸氣、油品等
H71H-25Q 2.5 3.75 2.75 ≤235℃
H71W-25H ≤300℃
H71W-25P ≤200℃ 硝酸等腐蝕性介質
H71W-40H 4.0 6.0 4.4 ≤300℃
H71W-40P ≤200℃ 水、蒸氣
連接尺寸:

公稱通徑DN

L

D

50

40

100

65

46

120

80

50

135

100

60

155

125

90

185

150

106

210

200

140

265

250

160

320
