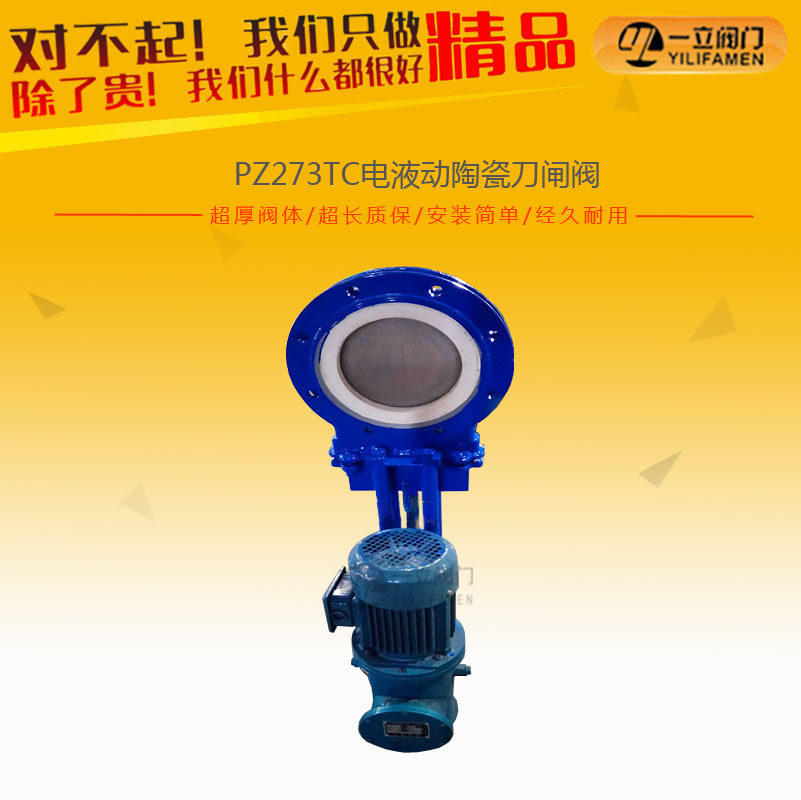

PZ273TC電液動陶瓷刀閘閥

  • 產品概述： 電液動陶瓷刀閘閥適于用高硬度的顆粒等介質，有軟顆粒但又有腐蝕性的介質的管道上作啟閉之用。產品廣泛適用于灰渣、泥渣、煤漿、礦漿、污水等固體、液固、氣固二相
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品概述：

    電液動陶瓷刀閘閥適于用高硬度的顆粒等介質，有軟顆粒但又有腐蝕性的介質的管道上作啟閉之用。產品廣泛適用于灰渣、泥渣、煤漿、礦漿、污水等固體、液固、氣固二相介質輸送系統，尤其適用于火力發電廠石子煤系統?？刹捎檬謩印鈩雍碗妱?、電液聯動等驅動方式。電液動陶瓷刀閘閥閘板、閥座密封面材料采用結構陶瓷制造，耐磨損、耐腐蝕、抗高溫、密封面采用硬密封與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度極高。因此，本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。

產品優點：

1、電液動陶瓷刀閘閥料口全流通無阻擋物，耐磨性能強，密封性能好，啟動負荷小卡灰及結灰現象少。
2、采用高檔曾韌結構陶瓷密封，機械強度高耐磨性能好使用壽命長，結構緊湊可任意角度安裝。

產品特點：

可提升的閘板密封面，可刮除密封面上的粘著物，自動清除雜物。閘板、閥座密封面材料采用結構陶瓷制造，耐磨損、耐腐蝕、抗高溫蠕變和熱震性，可實現長壽命免維護。
電液動陶瓷刀型閘閥適用于高硬度的顆粒如（灰渣水）等介質,或有軟顆粒但又有腐蝕性的介質的管道上作啟閉之用。
公稱壓力1,0MPa,適應溫度≤200℃。
密封面采用硬密封與介質接觸的部分均為結構陶瓷材料,其化學穩定性及硬度極高,硬度HRA88以上,僅次于金鋼石)。

結構特點：

耐磨陶瓷刀閘閥適于用高硬度的顆粒等介質，有軟顆粒但又有腐蝕性的介質的管道上作啟閉之用。產品廣泛適用于灰渣、泥渣、煤漿、礦漿、污水等固體、液固、氣固二相介質輸送系統，尤其適用于火力發電廠石子煤系統?？刹捎檬謩?、氣動和電動等驅動方式。
閘板、閥座密封面材料采用結構陶瓷制造，耐磨損、耐腐蝕、抗高溫、密封面采用硬密封與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度極高。因此，本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。
本閥料口全流通無阻擋物，耐磨性能強，密封性能好，啟動負荷小卡灰及結灰現象少。本閥采用高檔曾韌結構陶瓷密封，機械強度高耐磨性能好使用壽命長，結構緊湊可任意角度安裝。

應用規范：

 設計與制造

 GB/T 8691

 連接端尺寸

 結構長度

GB/T 15188.2

 法蘭尺寸

 GB/T9113.1

 檢驗與試驗

 GB/T 8691

 材料

碳鋼

 GB/T 12229

 不銹鋼

 GB/T 12230

 標志

 GB/T 12220

 供貨

 GB/T 12252

技術規范：

1、公稱壓力：0.6～1.6MPa
2、公稱通徑：DN50～500
3、適用溫度：-20～200℃（高溫需另注明）
4、連接形式：法蘭
5、驅動方式：手動、電動、氣動 、液動、電液動
6、閥體材質：鑄鐵、鑄鋼、碳鋼、WCB、304、304L、316、316L、鉻鉬鋼、2520等。

零件材料：

 序號

 名稱

 材料

 序號

 名稱

 材料

 1

閥座

 結構陶瓷

 7

 連接架

WCB

 2

 閥體

 WCB

 8

 支架

 WCB

 3

 閥板

 不銹鋼 結構陶瓷

 9

 螺母

 25#

 4

填料

 柔性石墨

 10

 連接盤

 WCB

 5

填料壓蓋

 WCB

 11

 電液動裝置

 成品件

 6

鎖軸

2Cr13

 12


連接尺寸：

DN

 PN(Mpa)

 L

 D

 D1

 D2

 H

 N-M



  50

 1.0

 43

 165

 125

 100

 680

 4-M16

 12

 65

 46

 185

 145

 120

 710

4-M16

 12

 80

 46

 200

 160

 135

 750

 8-M16

 12

 100

 52

 220

 180

 155

 755

 8-M16

 12

 125

 56

 250

 210

 185

 790

 8-M16

 12

 150

 56

 285

 240

 210

 865

 8-M20

 14

 200

 60

 340

 295

 265

940

12-M20

 14

 250

 68

 405

 355

 320

1030

 12-M24

 16

 300

 78

 460

 410

 375

1180

 12-M24

 16

 350

 90

 520

 470

 435

 1285

 16-M24

 16

 400

 90

 580

 525

 485

 1390

 16-M27

 18

 450

 90

 640

 585

 545

 1450

 20-M27

 18

 500

 114

 715

 650

 608

 1520

 20-M30

 18

 600

 154

 840

 770

 718

   1590

 20-M33

 20
