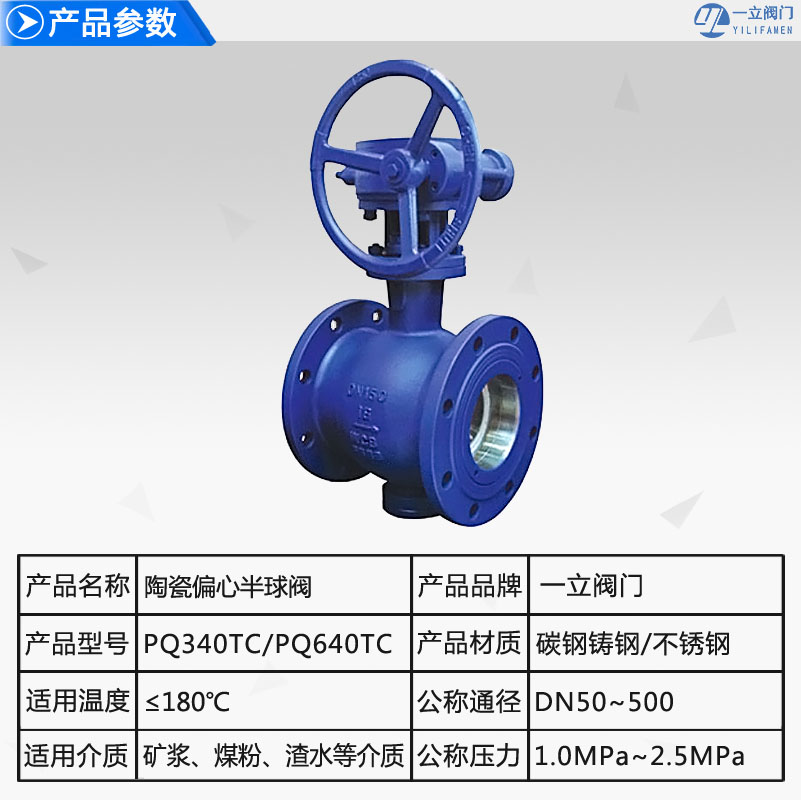

PQ340/640TC陶瓷偏心半球閥

  • 產品簡述： 陶瓷偏心半球閥除了有金屬半球閥的一般優點之外，閥門密封部分采用結構陶瓷材料，硬度高(HRA88)，閥芯和閥座的加工采用球面加工技術和加工設備，能夠完全密封。單邊
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品簡述：

陶瓷偏心半球閥除了有金屬半球閥的一般優點之外，閥門密封部分采用結構陶瓷材料，硬度高(HRA88)，閥芯和閥座的加工采用球面加工技術和加工設備，能夠完全密封。單邊強制密封結構、耐磨性好，開放式閥腔，啟閉過程中完全絕了卡料，啟閉靈活，適用于礦漿煤粉、渣水混合特，顆粒物料等介質的截斷或流量調節。

工作原理：

陶瓷偏心半球閥借助驅動機構帶動閥軸轉動90°運動。此時，固定在閥軸上的偏心閥瓣（半球）同步旋轉90°。順時針旋轉，偏心閥瓣進入閥座，在偏心作用下形成楔型機構。閥瓣逐漸壓緊閥座，實現密封，關閉閥門。逆時針旋轉時，偏心閥瓣則迅速脫離閥座，旋轉90°時，閥門為全開狀態。

產品特點：

·直通式：單向密封和偏心式結構，開啟時球與閥體相脫離，流道直通，不會出現卡堵現象。
·開關輕便：啟閉時球面與密封座脫離，無任何接觸、扭矩小、轉動靈活；啟閉時半球閥與閥座的剪切作用，能刮除密封面上的結垢及粘連特，能保持密封嚴緊。
·偏心結構使密封能自動補償磨損（注：要想獲得磨損補償，調整驅動裝置限位），保持閥門的密封性能，使用壽命長、可靠。
·閥門屬于硬密封結構，密封副是耐磨陶瓷，硬度高，耐擦傷，耐磨損。

技術參數：

公稱通徑：DN50-DN500
公稱壓力：1.0、1.6、2.5Mpa、150Lb
溫度范圍：-40（不結冰）~180℃
閥體材質：WCB、304、316
閥芯材質：氧化鋁陶瓷（AL203）
密封閥座：氧化鋁陶瓷（AL203）
連接方式：法蘭、對夾
驅動方式：手動、氣動、電動
法蘭標準：GB/T 9113、JB/T82.1、ASME/ANSI B16.5a

結構特點：

陶瓷偏心半球閥密封付均采用高品質陶瓷材料制造，閥門密封球面采用先今最前沿的真空成圓及電腦測控技術，保證了密封付完全吻合，真正實現了硬密封。零泄漏。閥門整體設計吸收了球閥、圓頂閥、蝶閥的優點，在結合陶瓷材料的特性上是該閥門真正具有耐磨損、耐腐蝕、耐高溫、壽命長的優點，在排渣放料系統上是普通閥門壽命的4至6倍。

零件材料：

 序號

 名稱

 材料

 序號

 名稱

 材料

 1

閥蓋

WCB

 7

 壓圈

WCB

 2

墊片

氟橡膠

 8

 螺栓

20#

 3

 閥體

WCB

 9

密封墊片

氟橡膠

 4

 半球體

 WCB

 10

支架

WCB

 5

 閥座

 結構陶瓷

 11

 驅動裝置

 成品件

 6

密封圈

 結構陶瓷

 12

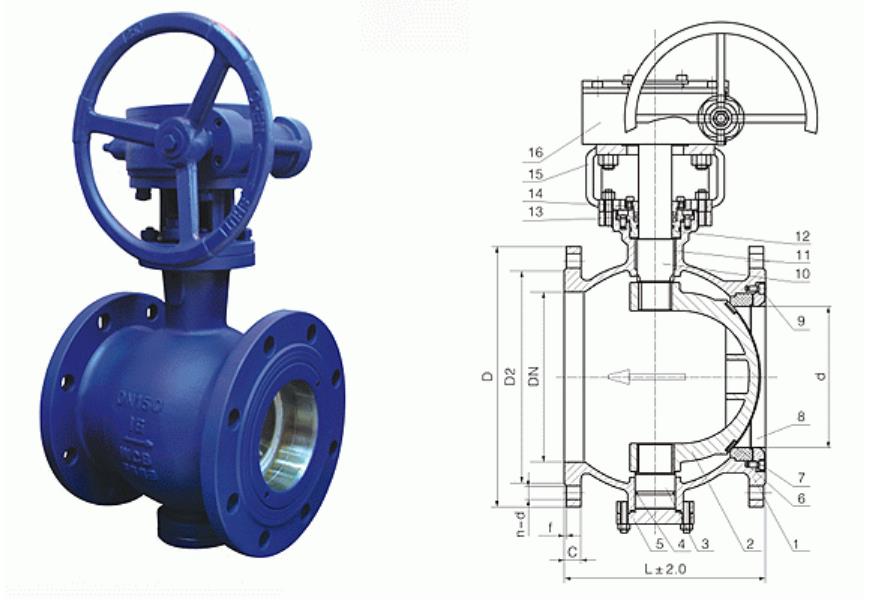

結構圖：



連接尺寸：

型號

 PN(Mpa)

 DN (mm)

 H

 L

 D

 D1

 D2

 n-d

 C

 F

PQ340TC

1.6

 50

230

 124

165

125

 100

 4-Φ18

16

3

PQ340TC

 65

237

 145

185

 145

 120

4-Φ18

18

3

PQ340TC

 80

 260

165

200

160

 135

8-Φ18

 20

 3

PQ340TC

 100

 270

 194

220

 180

156

8-Φ18

20

3

PQ340TC

 125

 320

 210

 250

 210

185

 8-Φ22

 22

 3

PQ340TC

150

340

 229

 285

240

 211

8-Φ22

 26

 3

PQ340TC

 200

 390

 243

 340

295

 265

 8-Φ23

26

 3

PQ340TC

 250

 420

297

 405

355

319

 8-Φ26

 30

 3

PQ340TC

 300

 510

338

 460

 410

 375

8-Φ26

 30

 4
