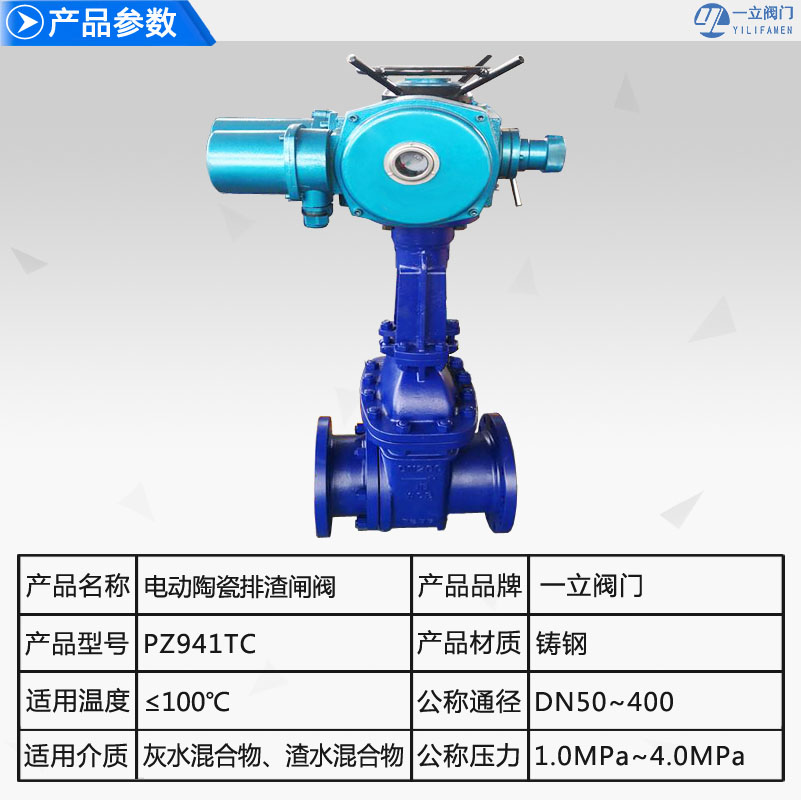

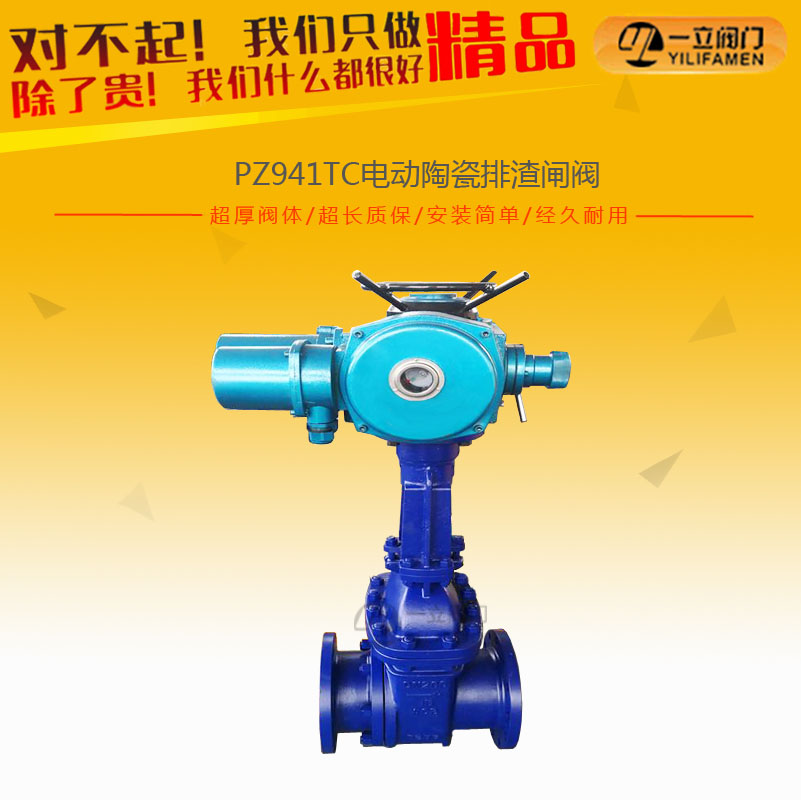

PZ941TC電動陶瓷排渣閘閥

產品概述： PZ941TC電動耐磨陶瓷排渣閥適合用于液、固混合介質，特殊的結構設計，排渣效果非常好，閥體內不積渣，關閉嚴密。閘板、閥座密封面材料均采用陶瓷制造，提高了耐磨性

咨詢熱線：0577-67313796

產品詳情

產品概述：

PZ941TC電動耐磨陶瓷排渣閥適合用于液、固混合介質，特殊的結構設計，排渣效果非常好，閥體內不積渣，關閉嚴密。閘板、閥座密封面材料均采用陶瓷制造，提高了耐磨性和耐腐性，大大延長了閥門使用壽命。該閥門適用于電力、石化、冶金、礦山、輸煤廠、水泥廠、水處理廠等行業，尤其適用于磨損嚴重的灰漿、灰渣管路輸送系統。
PZ941TC電動耐磨陶瓷排渣閥適用于公稱壓力P N 1.0～4.0Mpa，工作溫度0～100℃的火力電站水利排渣系統及水利工程的灰漿排放系統管路上，切斷或接通管路中聽介質，適用介質為：灰水混合物，渣水混合物。

結構優勢與特點：

1、采用中法蘭螺栓連接，支管兩端為法蘭連接結構。

2、啟閉件采用半密封副強制密封，性能優良。

3、密封副材料為耐磨合金，耐磨性強、耐沖蝕、耐擦傷、摩擦力小、密封可靠。

4、閥體出流道線型合理，不存渣，啟閉靈活，不卡阻。

5、閥桿表面經調質及氮化處理，有良好的抗腐蝕性，抗擦傷和耐磨性。

6、中大口徑設置滾動軸承，啟閉輕松。

產品優點：

PZ941TC電動耐磨陶瓷排渣閥主要應用于電力、石油、化工、冶金、采礦、污水處理等工業領域，尤其是面對高磨損、強腐蝕、高溫、高壓等惡劣工況，陶瓷閥更顯示出它卓越的性能。

PZ941TC電動耐磨陶瓷排渣閥能滿足高磨損、強腐蝕的使用環境，尤其突出的特點是超長的使用壽命，陶瓷閥門的性能價格比遠遠優于其它同類金屬閥門。

工作原理：

PZ941TC-10C電動陶瓷排渣閥 PZ41TC-16C耐磨陶瓷排渣閘閥工作原理同陶瓷閘閥有些相似，都是靠閘板的升降來完成閥門的啟閉。閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質。排渣閥的閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。

性能特點：

1.出口部位采用流線型設計，可以有效防止積渣，閥體下部分帶有排渣口，在關閉的情況下由于管道壓力沖向排渣口使渣子徹底排出，不會有灰渣留在閥底,使閘板完全密封。主要適用于DN50-600mm，PN10-40的灰渣水混合物工況，渣水比>1:5，粒度≤5mm
2.閘板、閥座密封面材料均采用結構陶瓷制造，具有耐磨、抗熱震、抗熱蠕變、抗汽蝕、水錘等優良性能，大大延長了閥門的使用壽命；
3.專門針對固液兩相流工礦介質管道設計制造的，具備關斷或關斷+節流的雙重使用功能，與常規漿液閥相比，更具針對性，更耐壓；
4，采用雙面密封、達到雙面耐磨的效果，閥門內腔沖刷過流處襯有陶瓷片，閥座陶瓷密封環內徑處具有保護唇結構，可有效防止閥門在即將關閉時硬物從內徑處剪裂陶瓷密封環，與常規排渣漿液閥相比，更耐磨、耐腐蝕、耐沖擊、使用壽命長；
5.可以采用手動、電動、氣動、電液動、傘齒輪傳動等多種驅動方式，滿足不同客戶需求,電動驅動閥門可有效實現遠程控制及開度指示,閥門若節流使用開度遠程調整誤差可控制在1.00mm之內，運行時自鎖性能良好。

性能規范：

設計與制造		GB/T12224
連接端尺寸	結構長度	GB/T 12221
	法蘭尺寸	GB/T 9113.1
檢驗與試驗		GB/T 9092
材料	碳鋼	GB/T 12229
	不銹鋼	GB/T 12230
標志		GB/T 12220
供貨		GB/T 12252

零部件材料：

序號	名稱	材料	序號	名稱	材料
1	右閥體	WCB	8	閥蓋	WCB
2	左閥體	WCB	9	填料	石墨
3	閘板	WCB 結構陶瓷	10	支架	WCB
4	閥座	結構陶瓷	11	填料壓板	WCB
5	閥桿	2Cr13	12	軸承	柔性石墨
6	螺栓	25#	13	閥桿螺母	青銅
7	螺母	25#	14	電動裝置	組合件

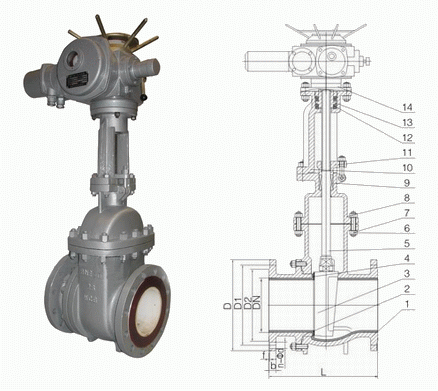

結構圖：

連接尺寸：

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	尺寸（mm）													重量（kg）
公稱壓力 PN（MPa）	公稱通徑 DN（mm）	L	D	D1	D2	D6		f	f2	z-d	H	H1	H2	D0	手動	電動
1.0	50	250	160	125	100	-	18	3	-	4-18	335	385	640	200	34	88
	65	265	180	145	120	-	20	3	-	4-18	360	435	670	220	38	92
	80	280	195	160	135	-	20	3	-	4-18	415	495	720	240	46	100
	100	300	215	180	155	-	22	3	-	8-18	490	590	790	260	70	114
	125	325	245	210	185	-	24	3	-	8-18	552	677	852	280	100	164
	150	350	280	240	210	-	24	3	-	8-23	600	755	900	300	125	179
	200	400	335	295	265	-	24	3	-	8-23	780	980	1070	350	207	267
	250	450	390	350	320	-	26	4	-	12-23	860	1110	1150	400	279	339
	300	500	440	400	368	-	28	4	-	12-23	1010	1310	1300	450	392	492
	350	550	500	460	428	-	28	4	-	16-23	1160	1510	1450	500	537	665
	400	600	565	515	482	-	30	4	-	16-25	1400	1800	1775	550	680	812
	450	650	615	565	532	-	30	4	-	20-25	1500	1950	1875	600	850	982
	500	700	670	620	585	-	32	4	-	20-25	1600	2100	1968	700	1100	1345
	600	800	780	725	685	-	36	5	-	20-30

DN	PN(Mpa)	L	D	D1	C	H	n-d
50	1.6	250	165	125	20	335	4-Φ18
80		280	200	160	20	510	8-Φ18
100		300	220	180	22	685	8-Φ18
125		325	250	210	22	730	8-Φ18
150		350	285	240	24	790	8-Φ22
200		400	340	295	24	885	12-Φ22
250		450	405	355	26	1015	12-Φ26
300		500	460	410	28	1190	12-Φ26
350		550	520	470	30	1350	16-Φ26
400		600	580	525	32	1460	16-Φ30

DN	PN(Mpa)	L	D	D1	C	H	n-d
50	2.5	250	165	125	20	345	4-Φ18
80		280	200	160	24	520	8-Φ18
100		300	235	190	24	695	8-Φ22
150		350	300	250	28	810	8-Φ26
200		400	360	310	30	955	12-Φ26
250		450	425	370	32	1100	12-Φ30
300		500	485	430	34	1240	16-Φ30
350		550	555	490	38	1410	16-Φ33

DN	PN(Mpa)	L	D	D1	C	H	n-d
50	4.0	250	165	125	20	355	4-Φ18
80		310	200	160	24	540	8-Φ18
100		335	235	190	24	720	8-Φ22
150		450	300	250	28	820	8-Φ26
200		550	375	320	34	965	12-Φ30
250		650	450	385	38	1050	12-Φ33
300		750	515	450	42	1200	16-Φ33
