產品規格：300-2000



產品介紹：GDZF固定錐形閥是一立閥門公司近年依據進口產品和國內地形條件使用工況設計生產的。通常作為水輪發電機組旁通閥的自由排放閥，或是連續排放流量控制。由于采用了倒置錐形柱塞閥芯而得名，簡稱錐形閥，又因其具有優異的消能效果，故又稱消能閥。又常用于農田灌溉，又稱為灌溉閥。錐形閥除了在流道終端設置有錐形閥芯之外，所有運動部件全部設置在閥門的過流通道外部，使得閥體內部流道通常順滑，流量大而壓降損耗少，其在整個工作范圍內不會產生氣蝕及振動。



    錐形閥在整個工作范圍內不會產生氣蝕及振動，在小流量時仍具有良好的流量控制效果。其結構為一個固定的倒置錐形，先進的水力設計形體及用來降低振動的4個導流翼葉片支撐，流量則由外部活動套管的前后移動來控制，閥體上分別設有金屬對金屬的閥座和或補充性的軟密封閥座，或兩者構成了復合式的閥座確保密封性能。在排放到大氣中時，水流以寬廣的錐形角度擴散，并分解為稀薄噴淋形態，將能量消耗在空氣之中。通常根據實際需求，可以要求控制水流區域，則在出口安裝一個不同形式的導流罩，這不僅能將空氣與充分水混合，而且還集中流量。



　　GDZF固定錐錐形閥測試的結果顯示沒有明顯的振動,這取決于水流中的空氣量，當固定錐形完全開啟時，不論有導流罩或沒有其排放系數都是0.9左右。



主要技術參數



　　1.閥體材料：碳鋼、不銹鋼



　　2.公稱壓力PN：0.6～4.0MPa



　　3.公稱通徑DN:200～2200mm



　　4.強度試驗：PN×1.5



　　5.密封試驗：PN×1.1



　　6.使用溫度T:0～70℃



　　7.連接形式：法蘭、焊接



　　8.適用介質：水、污水



　　9.操作機構：蝸輪、電動、液動、氣動（執行機構另附使用說明）



　　10.流量特性三結構原理



　錐形閥大致可以分為埋設管（或過渡管）、錐形閥體、套筒、執行機構、拉桿及傳動機構等幾個部份。其閥體固定、執行機構通過傳動機構啟閉活動的外套筒，達到閥體的啟閉。



　　錐形閥具有下列優點：

      1.水力條件好，具有較其它閥門高的流量系數u=0.75～0.83或更高；



　　2.結構簡單，重量輕；所有傳動部件均設置在閥體之外，一目了然，便于維護檢修；



　　3.啟閉力小，操作輕便，可適用于無電源的中小形水利工程場所，可設置電、氣、液動操作啟閉機構，輕松實現遙控或無人值守自動運行；



　　4.泄流時噴出水舌為喇叭狀，空中擴散摻氣，消能效果好，簡單消能池或不用做消能措施，如設置為淹沒式出流，則水下之消能亦甚簡單；



　　5.流體通過內部4導流翼進行均勻分割，不會產生漩渦和震動；



　　6.其閥門的啟閉或流量控制則由外部套管的上下移動來帶動錐形閥芯的動作實現控制，套筒與閥體之間通過導向環和O形圈實現導向和密封，使閥的流量系數與閥開度具備一定的比例關系。



　　7.針對不同狀況和壓力的流體介質，可以設置金屬硬密封和*塑軟密封。采用高強度合金不銹鋼耐磨閥座設計的復合密封結構兼具金屬對金屬硬密封和軟密封的特性；



　　8.可限制發散角度，使流體分解為稀薄噴淋形態或環狀對流達到?jīng)_擊抵消的目的。同時適應不同現場的需求。



　　9.根據閥門水平線與中軸線的夾角大小，以180°水平安裝最為常見，此外采用的方式有45°，60°、90°；

宗力閥門、錐形閥、固定錐形閥



固定錐形閥



概 述:

長期以來，在工業和民用管道系統控制中，特別是流量的線性控制及消除系統的氣蝕和震動現象方面，沒有一種控制閥門能很好地解決這些問題。本公司采用美國HARTMAN制造技術所生產的固定錐型控制閥（HARTMAN FIXED CONE VALVES），其先進的結構設計、良好的線性流量特性、理想的氣蝕和震動消除效果，立即獲得了國內各設計研究院及客戶的好評。若配以適當?shù)南葘?dǎo)閥及控制管路，該閥可以作為減壓閥、泄壓/持壓閥、流量控制閥等多種控制閥門使用.



特 點:

用于水庫、大壩、水利工程等管道系統中，對于流量實現線性控制、消除系統的氣蝕和震動現象、高壓消能、防洪泄洪工程，有獨特功用。



固定錐型控制閥分類:

1. 按閥門使用場合的不同，可分為二種：

● 開放型(KFCD型)－主要應用在管線的未端，作為泄壓/持壓閥、排放控制 閥等使用。

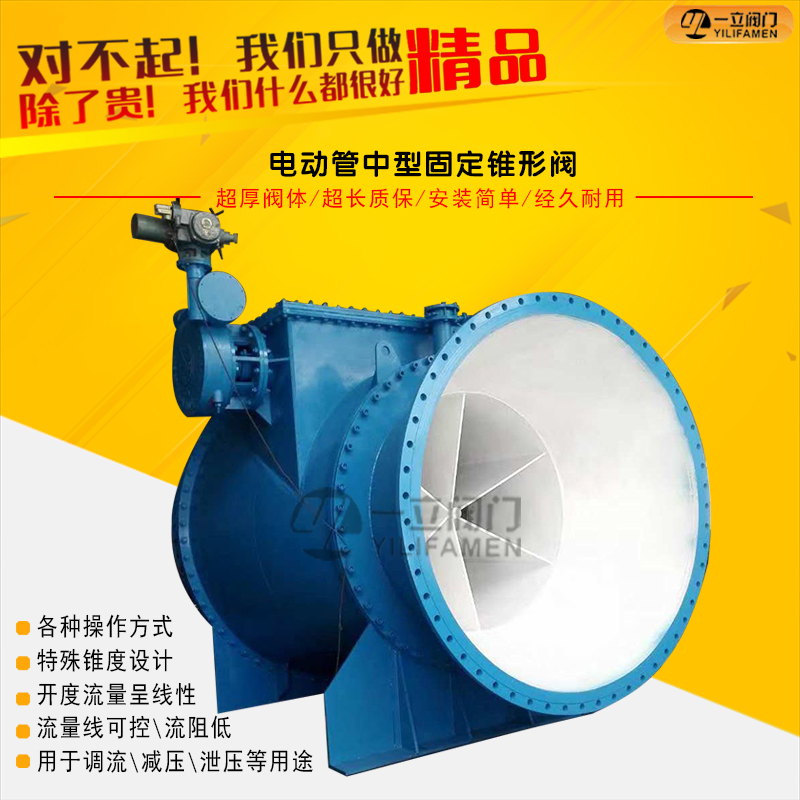

● 管中型(KFCL型)－主要應用在管線中部，作為減壓閥、流量控制閥等使用，或代替閘閥、蝶閥進行管道的切斷控制。



2. 按閥門操作方式的不同，可分為四種：

● 手動操作式

● 液動操作式

● 氣動操作式

● 電動操作式
