J744X液動排泥閥產品解析
時間：2016-06-30 瀏覽：
J744X液動排泥閥外面有很多種名稱。
1: J744X液動角式排泥閥
2：液動快開排泥閥
3：液動排泥閥
4：液動角式排泥閥
主要的產品用處為：自來水公司各類水池外,可以排除池底泥沙或污物。
也用在工作介質為水,氣,油等工業管道中,起截流作用。
工作介質：清水，氣，油；
工作壓力： 0.15-0.3MPa、0.3-1.0MPa；
閥體公稱壓力：1.0MPa
閥體密封壓力：1.1MPa
介質溫度：常溫
排泥閥工作原理及性能：
液動角式排泥閥由液壓缸和角式截止閥組合而成，液壓缸內動力帶或閥瓣升降，使閥體通道開或閉，以達到流體通斷。液壓缸的活塞密封件為L型皮碗，其密封性能好，經久耐用。皮碗選用吸水革制作，其壽命達兩年以上，經用戶使用手的反饋信息由多大5年未更換折有之，開啟速度快，一般在15秒內法辦已全開，閥瓣與閥座為軟密封，密封性能好，無泄露。采用電動二位四通換向閥或手動二位四通換向閥集中控制，操作方便。

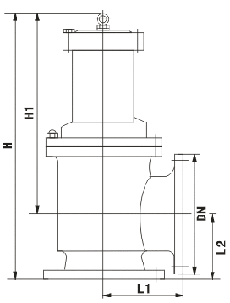

主要外形尺寸
主要外形尺寸
|
公稱通徑DN |
L |
L1 |
H |
|
100 |
160 |
120 |
370 |
|
150 |
190 |
150 |
440 |
|
200 |
225 |
190 |
530 |
|
250 |
260 |
220 |
615 |
|
300 |
280 |
260 |
785 |
|
350 |
315 |
300 |
880 |
|
400 |
340 |
340 |
970 |

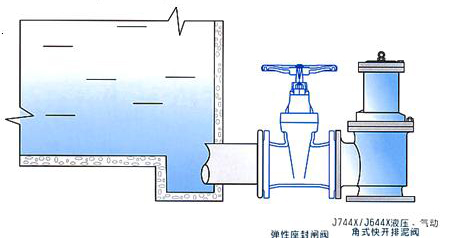

J644X型/J744X型液壓、氣動角式快開排泥閥產品安裝圖：
