Z41H-16C法蘭鑄鋼閘閥技術參數
時間：2016-10-03 瀏覽：

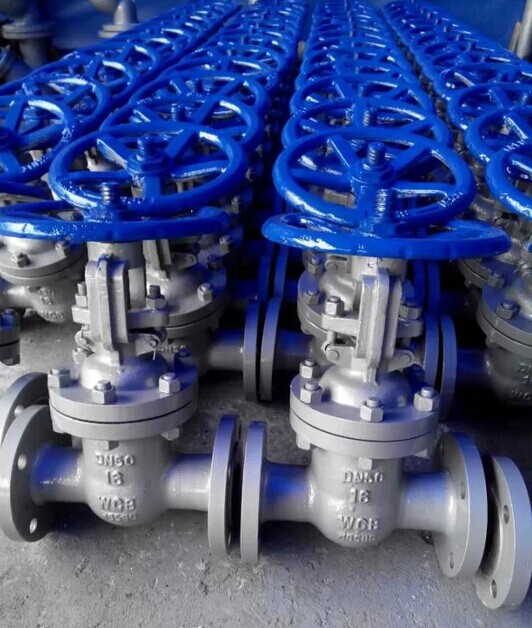

法蘭鑄鋼閘閥概述：
法蘭鑄鋼閘閥的啟閉件是閘板，轉動手輪，通過手輪與閥桿的螺紋的進、退，提升或下降與閥桿連接的閥板，達到開啟和關閉的作用。閘板的運動方向與流體方向相垂直，作為截止介質使用，在全開時整個流通直通，此時介質運行的壓力損失最小。 法蘭鑄鋼閘閥通常適用于不需要經常啟閉，而且保持閘板全開或全閉的工況，不適用于作為調節或節流使用。 法蘭閘閥流體阻力小，適用的壓力、溫度范圍大，介質流動方向不受限制，密封性能良好。法蘭鑄鋼閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。
法蘭鑄鋼閘閥技術參數 ：
| 型號 |
公稱壓力 (MPa) |
實驗壓力 | 工作溫度(℃) | 適用介質 | ||
| 強度水（MPa） | 密封（水）空氣（MPa） | 低壓密封空氣（MPa） | ||||
|
Z41H-16C Z41W-16P(R) |
1.6 | 2.4 | 1.8 | 0.6 | ≤425 | 硝酸類 |
| Z41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 醋酸類 |
| Z41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | 硝酸類 |
| Z41W-60P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 醋酸類 |
