H42W-16P不銹鋼立式止回閥
產品名稱：H42W-16P不銹鋼立式止回閥
產品簡介：H42W-16P不銹鋼立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。
本閥門由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。
產品型號：H42W-16P
連接方式：法蘭
結構形式：升降式（立式）
密封面或襯里材料：密封面為閥體材料 W
閥體材料：不銹鋼(304) P
體系標準：國標
結構尺寸：

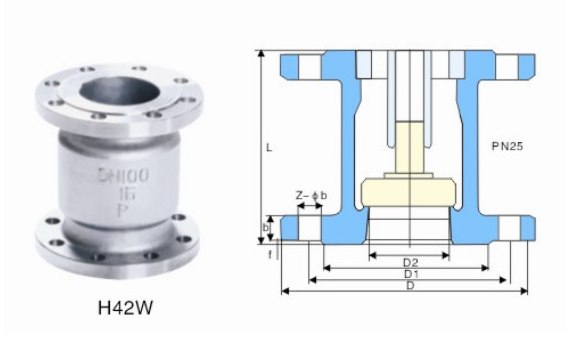

H42W-16P 立式不銹鋼止回閥主要連接尺寸及重量
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
mm |
105 |
105 |
105 |
150 |
160 |
170 |
180 |
200 |
210 |
275 |
300 |
380 |
|
D |
mm |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
|
重量 |
kg |
- |
- |
- |
- |
- |
7.9 |
11 |
12 |
19.5 |
36 |
47 |
65 |
H42W-25P止回閥2.5MPa主要連接尺寸及重量：
|
尺寸 |
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
mm |
105 |
105 |
150 |
160 |
170 |
180 |
200 |
210 |
275 |
300 |
380 |
|
D |
mm |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
275 |
300 |
360 |
|
重量 |
kg |
- |
- |
- |
- |
7.9 |
11 |
12 |
20 |
38 |
48 |
70 |
H42W-40P止回閥4.0MPa主要連接尺寸及重量：
|
尺寸 |
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
mm |
170 |
180 |
200 |
210 |
275 |
300 |
380 |
|
D |
mm |
160 |
180 |
195 |
230 |
270 |
300 |
375 |
|
重量 |
kg |
7.9 |
11 |
12 |
20 |
38 |
48 |
72 |
