A21F/W/H彈簧微啟式螺紋安全閥
- 產品用途： 彈簧微啟式螺紋安全閥是一種用于無毒無害及非易燃易爆氣體或液體介質的管道及容器等設備作為超壓保護的最終安全保護裝置，該類型安全閥采用彈簧直接載荷式，螺紋連
- 咨詢熱線：0577-67313796
-
專業(yè)流體成套閥門設備供應商
國內外閥門行業(yè)引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業(yè)引領者
0577-67313796
|

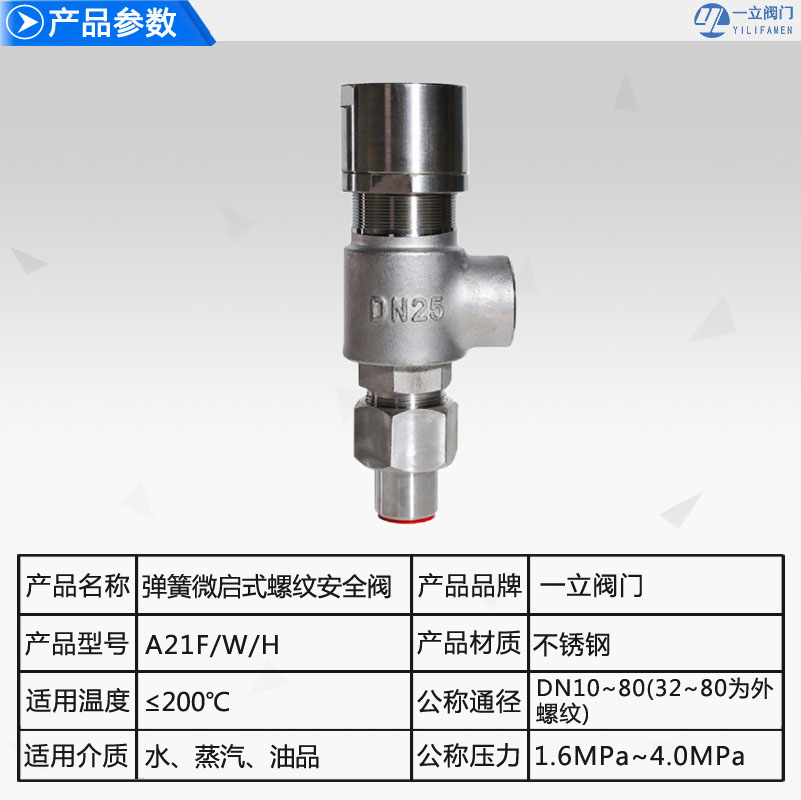

產品名稱
|
A21F/W/H彈簧微啟式安全閥
|
|
產品型號
|
A21F、A21W、A21H
|
|
公稱通徑
|
DN15-25mm
|
|
壓力范圍
|
1.6MPa-16.0MPa
|
|
閥體材質
|
鑄鋼、鍛鋼、不銹鋼
|
|
螺紋安全閥型號：A21H A21W A21F |
螺紋安全閥公稱通徑：10MM-50MM |
螺紋安全閥使用壓力：1.6MPA-32MPA |
|
螺紋安全閥 連接方式：外螺紋連接 |
螺紋安全閥形式：彈簧式 |
螺紋安全閥主要功能：泄壓保護作用 |
|
螺紋安全閥使用介質：水.油品.蒸汽 |
螺紋安全閥 材質：鑄鋼.不銹鋼 |
螺紋安全閥 標準：機械部標準或定做非標 |
| NO. | 零件名稱 | A21H-C/A21F材料 | A21W-P/A21F-P材料 | A21Y-R材料 |
| 1 | 管接頭 | 20 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 2 | 管接頭螺母 | 35 | 2Cr13 | 1Cr18Ni9Ti |
| 3 | 閥座 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 4 | 閥體 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 5 | 閥瓣 | 2Cr13/2Cr13+PTFE | 1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE | 1Cr18Ni12Mo2Ti |
| 6 | 彈簧座 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 7 | 彈簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
| 8 | 鎖緊螺母 | Q235-A | 2Cr13 | 1Cr18Ni9Ti |
| 9 | 彈簧導向墊 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 10 | 調節(jié)螺母 | Q235-A | 2Cr13 | 1Cr18Ni12Mo2Ti |
| ? | 密封面材料 | "Y"型堆焊Co基硬質合金,"H"型堆焊D507,"W"型為閥門本體 | ||

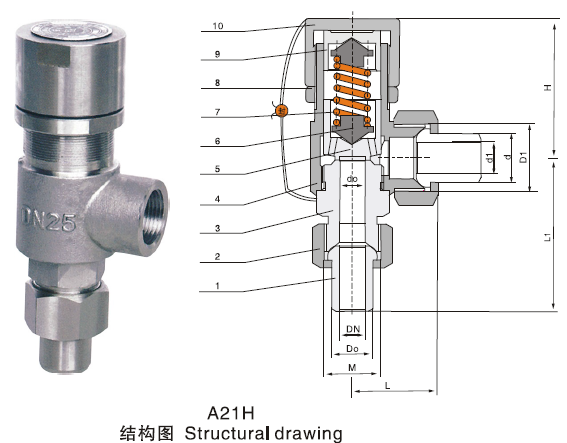

結構圖：
外形尺寸和連接尺寸：
| 型號 | 公稱通徑 | do | d | Do | M | d1 | D1 | L | L1 | ≈H |
|
KA21-16C A21H-16C A21H-40 A21W-16P A21W-40P KA21-16P |
15 | 12 | 15 | 20 | M27×1.5 | G1/2" | 30 | 35 | 81 | 66 |
| 20 | 16 | 20 | 25 | M33×1.5 | G3/4" | 34 | 40 | 87 | 68 | |
| 25 | 18 | 25 | 31 | M39×1.5 | G1" | 40 | 52 | 100 | 105 | |
|
A21Y-64 A21Y-64P A21Y-100 A21Y-100P |
15 | 10 | 15 | 25 | M39×1.5 | G1" | 44 | 52 | 100 | 66 |
| 20 | 10 | 20 | 31 | M39×1.5 | G1" | 44 | 52 | 100 | 68 | |
| 25 | 12 | 25 | 31 | M39×1.5 | G1" | 44 | 52 | 100 | 105 | |
| A21W-160/160P | 15 | 8 | 20 | / | M24×2 | G1" | 44 | 52 | 100 | 261 |
| 20 | 8 | 25 | / | M33×2 | G1" | 44 | 52 | 100 | 261 | |
| 25 | 8 | 28 | / | M36×2 | G1" | 44 | 52 | 100 | 285 |
