產品簡介:

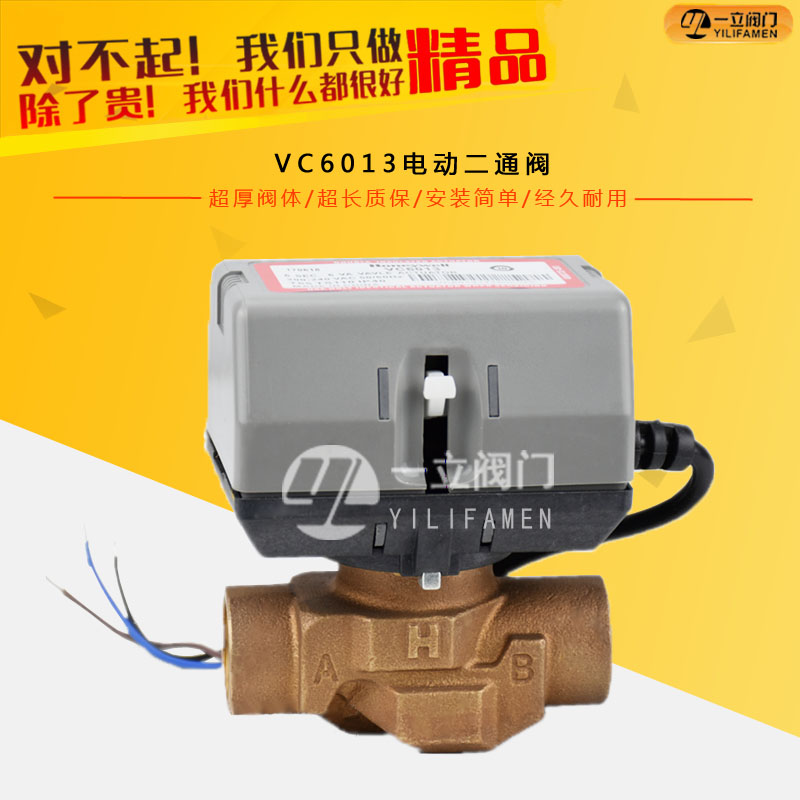

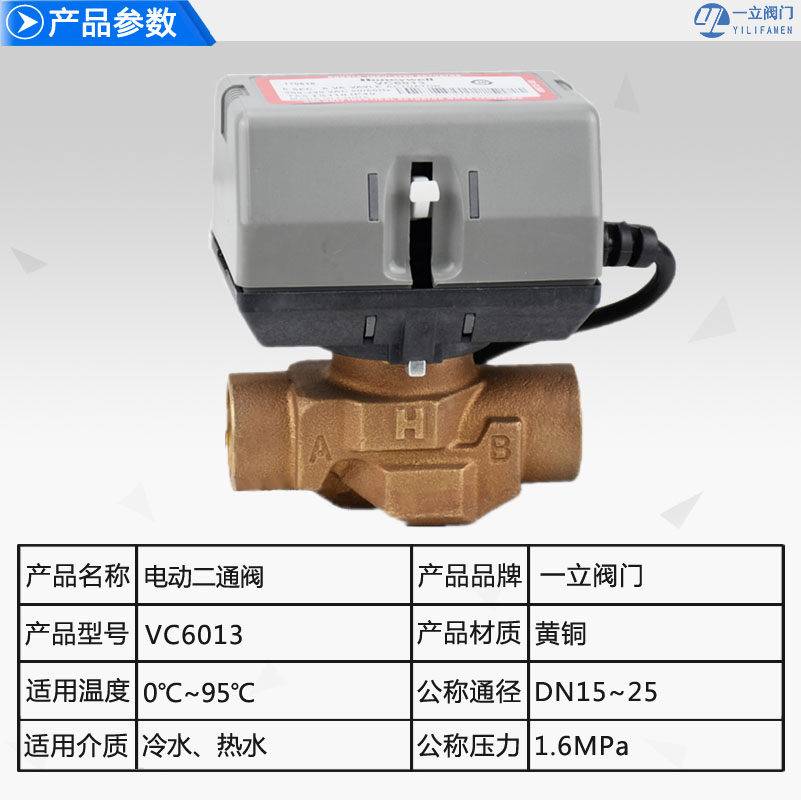

VC6013系列電動二通閥是中央空調風機盤管的配套產品，由驅動器和閥體兩部分組成，同時還配有彈簧復位與手動操作杠桿。該電動閥與房間溫控器配套使用，實現對家庭供暖和中央空調系統中冷熱水的開、關控制。
技術指標：
◆ 驅動電壓：220VAC（或者12V、24V、110Ｖ）
◆ 功率消耗：5VA（僅在閥門啟閉過程中）
◆ 閥體承壓：1.6MPa
◆ 允許壓差:0.6MPa
◆ 適用介質：冷水、熱水
◆ 啟閉時間：16秒
◆ 適用介質溫度：1-95℃
◆ 適用環境溫度：0-65℃
◆ 連接方式：錐形內管螺紋（也可按用戶需求定制）
結構特點：
內置觸點開關，閥門啟閉過程完成后電機不通電，因而壽命長、節能、并且特別安全。
閥體與驅動器分離，可以快速拆卸。
閥體結構獨特，允許壓差大。
驅動器有可供系統調試和維修使用的手動操縱桿，手動開度約70%（向下用力推動白色手動拔桿至底部位置并向里推即可，當電源恢復時，閥門和驅動器回到自動位置）。
| 產品型號 | JSV系列電動閥 | JSV1系列電動閥 |
| 材 料 |
黃銅閥體、不銹鋼基座、 鋁罩殼 |
黃銅閥體、閥芯、密封蝶、 不銹鋼閥桿、彈簧 |
| 可承壓力(MPa) | 2.5MPa | |
| 閥體連接 | 標準圓柱管螺紋 | |
| 適用介質 | 冷凍水、熱水或低壓蒸氣 | |
| 適用液體溫度 | 2℃~105℃ | |
| 環境溫度及濕度 | 0℃~50℃不凝露 | |
| 水流控制方式 | 開關 | |
| 驅動電源 | AC220V(+10%、15%)，50Hz功耗≤5W | |
| 電機類別 | 磁滯同步電機，轉速500r/min | |
| 全行程時間 | 開6秒，關4秒 | 開8秒，關5秒 |
|
名稱 |
型號 |
口徑參數 |
L |
H |
Kv |
|
|
二通 |
VC6013-215 |
1/2″ |
DN15 |
90 |
114 |
4.5 |
|
VC6013-220 |
3/4″ |
DN20 |
95 |
116 |
5.7 |
|
|
VC6013-225 |
1″ |
DN25 |
105 |
128 |
8.7 |
|
|
三通 |
VC6013-315 |
1/2″ |
DN15 |
90 |
133 |
4.3 |
|
VC6013-320 |
3/4″ |
DN20 |
95 |
133 |
5.5 |
|
|
VC6013-325 |
1″ |
DN25 |
105 |
144 |
||
產品規格及主要數據：
| 產品型號 | 閥門形式 | 聯接螺紋 |
流量系數 Kv |
關閉壓差 (MPa) |
工作 介質 |
流體 溫度 |
環境 溫度 |
承壓 (MPa) |
電氣規格 | 存放溫度 |
| VC6013GC21520A4 | 常閉二通 | G1/2 | 2.0 | 0.25 |
冷凍/ 熱水 |
2-94℃ | ＜40℃ | 2.5 |
220V (±10%) 50-60Hz |
-40- +70℃ |
| VC6013GC22043A4 | 常閉二通 | G1/2 | 3.2 | 0.20 | ||||||
| VC6013GC22032A4 | 常閉二通 | G3/4 | 3.2 | 0.20 | ||||||
| VC6013GC22046A4 | 常閉二通 | G3/4 | 4.6 | 0.15 | ||||||
| VC6013GC22557A4 | 常閉二通 | G1 | 5.7 | 0.10 | ||||||
| VC6013GC22568A4 | 常閉二通 | G1 | 6.8 | 0.08 | ||||||
| VC6013GB31532A4 | 分流三通 | G1/2 | 3.2 | 0.15 | ||||||
| VC6013GB32046A4 | 分流三通 | G3/4 | 4.6 | 0.10 | ||||||
| VC6013GB32557A4 | 分流三通 | G1 | 5.7 | 0.10 |
