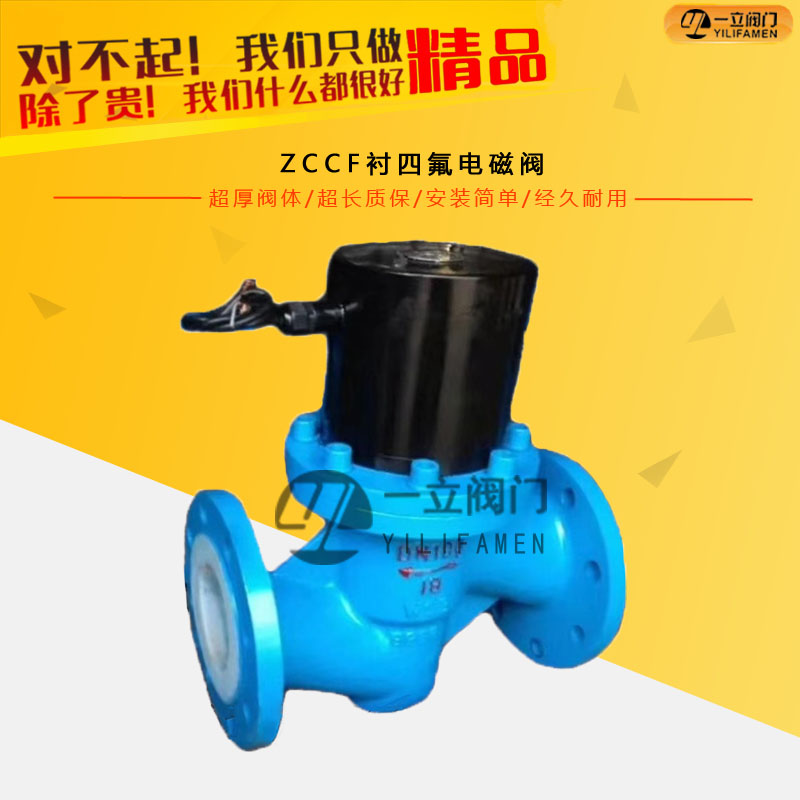

襯氟電磁閥結構特點：
襯氟活塞電磁閥所有部件均可根據不同的化學介質選用不同的高分子材料制造，復位彈簧、動鐵芯等金屬件設置在介質外，與腐蝕性流體完全隔離，實現了結構上真正的耐腐蝕。
襯四氟電磁閥應用范圍
石油化工、電力裝備、醫療機械、化學試劑廠、化學分析儀器、污水處理設備、科研儀器等強酸強堿自動控制系統中。
主要技術參數
閥體材質：內襯PTFE（聚四氟乙烯，俗稱塑料王）
閥芯材質：PTFE（聚四氟乙烯，俗稱塑料王）
原理結構：直動式襯氟活塞型
環境溫度：-10--80℃
控制方式：常閉式 常開式
流體范圍：鹽酸、硫酸、溶劑、化學試劑等酸、堿性液體和氣體。
流體溫度：-50℃--150℃
標準電壓：AC220V、DC24V (其他電壓可定制)
電氣連接：接線盒（2個不分正負極電源端子、1個接地端子）
防爆等級：DIIBT4
襯氟電磁閥外形尺寸：
|
型號規格 |
通徑 [mm] |
工作壓力 [MPa] |
電壓 |
外形尺寸 [mm] |
||
|
法蘭間距L |
高度H |
連接孔 |
||||
|
ZCCF-15 |
DN15 |
0~0.1 0.05-0.6 0.05~1.6 |
AC220V AC36V DC24V AC110V |
130 |
210 |
4-14 |
|
ZCCF-20 |
DN20 |
150 |
215 |
4-14 |
||
|
ZCCF-25 |
DN25 |
160 |
220 |
4-14 |
||
|
ZCCF-32 |
DN32 |
180 |
240 |
4-18 |
||
|
ZCCF-40 |
DN40 |
200 |
260 |
4-18 |
||
|
ZCCF-50 |
DN50 |
230 |
275 |
4-18 |
||
|
ZCCF-65 |
DN65 |
290 |
300 |
4-18 |
||
|
ZCCF-80 |
DN80 |
310 |
320 |
8-18 |
||
|
ZCCF-100 |
DN100 |
350 |
340 |
8-18 |
||
|
ZCCF-125 |
DN125 |
400 |
380 |
8-18 |
||
|
ZCCF-150 |
DN150 |
480 |
425 |
8-23 |
||
|
ZCCF-200 |
DN200 |
600 |
485 |
12-23 |
||
|
ZCCF-250 |
DN250 |
620 |
540 |
12-26 |
||
備注：1、流體若含有雜質，應在電磁閥前端管路上安裝過濾閥（濾網≥60目），且無凝固或結晶現象；
咨詢：ZCCF襯四氟電磁閥
