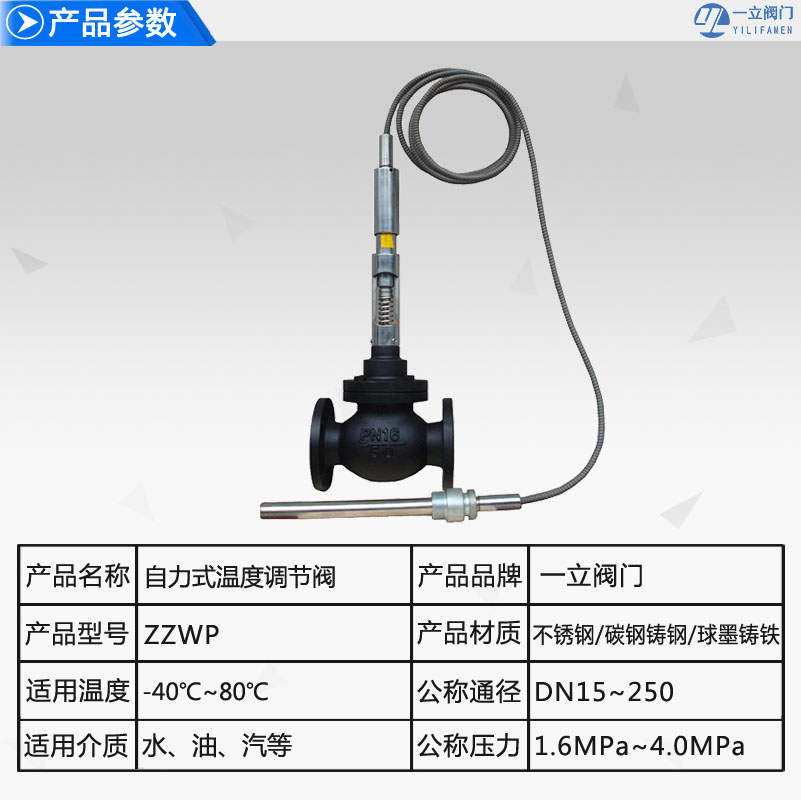

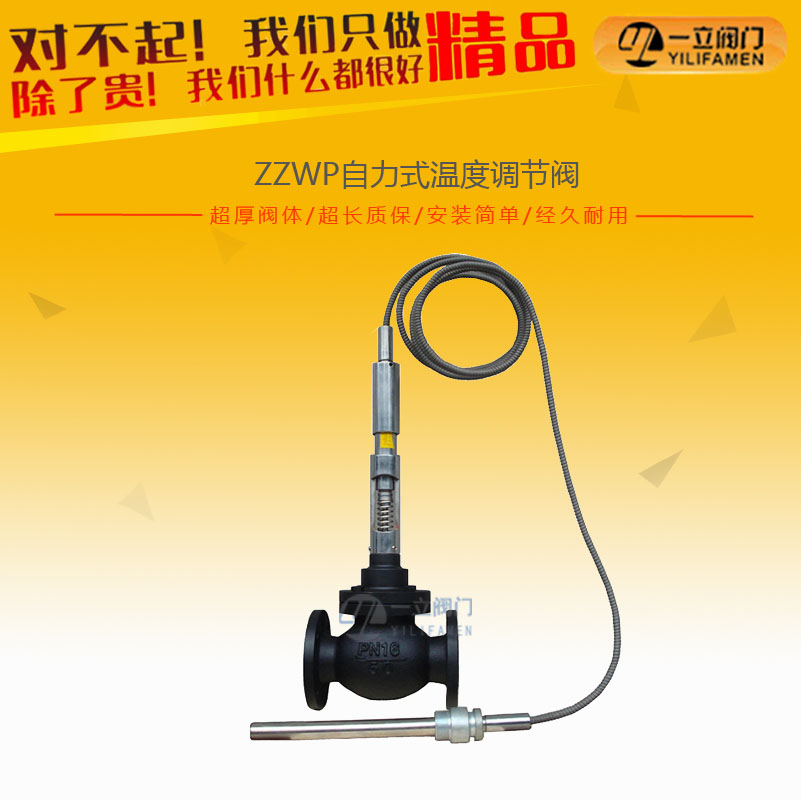

ZZWP自力式溫度調節閥
- 產品概述 ZZWP自力式溫度調節閥 是一種無需外來能源而依靠被調介質自身的溫度變化進行自動調節的節能產器，產品類型有：ZZWP單座自力式溫度調節閥、ZZWM型套筒自力式溫度調節閥、
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
產品概述:
ZZWP自力式溫度調節閥是一種無需外來能源而依靠被調介質自身的溫度變化進行自動調節的節能產器，產品類型有：ZZWP單座自力式溫度調節閥、ZZWM型套筒自力式溫度調節閥、ZZWN型雙座自力式溫度調節閥。作用方式有加熱型（B型，被測介溫度升高，溫度閥關閉）和冷卻（K型，被測介溫度升高，溫度閥開啟）。
產品特點:
2、有較寬的溫度設定范圍，調節方便
3、有測控介質壓力波動補償裝置，可提高控制精確度
4、控制器具有比例式調節特性，動作平穩，無噪聲．
5、有超溫過載保護裝置，可靠性高．
為此，該產品可廣泛用于各種供熱、供水、空調、鍋爐、汽泡罩式爐、各種熱交換等機械電氣設備之中。實現溫差自動調節．也可以用于化工、石油、電力、冶金等連續生產過程之中就地調節，可節約能源及基地投資，減少維護及工作量。
工作原理：
是根據液體受熱體積膨脹的原理工作的，溫度檢測元件溫包插入被測介質中，當溫度升高時，溫包內工作液體積急劇增大，使密封容室的壓力增高，壓迫波紋管向下移動推動彈簧向下位移，從而推動閥桿、閥芯向閥座方向移動，關小閥門，使被測介質溫度向設定值靠攏，閥芯便停留在新的位置，即閥芯的位移正比于被測介質溫度的變化量，形成一定的比例調節特性。
主要零件材料：
|
閥體
|
ZG230—45
|
ZG1Cr18Ni9Ti
|
|
閥座
|
ZG1Cr18Ni12Mo2Ti
|
Cr18Ni12Mo2Ti
|
|
閥芯
|
1Cr18Ni9Ti
|
Cr18Ni12Mo2Ti
|
|
波紋管套
|
1Cr18Ni9Ti
|
Cr18Ni12Mo2Ti
|
|
平衡波紋管
|
1Cr18Ni9Ti
|
|
|
溫包
|
H62
|
1Cr18Ni9Ti
|
|
毛細管
|
H62
|
1Cr18Ni9Ti
|
|
接頭
|
35
|
1Cr18Ni9Ti
|
技術參數和性能指標：
|
公稱通徑DN （mm）
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
|
公稱壓力PN（Mpa）
|
1.6 4.0
|
|||||||||||||
|
額定流量系數（KV）
|
單座
|
5
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
|
雙座
|
|
|
12
|
22
|
33
|
53
|
53
|
132
|
209
|
330
|
528
|
836
|
1210
|
|
|
套筒
|
|
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
|
|
額定行程
|
|
6
|
8
|
10
|
14
|
20
|
35
|
|||||||
|
允許zui大壓差（Mpa）
|
1.6
|
1.5
|
0.5
|
|||||||||||
|
溫度調節范圍（°C）
|
0~70、50~120、100~170、150~220、200~270
|
|||||||||||||
|
調節精度（%）
|
±5
|
|||||||||||||
|
允許超載值（°C）
|
分別為上述溫度調節范圍上限加50
|
|||||||||||||
|
使用環境溫度（°C）
|
-40~+80
|
|||||||||||||
|
安裝接頭（M）
|
G1”
|
|||||||||||||
|
毛細管長度（M）
|
3、5
|
|||||||||||||
|
允許泄漏量
|
硬密封（1/h）
|
雙座、套筒：5×10-3×閥額定容量（II級）單座：10-4×閥額定容量（IV）
|
||||||||||||
|
軟密封（m1/min）
|
0.15
|
0.15
|
0.15
|
0.30
|
0.30
|
0.45
|
0.60
|
0.90
|
1.70
|
4.0
|
4.0
|
6.75
|
11.10
|
|
公稱通徑的外形尺寸：
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
法蘭端面距離（L） |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
|
|
總高度（H） |
500 |
540 |
580 |
640 |
700 |
750 |
820 |
950 |
1100 |
1280 |
|||
|
溫包插入深度（T） |
235 430 |
430 630 |
1000 |
||||||||||
|
溫包外露高度 |
350 |
||||||||||||
|
溫包直徑 |
25（護套直徑Φ28） |
||||||||||||
|
重量 |
8 |
10 |
13 |
15 |
18 |
30 |
35 |
60 |
75 |
85 |
110 |
150 |
|
