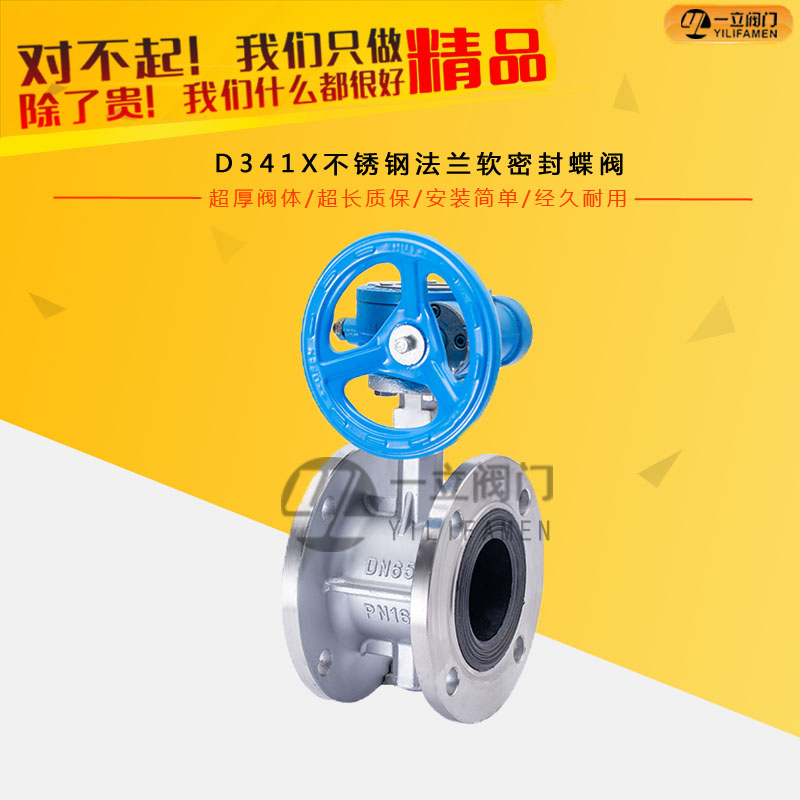

D341X不銹鋼法蘭軟密封蝶閥

  • 產品概述： D341X 不銹鋼渦輪軟密封法蘭蝶閥（D341X、D341N、D341F，軟密封蝶閥、法蘭蝶閥、渦輪蝶閥、中線蝶閥、球墨鑄鐵蝶閥、不銹鋼蝶閥、鑄鋼蝶閥、手動蝶閥、電動蝶閥、氣動蝶閥
  • 咨詢熱線：0577-67313796

  • 產品詳情



產品概述：

D341X 不銹鋼渦輪軟密封法蘭蝶閥（D341X、D341N、D341F，軟密封蝶閥、法蘭蝶閥、渦輪蝶閥、中線蝶閥、球墨鑄鐵蝶閥、不銹鋼蝶閥、鑄鋼蝶閥、手動蝶閥、電動蝶閥、氣動蝶閥、碳鋼蝶閥、防爆蝶閥）：本閥可根據不同工作條件，選置不同橡膠襯里的閥體以及不同材質的蝶板，以適應不同介質的流體、半流體、氣體及微顆粒狀管路輸送和容器上，本閥作為截流機構或調節裝置使用。本閥是基于對夾式中線蝶閥基礎上后期開發的一種新型針對水源工程的優質產品，廣泛適用于自來水廠、石油、化工、水電、給排水等管路上。

零部件材料：

零件名稱

材料

閥體

鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼

蝶板

鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼

閥座密封圈

不銹鋼、多層次、聚內脂、抗磨材料

閥桿

2Crl3、1Crl3不銹鋼、鉻鉬鋼2Crl3,1Crl3

填料

柔性石墨

技術參數：

公稱通徑

DN(mm)

50-1200

公稱壓力

PN(MPa)

0.6

1.0

1.6

2.5

4.0

試驗壓力

(MPa)

強度試驗

0.9

1.5

2.4

3.75

6.0

密封試驗

0.66

1.1

1.76

2.75

4.4

氣密封試驗

0.6

0.6

0.6

0.6

0.6

適用介質

凈水、污水等。

適用溫度

碳鋼：-29％-425％ 不銹鋼：-40％-600％

密封材料選用及適用溫度：

材料品種 氯丁橡膠 丁晴橡膠 乙丙橡膠 聚四氟乙烯 硅橡膠 氟橡膠 天然橡膠 尼龍
英語簡稱 CR NBR EPDM PTFE SI VITON NR PA
型號代號 X或J XA或JA XB或JB F或XC、JC XD或JD XE或JE X1
耐溫度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 85℃ 93℃
耐溫度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ -20℃ -73℃
適用工作溫度 0~+80℃ -20~+82℃ -40~+125℃ -30~+150℃ -70~+150℃ -23~+150℃ -20~+85℃ -30~+93℃

產品特點：

1、法蘭式軟密封蝶閥設計簡單、合理，結構緊湊，重量輕，啟閉迅速。

2、操力矩小，操作方便，省力靈巧。

3、可以任何位置安裝、維修方便。

4、密封件可以更換，密封達到雙向密封無泄漏。

5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

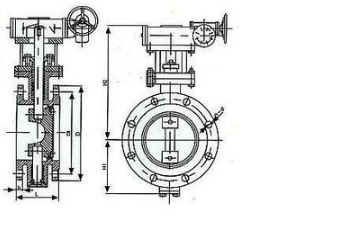

尺寸表：



公稱
通徑
DN		 外形尺寸 連接尺寸
L H D41X、D341X、D641X、D941X PN0.6MPa PN1.0MPa
短 長 H3 A3 B3 D D1 Z-d D D1 Z-d
50 108 150 112 530 250 255 140 110 4-14 165 125 4-18
65 112 170 115 530 250 255 160 130 4-14 185 145 4-18
80 114 180 120 565 250 255 190 150 4-18 200 160 8-18
100 127 190 138 600 250 255 210 170 4-18 220 180 8-18
125 140 200 164 640 250 255 240 200 8-18 250 210 8-18
150 140 210 175 705 300 315 265 225 8-18 285 240 8-22
200 152 230 208 775 300 315 320 280 8-18 340 295 8-22
250 165 250 243 945 300 315 375 335 12-18 395 350 12-22
300 178 270 283 1070 300 315 440 395 12-22 445 400 12-22
350 190 290 310 1140 300 315 490 445 12-22 505 460 16-22
400 216 310 340 1210 300 315 540 495 16-22 565 515 16-26
450 222 330 380 1335 575 714 595 550 16-22 615 565 20-26
500 229 350 410 1415 575 714 645 600 20-22 670 620 20-26
600 267 390 470 1605 656 810 755 705 20-26 780 725 20-30
700 292 430 550 1844 656 810 860 810 24-26 895 840 24-30
800 318 470 640 2040 656 810 975 920 24-30 1015 950 24-33
900 330 510 710 2255 785 863 1075 1020 24-30 1115 1050 28-33
1000 410 550 770 2380 785 863 1175 1120 28-30 1230 1160 28-36
1200 470 630 890 2640 785 863 1405 1340 32-33 1455 1380 32-39
1400 530 710 920 2886     1630 1560 36-36 1675 1590 36-42
1600 600 790 1085 3156     1820 1760 40-36 1915 1820 40-48
1800 670 870 1230 3421     2045 1970 44-39 2115 2020 44-48
2000 760 950 1350 3685     2265 2180 48-42 2325 2230 48-48

咨詢：D341X不銹鋼法蘭軟密封蝶閥
