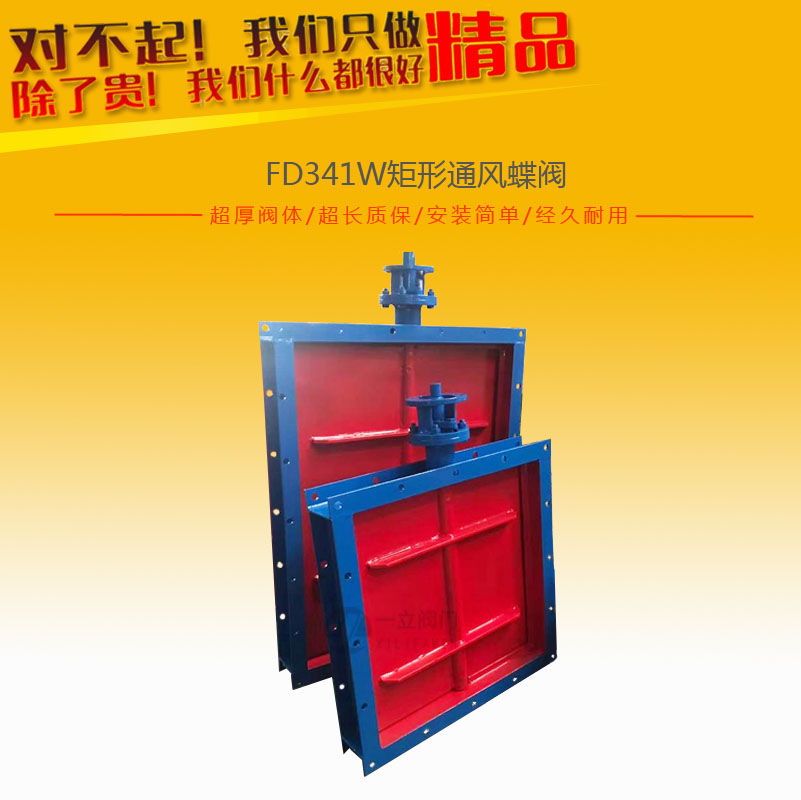

FD341W矩形通風蝶閥
- FD341W方型通風蝶閥 產品概述 ： FD341W方型通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力0.6MP工，一般適用工業、冶金等管道作通風調節介質流量之
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
FD341W方型通風蝶閥產品概述：
FD341W方型通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MP工，一般適用工業、冶金等管道作通風調節介質流量之用。
FD341W方形通風蝶閥還稱之為矩形通風蝶閥，驅動方式有手動、渦輪傳動、氣動、液動、電動、電液動等執行機構，可實現遠距離控制和自動化操作。方形蝶閥密封性能好，運轉輕，副腐蝕，耐高溫，操作方便、靈活、使用可靠的蝶閥，得到了大量推廣使用。一般適用于工業、冶金、環保、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。 還廣泛用于:化工、石化、冶煉、醫藥、食品等行業中SO2、蒸汽、空氣、煤氣、氨氣、CO2氣、油品、水、鹽水、堿液、海水、硝酸、硫酸等介質的管路上作為調節和截流裝置使用。
FD341W方型通風蝶閥性能特點：
1、蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。
2、蝶閥可以運送泥漿，在管道口積存液體最少。 低壓下，可以實現良好的密封。 調節性能好。
3、蝶板的流線型設計，使流體阻力損失小，可謂是一種節能型產品。
4、閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意斷裂時閥桿崩出。
5、 連接方式有法蘭連接、對夾連接、對焊連接及凸耳對夾連接。
FD341W方型通風蝶閥主要特點：
1.設計合理、結構，重量輕，啟閉快。
2.力矩小，操作方便，省力靈巧。
3.采用適應的材料以符合低、中、高不同介質溫度其及腐蝕性介質等。
FD341W方型通風蝶閥制造標準：
設計標準：GB/T 12238-1989、JB/T8692-1998
法蘭連接尺寸：GB/T9115.1-2000 GB/T9113.1-2000
結構長度：GB/T12221-1989壓力試驗：GB/T 13927-1992；JB/T9092-1999
FD341W方型通風蝶閥連接尺寸：
|
160´120 |
220´180 |
195´155 |
120 |
6 |
350 |
3 |
2 |
10-10 |
16 |
|
160´160 |
220´220 |
195´195 |
120 |
6 |
350 |
3 |
3 |
12-10 |
18 |
|
200´160 |
260´220 |
235´195 |
120 |
8 |
350 |
4 |
3 |
14-10 |
22 |
|
200´200 |
260´260 |
235´235 |
120 |
8 |
350 |
4 |
4 |
16-10 |
28 |
|
250´120 |
320´190 |
290´160 |
140 |
8 |
450 |
4 |
2 |
12-10 |
30 |
|
250´160 |
320´230 |
290´200 |
140 |
8 |
450 |
4 |
3 |
14-10 |
38 |
|
250´200 |
320´270 |
290´240 |
140 |
8 |
450 |
4 |
4 |
16-10 |
47 |
|
250´250 |
320´320 |
290´290 |
140 |
8 |
450 |
4 |
4 |
16-10 |
56 |
|
320´160 |
390´230 |
360´200 |
140 |
8 |
450 |
5 |
3 |
16-10 |
50 |
|
320´200 |
390´270 |
360´240 |
140 |
8 |
450 |
5 |
4 |
18-10 |
58 |
|
320´250 |
390´320 |
360´290 |
140 |
8 |
450 |
5 |
4 |
18-10 |
61 |
|
320´320 |
390´390 |
360´360 |
140 |
8 |
450 |
5 |
5 |
20-10 |
75 |
|
400´200 |
470´270 |
440´240 |
140 |
8 |
450 |
6 |
4 |
20-12 |
63 |
|
400´250 |
470´320 |
440´290 |
140 |
8 |
450 |
6 |
4 |
20-12 |
71 |
|
400´320 |
470´380 |
440´360 |
140 |
8 |
450 |
6 |
5 |
22-12 |
80 |
|
400´400 |
470´470 |
440´440 |
140 |
8 |
450 |
6 |
6 |
24-12 |
90 |
|
500´200 |
570´270 |
540´240 |
140 |
8 |
450 |
7 |
4 |
22-12 |
68 |
|
500´250 |
570´320 |
540´290 |
140 |
8 |
450 |
7 |
4 |
22-12 |
78 |
