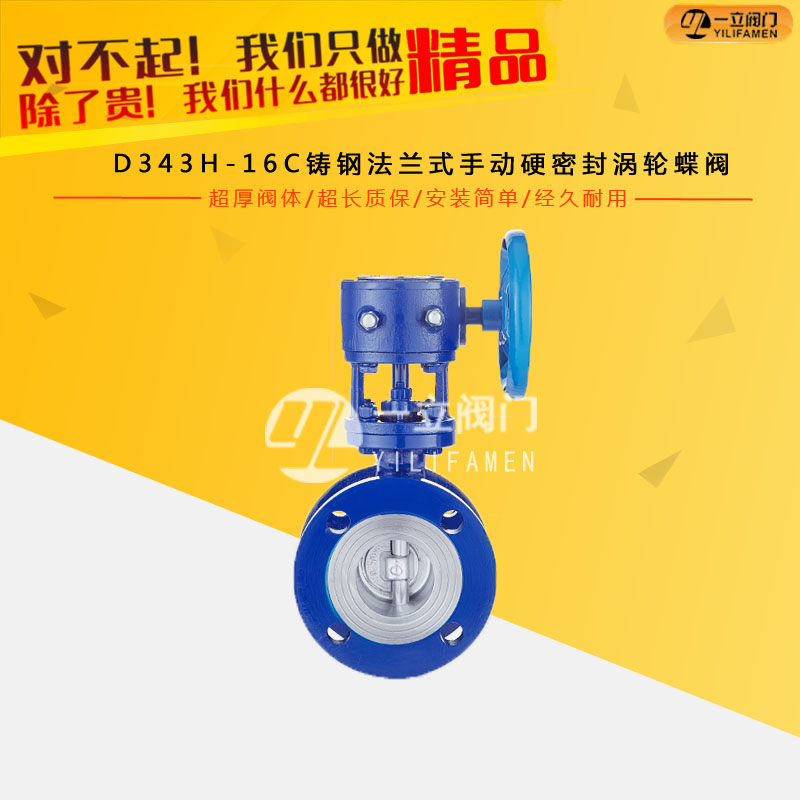

D343H-16C鑄鋼法蘭式手動硬密封渦輪蝶閥

  • 產品概述： D343H、D643H、D943H法蘭式硬密封蝶閥該產品用于石油、化工、電力、冶金、食品、輕紡、造紙等行業，可安裝在溫度425℃，介質為煤氣、空氣、蒸汽、水、海水、油品等工業管
  • 咨詢熱線：0577-67313796

  • 產品詳情



產品概述：

D343H、D643H、D943H法蘭式硬密封蝶閥該產品用于石油、化工、電力、冶金、食品、輕紡、造紙等行業，可安裝在溫度≤425℃，介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。驅動形式有手動、蝸輪傳動、氣動、液動、電動、電液聯動等執行機構，可實現遠距離控制和自動化操作。金屬硬密封蝶閥系列產品。其結構采用三維編心原理，閥座采用硬軟密封兼容的多層次結構，加工精。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

產品特點:

       1、蝸輪傳動金屬密封蝶閥由閥門和蝸輪箱組成。
　　2、閥門由閥體、蝶板、閥軸、密封件等主要零件組成。
　　3、蝶板采用流線型結構，介質流阻系數小。
　　4、閥軸采用不銹鋼材料，經調質處理后，防腐性能好，使用壽命長，閥軸與蝶板采用錐銷連接。
　　5、閥體與閥軸之間采用無給油自動潤滑復合軸承。
　　6、閥體密封面采用堆焊合金鋼，焊接性能好，不易腐蝕，在閥體上一次加工而成，位置度通過工裝夾具得到可靠保證。密封性能好，使用壽命長。
　　7、密封結構采用三偏心硬密封結構，即：徑向偏心、軸向偏心、和角度偏心。使閥門在開啟或關閉過程中無摩擦，保證了閥門開啟關閉靈活，關閉時越關越緊，密封嚴密可靠，開閥時密封面迅速脫開，減小磨損，延長使用壽命。
　　8、蝶板密封圈采用多層次金屬密封結構，密封可靠，使用壽命長，在蝶板上安裝后能在閥體內部調整或更換。
　　9、本裝置傳動速比大、操作力矩小、更于人工操作，靈活方便、節力省能。
　　10、閥門的最大特點是：結構合理、啟閉靈活、密封可靠、介質流阻小、使用壽命長、維修方便。

產品結構：

多層次硬密封蝶閥系列產品，系我公司新開發的長壽命、節能型蝶閥。其結構采用三維偏心原理設計,閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。
性能規范：

型號 D343H-10
D343H-16
D343H-25
D343H-40		 D343H-10P
D343H-16P
D343H-25P
D343H-40P		 D343H-10R
D343H-16R
D343H-25R
D343H-40R
工作壓力（MPa） 1.0~4.0
適用溫度（℃） ≤425 ≤200
適用介質 水、油或非腐蝕性介質 硝酸類介質 醋酸類介質
材料 閥體、蝶板 WCB CF8/304 CF3M/316L
閥桿 2Cr13 304 316L
閥體密封面 堆焊 507 － －
蝶板密封面 304＋柔性石墨 304＋PTFE 304＋PTFE
填料 柔性石墨 PTFE PTFE

零部件材料：

序號 零件名稱 碳鋼 不銹鋼 低溫鋼
1 底蓋螺釘 8.8/B7 B8 B8/L7
2 底蓋 A105 304 304/LF2
3 墊片 304+石墨 304+石墨 304+石墨
4 卡環 1035 304 304
5 下軸套 SF-1 SF-1S/C95200 SF-1S/C95200
6 閥體 WCB CF8 LCB/LC1
7 密封圈 304+石墨 304+石墨 304+石墨
8 壓板 A105 304 304/LF2
9 壓板螺釘 8.8/B7 B8 B8/L7
10 上軸套 SF-1 SF-1S/C95200 SF-1S/C95200
11 填料 柔性石墨 柔性石墨 柔性石墨
12 壓蓋螺柱 8.8/B7 B8 B8/L7
13 填料壓蓋 WCB CF8 CF8/LF2
14 支架 WCB WCB/CF8 WCB/CF8
15 閥桿 410/420 304/17-4PH 410/17-4PH
16 蝶板 WCB CF8 LCB/LC1
17 銷軸 410/420 304/17-4PH 410/17-4PH

零件名稱

材  料

閥  體

WCB、合金鋼、不銹鋼、QT450-10

蝶  板

WCB、合金鋼、不銹鋼、QT450-10

閥  軸

2Cr13不銹鋼、合金鋼

密封圈

不銹鋼圈

技術參數：

公稱通徑DN（mm)

50～2000

公稱壓力PN（MPa)

0.6

1.0

1.6

2.5

密封試驗(MPa)

0.66

1.1

1.76

2.75

強度試驗(MPa)

0.9

1.5

2.4

3.75

適用溫度

碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃

適用介質

水、空氣、天然氣、油品及弱腐蝕性流體

泄漏率

符合GB/T13927-92標準

驅動方式

蝸輪傳動、電動、氣動、液動

公稱通徑：DN100-DN1600 公稱壓力：1.0MPa-4.0MPa 適用介質：水、蒸汽等
適用溫度：-10℃-425℃ 閥體材質：碳鋼、不銹鋼 操作方式：手柄、蝸輪
設計與制造標準：GB/T12238-89 結構長度標準：GB/T12221-89 連接法蘭標準：GB/T9113-88

1、偏心1：閥軸位于閥座軸后面，使得密封能夠完全緊密環繞接觸整個閥座。

2、偏心2：閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。

3、偏心3：閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。

產品用途 ：

　　該產品廣泛用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業，可安裝在溫度≤425℃，介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。
