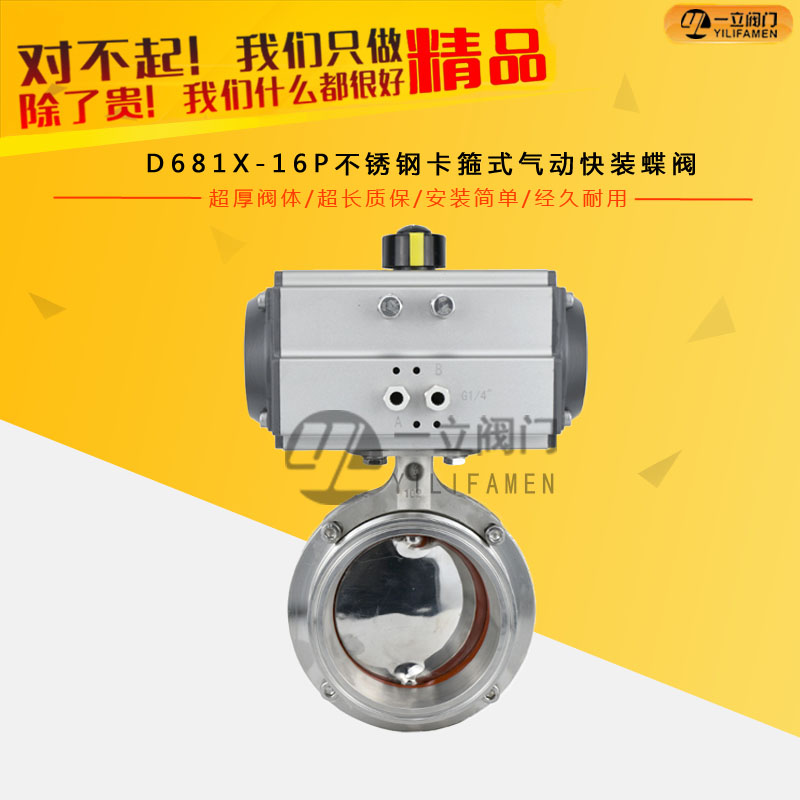

產品簡介：
蝶閥適用于DN50～DN2000、PN6～PN40的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，蝶閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。蝶閥的驅動方式為手動、蝸輪傳動、氣動或電動。蝶閥一般采用法蘭連接，也可采用對焊連接。在管道兩端焊上蝶閥專用法蘭（法蘭公稱壓力等級和蝶閥公稱壓力等級要一樣），然后用螺栓從蝶閥的4個耳朵孔穿過，固定在法蘭上，兩邊用螺栓固定。這種蝶閥就是對夾式蝶閥。
衛生級氣動蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染?？焖俨鹧b閥，使閥門打開和維修快捷容易，使過程停機時間縮短。具有結構緊湊、裝拆方便等優點。衛生級氣動蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。
產品優點：
1 、蝶閥橡膠密封圈與閥板均采用進口件，保證了蝶閥的使用性能和使用壽命。
2 、采用高精度數控車床精車閥體，保證了蝶閥可靠的互換性，免去了因更換橡膠而不能保證其使用性能的麻煩。
3 、閥桿鑲裝尼龍軸套，減小了磨擦力因而開啟靈活輕松。
4 、鋼件均采用不銹鋼制作，橡膠采用食品橡膠，衛生質量高。
5 、閥體通徑與管道內徑等徑，開啟時窄而呈流線型的閥板與流體方向一致，流量大而阻力小，無物料積聚。
6 、手柄采用扳動式和拉動式，可承受較大操作力矩，不易扳斷。
7 、開閉范圍為 0~90 度，可固定于每隔 15 度的位置上，具有可調性，且開閉迅速，操作方便。
8 、閥體均采用可拆連接，結構簡單，維修方便。
9 、造型輕巧美觀，表面光亮而不粘塵，無毛刺扎手。
10 、經過嚴密的強度和密封試驗，保證質量。
11 、抽樣進行不低于 30000 次的疲勞壽命試驗，保證了其使用壽命。
適用場合：
由于蝶閥閥板的運動帶有擦拭性，故大多數蝶閥可用于帶懸浮固體顆粒的介質，依據密封件的強度也可用于粉狀和顆粒狀的介質。
蝶閥的結構長度和總體高度較小，開啟和關閉速度快，在完全開啟時，具有較小的流體阻力，當開啟到大約15°至70°之間時，又能進行靈敏的流量控制，蝶閥的結構原理較適合于制作大口徑閥門。
在下列工況條件下，推薦選用蝶閥：
1、 要求節流、調節控制流量；
2、 泥漿介質及含固體顆粒介質；
3、 要求閥門結構長度短的場合；
4、 要求啟閉速度快的場合；
5、 壓差較小的場合。
在雙位調節、縮口的通道、低噪聲、有氣穴和氣化現象，向大氣少量滲漏，有磨蝕性介質時，可以選用蝶閥。在特殊工況條件下節流調節或要求密封嚴格，或磨損嚴重、低溫(深冷)等工況條件下使用蝶閥時，需使用特殊設計金屬密封帶調節裝置的三偏心或雙偏心的專用蝶閥。
根據客戶需求，我們還可以生產凸耳對夾連接/對焊連接三偏心多層次金屬硬密封蝶閥、雙偏心彈性金屬密封蝶閥、雙偏心四氟密封蝶閥、通風蝶閥、伸縮器、配套法蘭等。
蝶閥按結構形式可分為偏置板式、垂直板式、斜板式和杠桿式。按密封形式可分為軟密封蝶閥和硬密封蝶閥兩種。軟密封型一般采用橡膠環密封，硬密封型通常采用金屬環密封。
在安裝時，閥瓣要停在關閉的位置上。開啟位置應按蝶板的旋轉角度來確定。帶有旁通閥的蝶閥，開啟前應先打開旁通閥。
產品特點：
蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截?cái)?、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。
蝶板的流線形設計，使流體阻力損失小，可謂是一種節能型產品。
閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。
工作原理：
衛生級氣動蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種不銹鋼閥門。衛生級外螺紋蝶閥蝶板安裝于管道的直徑方向。在不銹鋼蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。
產品用途：
衛生級氣動蝶閥專用于乳制品、食品、制藥、啤酒、化妝品等工業領域。所有與介質接觸部份均為鏡面拋光。密封圈ф25-ф108使用范圍為兩種：三元乙丙、硅膠(si ),ф57以下為三元乙丙 ；啟閉件往復回轉90°左右來開啟、關閉和調節流體通道的一種不銹鋼蝶閥。
衛生級氣動蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小、而且驅動力矩小，操作簡便、迅速，并且還可同時具有良好的流量調節功能和關閉密封特性。在完全開啟時，具有較小的流阻，當開啟在大約°至70°之間時，又能進行靈敏的流量控制，因而在大口徑的調節領域，閥板的運動帶有擦拭性，因而可用于帶懸浮固定顆粒的介質，依據密封件的強度也可用于粉狀和顆粒狀介質。
密封性能：
衛生級外螺紋蝶閥屬中線不銹鋼軟密封蝶閥，其密封原理為，閥板加工時保證其密封面具有合適的表面粗造度值，合成橡膠閥座在模壓成型時形成密封面合適的表面粗糙值。不銹鋼蝶閥關閉時，通過閥板的轉動，閥板的外圓密封面擠壓合成橡膠閥座，使合成橡膠閥座產生彈性變形彈性力作為密封比壓保證閥門的密封。
技術參數：
|
公稱通徑
|
dn（mm）
|
15～50
|
|
公稱壓力
|
pn（mpa）
|
0.6
|
1.0
|
1.6
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
氣密封試驗
|
0.6
|
0.6
|
|
適用介質
|
空氣、水、蒸氣、油品等。
|
|
驅動形式
|
手動、氣傳動、電傳動。
|
|
連接方式
|
快裝式、卡箍式、外螺紋、焊接式等
|
執行機構及附件
衛生級氣動蝶閥采用新型系列g(shù)t型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列aw型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、is05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
根據衛生級氣動蝶閥不同控制和要求可選擇下列附件：
切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：hvsd手操機構

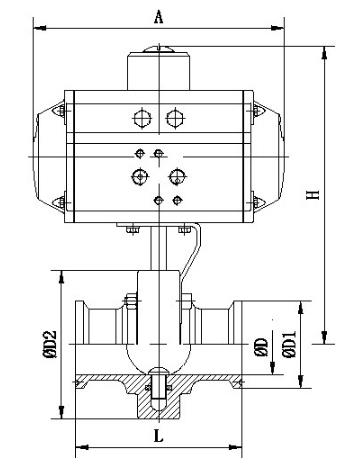

結構及尺寸：
|
規格 |
D |
D1 |
D2 |
L |
A |
H |
執行器 |
|
Φ25 |
21 |
50.5 |
78 |
66 |
144 |
165 |
AT050 |
|
Φ32 |
29 |
50.5 |
78 |
66 |
144 |
165 |
AT050 |
|
Φ38 |
35 |
50.5 |
86 |
70 |
144 |
169 |
AT050 |
|
Φ51 |
47 |
64 |
102 |
76 |
163 |
190 |
AT063 |
|
Φ63 |
59 |
77.5 |
115 |
98 |
163 |
200 |
AT063 |
|
Φ76 |
72 |
91 |
28 |
98 |
214 |
210 |
AT075 |
|
Φ89 |
80 |
106 |
139 |
102 |
214 |
215 |
AT075 |
|
Φ102 |
97 |
119 |
154 |
106 |
252 |
225 |
AT088 |
