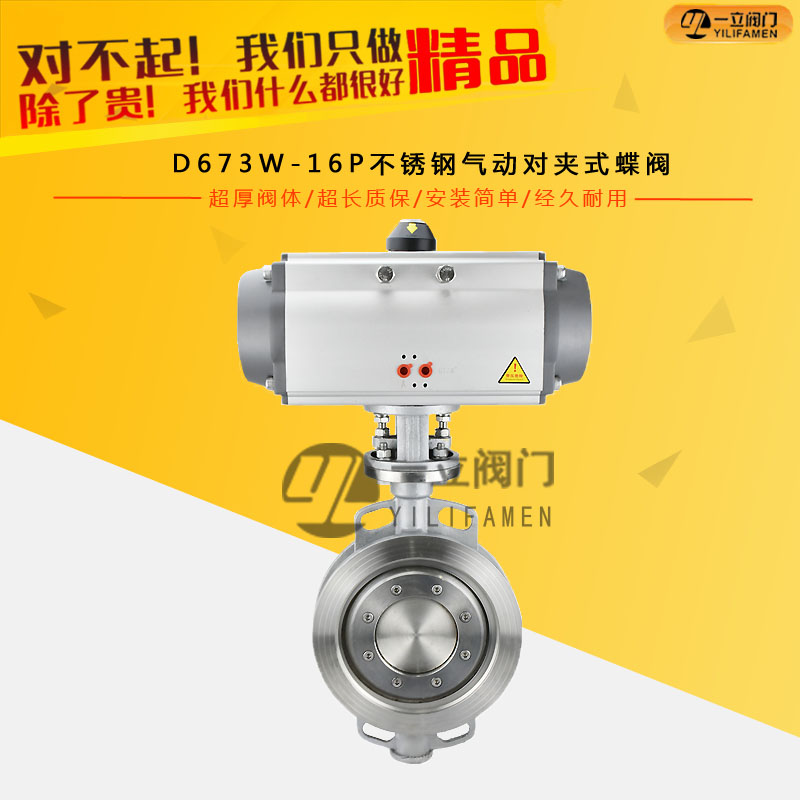

D673W-16P不銹鋼氣動對夾式蝶閥

  • 產品介紹： D673W型對夾式硬密封氣動蝶閥PN6～PN40是用隨閥桿轉動的圓形蝶板做啟閉性以實現啟用動作的氣動閥門主要做截斷閥使用亦可設計成具有調節或段閥兼調節的功能，目前碟閥
  • 咨詢熱線：0577-67313796

  • 產品詳情



產品介紹：
        D673W型對夾式硬密封氣動蝶閥PN6～PN40是用隨閥桿轉動的圓形蝶板做啟閉性,以實現啟用動作的氣動閥門主要做截斷閥使用,亦可設計成具有調節或段閥兼調節的功能，目前碟閥在低壓大中口徑管道上的使用越來越多。

產品概述：
        D673W型對夾式硬密封氣動蝶閥PN6～PN40是用隨閥桿轉動的圓形蝶板做啟閉性,以實現啟用動作的氣動閥門主要做截斷閥使用,亦可設計成具有調節或段閥兼調節的功能，目前碟閥在低壓大中口徑管道上的使用越來越多。 氣動對夾式金屬密封蝶閥采用一個"U"型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸，解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長蝶閥的使用壽命、密封性能zui佳的目的。

氣動金屬對夾蝶閥優點：
       氣動對夾式硬密封蝶閥的主要優點，結構簡單，體積小重量輕，造價低，氣動硬密封蝶閥該特點尤其顯著，安裝在高空暗道，經過二位五通電磁閥控制操作方便，也可調節流量介質。流體阻力較小，中大口徑的氣動碟閥全開時有效流通面積較大，啟閉迅速省力，碟扳旋轉90角度即可完成啟閉，由于轉軸兩側碟板手介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小，低壓下可實現良好的密封，碟閥密封材料有丁晴橡膠、氟橡膠，食用橡膠，襯四氟故密封性能良好，其中硬密封碟閥為軟硬層疊式金屬片具有金屬硬密封和彈性密封的重優點，無論在低溫情況下均具有優良的密封性能。

主要性能參數：

D673W型對夾式硬密封氣動蝶閥PN6～PN40主要性能參數
公稱通徑 DN（mm） 50～1200
公稱壓力 PN（MPa） 0.6 1.0 1.6 2.5 4.0
試驗壓力 強度試驗 0.9 1.5 2.4 3.75 6.0
密封試驗 0.66 1.1 1.76 2.75 4.4
氣密封試驗 0.6 0.6 0.6 0.6 0.6
適用介質 水、蒸氣、油品、酸類腐蝕性等。
適用溫度 碳鋼 :-29℃～600℃ 不銹鋼-40℃～600℃


主要外形結構尺寸：

D673H、D673W型對夾式硬密封氣動蝶閥PN6～PN10外形結構尺寸
DN 結構長度
標準值		 外形尺寸（參考值) 連接尺寸(標準值) 重量 (kg)
H H2 A2 B2 PN0.6MPa PN1.0MPa
mm in L D1 Z-d D1 Z-d
50 2 43 112 625 245 72 110 4-14 125 4-18 11
65 21/2 46 115 625 245 72 130 4-14 145 4-18 12
80 3 49 120 645 245 72 150 4-18 160 8-18 14
100 4 56 138 675 355 92 170 4-18 180 8-18 16
125 5 64 164 715 355 92 200 8-18 210 8-18 26
150 6 70 175 800 355 92 225 8-18 240 8-22 28
200 8 71 208 850 250 170 280 8-18 295 8-22 44
250 10 76 243 925 250 170 335 12-18 350 12-22 68
300 12 83 283 1035 450 220 395 12-22 400 12-22 85
350 14 92 310 1070 450 220 445 12-22 460 16-22 121
400 16 102 340 1190 450 220 495 16-22 515 16-22 140
450 18 114 380 1250 650 280 550 16-22 565 20-26 190
500 20 127 410 1290 650 280 600 20-22 620 20-26 260
600 24 154 470 1455 850 380 705 20-26 725 20-30 380
700 28 165 550 1585 850 380 810 24-26 840 24-30 450
800 32 190 640 1700 1250 380 920 24-30 950 24-33 650
900 36 203 710 1965 1250 380 1020 24-30 1050 28-33 830
1000 40 216 770 2015 1250 380 1120 28-30 1160 28-36 1050
1200 48 254 890 2250 1250 380 1340 32-33 1380 32-39 1400
