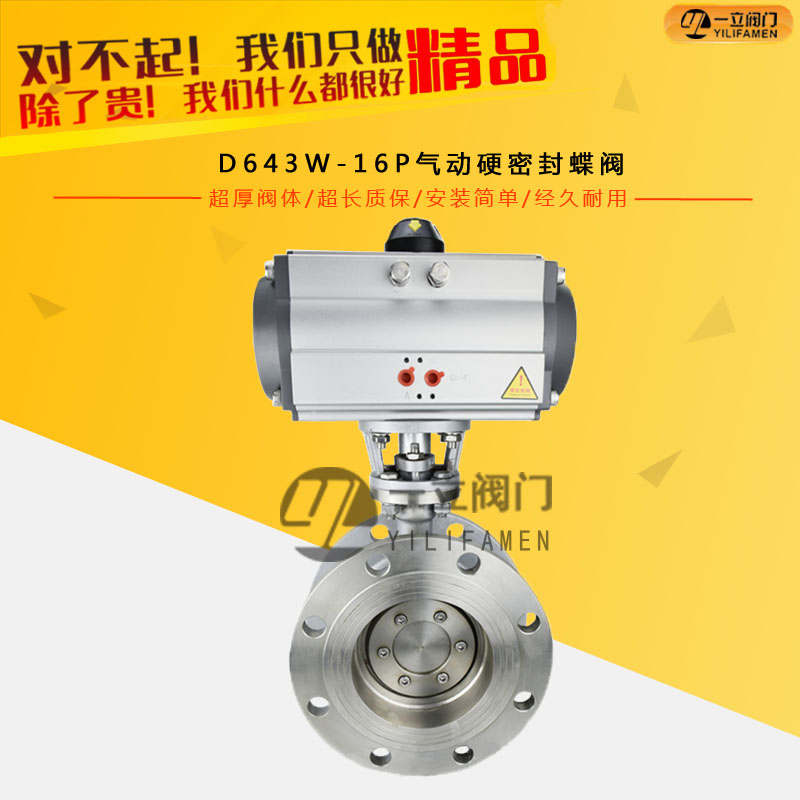

D643W-16P氣動硬密封蝶閥

  • 產品簡介： 金屬硬密封蝶閥被廣泛應用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業，可安裝在溫度425℃，介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調
  • 咨詢熱線：0577-67313796

  • 產品詳情



產品簡介：

      金屬硬密封蝶閥被廣泛應用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業，可安裝在溫度≤425℃，介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。
驅動形式有手動、蝸輪傳動、氣動、液動、電動、電液聯動等執行機構，可實現遠距離控制和自動化操作。金屬硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維偏心原理設計，閥座采用硬軟密封兼容的多層次金屬結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次金屬閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。

產品特點：
氣動蝶閥由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使電動蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

產品用途：

       D43W、D343W、D643W、D743W、D943W型 PN10~PN100三偏心焊接硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤400℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

技術參數：

公稱壓力

PN（MPa）

0.6

1.0

1.6

2.5

4.0

試驗壓力

強度試驗

0.9

1.5

2.4

3.75

6.0

密封試驗

0.66

1.1

1.76

2.75

4.4

氣密封試驗

0.6

0.6

0.6

0.6

0.6

滲漏率

＜0.1×DNmm3/s（符合GB/T13927-92標準）

適用溫度

碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃

適用介質

空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等

驅動形式

蝸桿蝸輪傳動、氣傳動、電傳動

零件材料：

閥體

鑄鐵、不銹鋼、鉻鉬鋼、合金鋼

蝶板

鑄鋼、合金鋼、不銹鋼、鉻鉬鋼

密封圈

不銹鋼與耐高溫石棉板組合成多層次

閥桿

2Cr13、1Cr13不銹鋼、鉻鉬鋼

軸承

奧氏體不銹鋼、304氮化

填料

柔性石墨

連接尺寸：

公稱通徑 外形尺寸 連接尺寸 執行器型號
PN1.0 PN2.5
L1 L2 H H1 L D D1 b n-φd 1 D D1 b n-φd
250 348 159 584 595 140 375 335 16 12-18 165 375 335 24 12-18 GTD145
300 348/627 176/200 635/630 645 170 440 395 16 12-22 178 440 395 24 12-22 GTD160/AW13
350 378/627 176/200 660/655 645 170 490 445 16 12-22 190 490 445 24 12-22 GTD160/AW13
400 432/627 206/200 750/696 745 190 540 495 16 16-22 216 540 495 24 16-22 GTD160/AW13
450 524/627 228/200 805/728 745 190 595 550 16 16-22 222 595 550 24 16-22 GTD190/AW13
500 524/850 228/270 850/820 745 190 645 600 20 20-22 229 645 600 26 20-22 GTD210/AW17
600 524/850 228/270 905/875 970 210 755 705 20 20-26 267 755 705 26 20-26 GTD210/AW17
700 648/1158 275/350 1000/1084 970 210 860 810 20 24-26 292 860 810 26 24-26 GTD255/AW20
800 648/1158 275/350 1060/1084 1020 210 975 920 20 24-30 318 975 920 26 24-30 GTD255/AW20
900 648/1158 275/350 1110/1084 1220 250 1075 1020 20 24-30 330 1075 1020 26 24-30 GTD255/AW20
1000 715/1158 324/375 1200/1126 1220 250 1175 1120 20 28-30 410 1175 1120 26 28-30 GTD300/AW25
1200 715/1158 324/375 1330/1256 1240 250 1375 1320 20 32-30 470 1375 1320 28 32-30 GTD300/AW25
1400 795/1448 380/460 1540/1483 1460 300 1675 1520 20 36-30 530 1675 1520 30 36-30 GTD350/AW28
1600 795/1448 380/460 1605/1540 1250 300 1790 1730 24 40-30 600 1790 1730 34 40-30 GTD350/AW28
1800 1880 545 1640 1520 300 1990 1930 24 44-30 670 1990 1930 36 44-30 AW35
2000 1880 545 1740 1520 300 2190 2130 24 48-30 760 2190 2130 38 48-30 AW35
