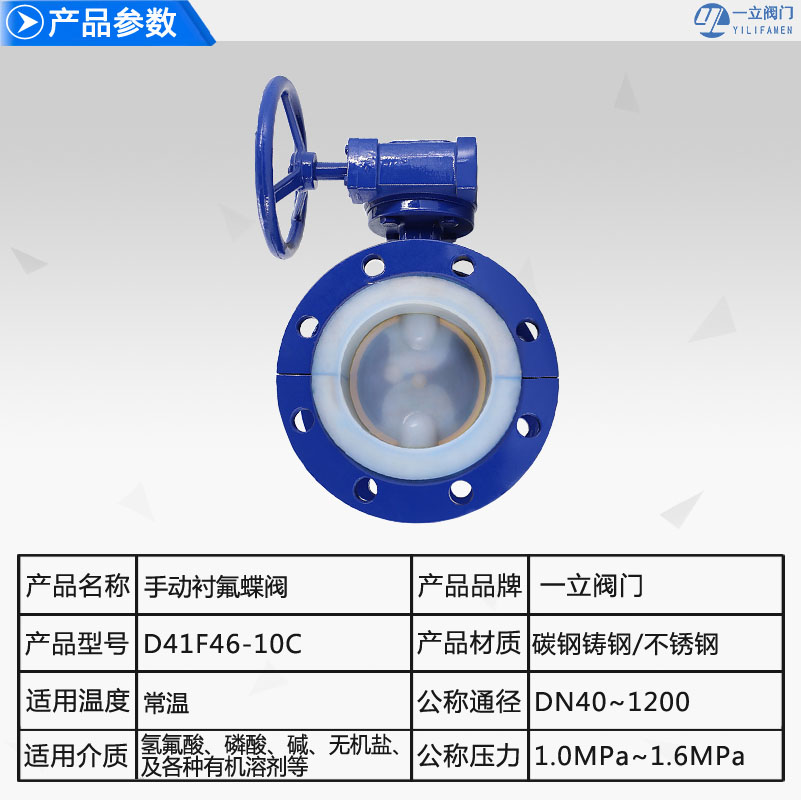

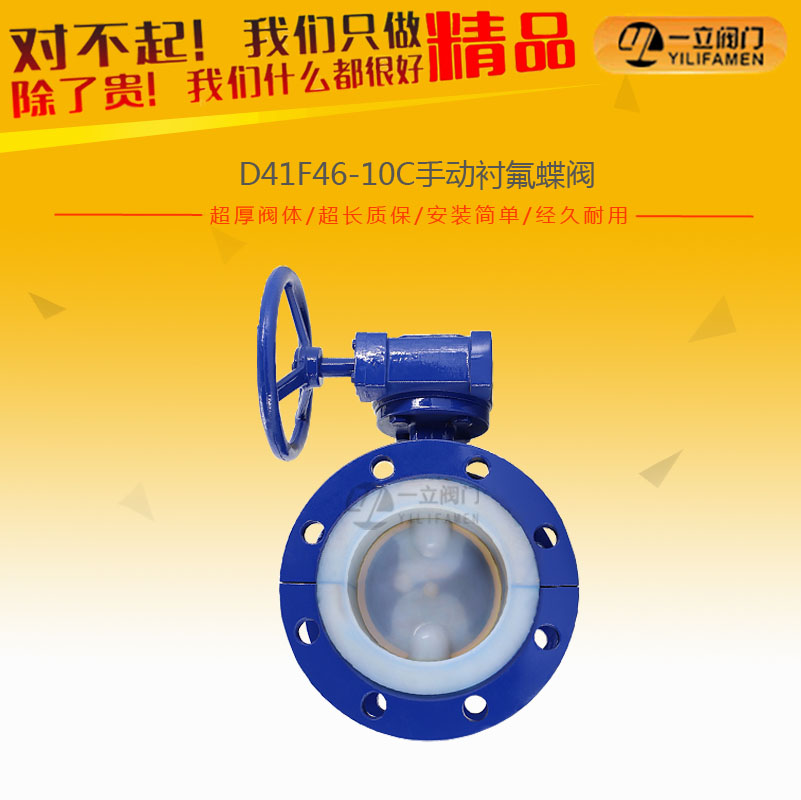

D41F46-10C手動襯氟蝶閥

產品概述：襯氟蝶閥在管路中除了起切斷和截流用外近年來已經把密封性能作為評價的主要指標受到市場的青睞.另外蝶閥還有體積小、重量輕、結構簡單的優點與同參數閘閥比較

咨詢熱線：0577-67313796

產品詳情

產品概述：

襯氟蝶閥在管路中除了起切斷和截流用外,近年來已經把密封性能作為評價的主要指標,受到市場的青睞.另外,蝶閥還有體積小、重量輕、結構簡單的優點,與同參數閘閥比較,平均減輕重量達30-50％,蝶板旋轉90°即可實現啟、閉過程,又由于轉軸兩側蝶板受介質作用力近似相等,轉矩相反,因此啟閉力矩較小。

氟塑料襯里蝶閥系列：
1.其基本類型有兩種,即D71F4 和D71F46（中線）以及D71F4 和D71F46（偏心）全襯里型對夾式蝶閥,采用對分兩片閥式組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,產品可承受"除熔融堿金屬和元素氟"外的任何介質腐蝕,其中D71F4 閥桿也蝶板（鍛）為一體,表面均勻包裹一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四ji密封結構并在密封面處配以耐溫抗老化SI橡膠的彈性襯墊閥座,完全達到介質的零泄露。
2.有上述型號擴展而成的D71F和D41F型法蘭連接閥體全襯里,蝶板為不銹鋼的襯里型蝶閥。
3.D43F型法蘭連接雙偏心全襯里蝶閥。

結構特點：

1.中線蝶閥為整個蝶板與閥座在360°圓周內同心（中線）,具有雙向密封功能,壓力、流量可自由調節;

2.偏心蝶閥為二維方向偏心產生的凸輪效應會使密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封效果更理想。

3.四ji加載彈性密封,保證了閥門內、外的零泄露;

a.軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈;

b.軸頭端面采用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合;

c.軸的徑向采用O型圈與金屬墊的組合;

d.閥座鑲在有彈性條的閥體槽內;

4.采用可調性彈子定位,定位準確,結構簡單。

采用O型圈是為了防止意外泄漏時的安全措施。

5.法蘭連接雙偏心蝶閥試用于壓力較高場合。

設計規范：

遵循規范	STANDARD
設計與制造	GB 12238
結構長度	GB 12221 （短一長系列）
法蘭尺寸	JB78/JB79 （GB.HG.SH）
壓力試驗	GB/T 13927
標志	GB 12220
供貨	GB/T 12252

遵循GB 12238,API 609,MSS SP-67, MSS SP-68標準。

驅動方式：

手動、蝸輪轉動、氣動、電動。

技術參數：

產品名稱	手動、渦輪轉動、氣動、電動法蘭襯氟蝶閥
產品型號	D41F46、D341F46、D641F46、D941F46
公稱通徑	DN40～DN1000
壓力范圍	PN10-PN16
閥體材質	鑄鐵、鑄鋼，不銹鋼

法蘭連接蝶閥（偏心）
· 設計與制造符合中國標準
· 基本結構形式蝶板軸相對閥體/閥座中心有二維偏心）
a.DA 43F 半襯里型
閥體全襯里/蝶板與蝶板軸為不銹鋼（不襯）/蝶板與軸由銷釘連接/閥體為整體式;
b.DA 43F4 6 全襯里型
閥體全襯里/蝶板與蝶板軸全襯層/蝶板與軸固定連接/閥體為整體式.
· 基本型號
公稱壓力PN1.0-1.6（MPa）公稱通徑DN40-1200（mm）

手動	DA 43F（半襯）	蝸輪轉動	DA 343F（半襯）
	DA 43F3 （全襯里）		DA 343F3 （全襯里）
	DA 43F46（全襯里）		DA343F46（全襯里）
氣動	DA 643F（半襯）	電動	DA 943F（半襯）
	DA 643F3 （全襯里）		DA 943F3 （全襯里）
	DA643F46（全襯里）		DA9 43F46（全襯里）

主要零件材料：

序號 NO	零件名稱 Name	灰鑄鐵	鑄鋼	不銹剛		超低碳不銹鋼
序號 NO	零件名稱 Name	Z	C		R	PL	RL
1	閥體	HT250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板軸/銷	1Cr13	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2

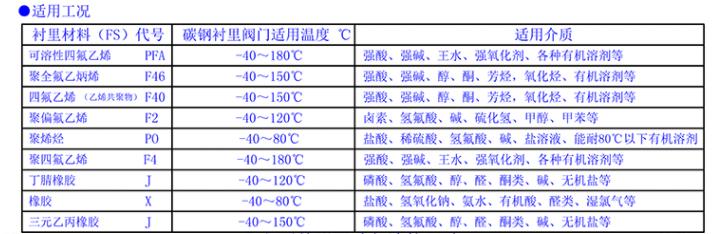

3	襯里層/閥座	PCTFE（F3） FEP（F46） PFA （可溶性聚四氟乙烯）
4	蝶板/填料壓蓋	WCB	WCB	CF8	CF8M	CF3	CF3M
5	支架	WCB（碳鋼）		CF8（不銹鋼）
6	填料	PTFE （F4）		PTFE （F4）		PTFE （F4）
7	蝶栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
8	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

連接尺寸：

公稱通徑		標準值							參考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-φd	W	D0	H	WT（kg）
DN(mm)	NPS(inch)	PN1.0MPa
40	11/2	33	145	110	85	3	18	4-φ18	160		140	3
50	2	43	160	125	100	3	20	4-φ18	200		145	4
65	21/2	46	180	145	120	3	20	4-φ18	250		155	6
80	3	46	195	160	135	3	22	4-φ18	250		165	8
100	4	52	215	180	155	3	22	8-φ18	300		180	12
125	5	56	245	210	185	3	24	8-φ18	300		203	18
150	6	56	280	240	210	3	24	8-φ23		200	225	28
200	8	60	335	295	265	3	26	8-φ23		200	275	56
250	10	68	390	350	320	3	28	12-φ23		240	315	72
300	12	78	440	400	368	4	28	12-φ23		240	348	88
350	14	78	500	460	428	4	30	16-φ23		240	415	120
400	16	102	565	515	482	4	32	16-φ25		280	460	145
450	18	114	615	565	532	4	32	20-φ25		280	500	165
500	20	127	670	620	585	4	34	20-φ25		320	530	195
600	24	154	780	725	685	5	36	20-φ30		320	610	268
700	28	165	895	840	800	5	40	24-φ30		360	675	320
800	32	190	1010	950	905	5	44	24-φ34		360	805	395
900	36	203	1110	1050	1005	5	46	28-φ34		380	995	450
1000	40	216	1220	1160	1115	5	50	28-φ34		400	1170	680
1200	48	254	1450	1380	1325	5	56	32-φ41		400	1295	825
PN1.6MPa
40	11/2	33	145	110	85	3	18	4-φ18	200		145	4
50	2	43	160	125	100	3	20	4-φ18	200		150	5
65	21/2	46	180	145	120	3	20	4-φ18	250		160	7
80	3	46	195	160	135	3	22	8-φ18	250		170	10
100	4	52	215	180	155	3	24	8-φ18	300		185	14
125	5	56	245	210	185	3	26	8-φ18	300		210	22
150	6	56	280	240	210	3	28	8-φ23		200	230	32
200	8	60	335	295	265	3	30	12-φ23		240	285	66
250	10	68	405	355	320	3	32	12-φ25		240	325	80
300	12	78	460	410	368	4	34	12-φ25		280	360	94
350	14	78	520	470	428	4	38	16-φ25		280	430	125
400	16	102	580	525	482	4	40	16-φ30		320	475	150
450	18	114	640	585	532	4	44	20-φ30		320	525	172
500	20	127	705	650	585	4	46	20-φ34		320	565	225
600	24	154	840	770	685	5	54	20-φ41		360	620	290
700	28	165	910	840	800	5	54	24-φ41		360	686	330
800	32	190	1020	950	905	5	54	24-φ41		380	815	425
900	36	203	1120	1050	1005	5	54	28-φ41		400*	1010	495
1000	40	216	1255	1170	1110	5	60	28-φ48		400*	1185	710

咨詢：D41F46-10C手動襯氟蝶閥
