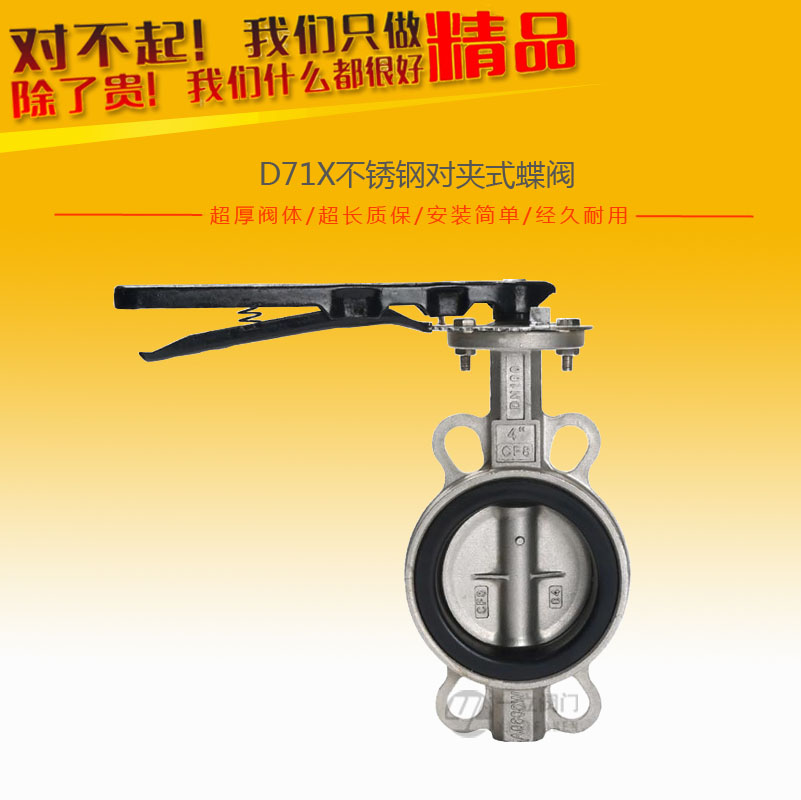

D71X不銹鋼對夾式蝶閥

產品概述： D71X/F-16P不銹鋼對夾式蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、

咨詢熱線：0577-67313796

產品詳情

產品概述：

D71X/F-16P不銹鋼對夾式蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關快。

結構特點：

1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能好。

2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用長。

3、橡膠密封圈可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。

4、蝶板采用框架結構，強度高，過流面積大，流阻小。

5、整體烤漆、能防銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。

6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。

7、本閥結構，操作靈活，省力，方便。

參數說明：

公稱通經DN（mm)	對夾式50-300		法蘭式50～2000
公稱壓力PN（MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

主要零件材料：

零件名稱	材料
閥體	304、WCB、QT450-10、HT200、HT250
蝶板	304、WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封圈	丁腈耐油橡膠
填料	柔性石墨
制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

性能特點：

1、結構簡單緊湊，重量較輕，便于裝拆和維修。

2、操作扭距較小，轉90°啟閉輕便迅速。；

3、流阻小，流量特性近似傾斜直線，節能效果好。

4、密封可靠，泄漏為零，使用壽命長。

5、可用各種材料制成，適用于各種介質。

主要連接尺寸和外形尺寸：

DN	H	H2	H3	L	L1	φ		螺栓及其過孔				重量
DN	H	H2	H3	L	L1	0.6MPa	1.0MPa	0.6MPa		1.0MPa
40	205	94	42	33	202	100	110	4-M12	4-14	4-M16	4-18	3.4
50	284	162	42	43	202	110	125	4-M12	4-14	4-M16	4-18	3.7
65	315	175	42	46	202	130	145	4-M12	4-14	4-M16	4-18	4.3
80	318	181	42	46	202	150	160	4-M16	4-18	8-M16	4-18	5
100	312	153	45	52	253	170	180	4-M16	4-18	8-M16	4-18	7.5
125	386	213	45	56	253	200	210	8-M16	4-18	8-M16	4-18	8.8
150	356	172	45	56	303	225	240	8-M16	4-18	8-M20	4-22	10.4
