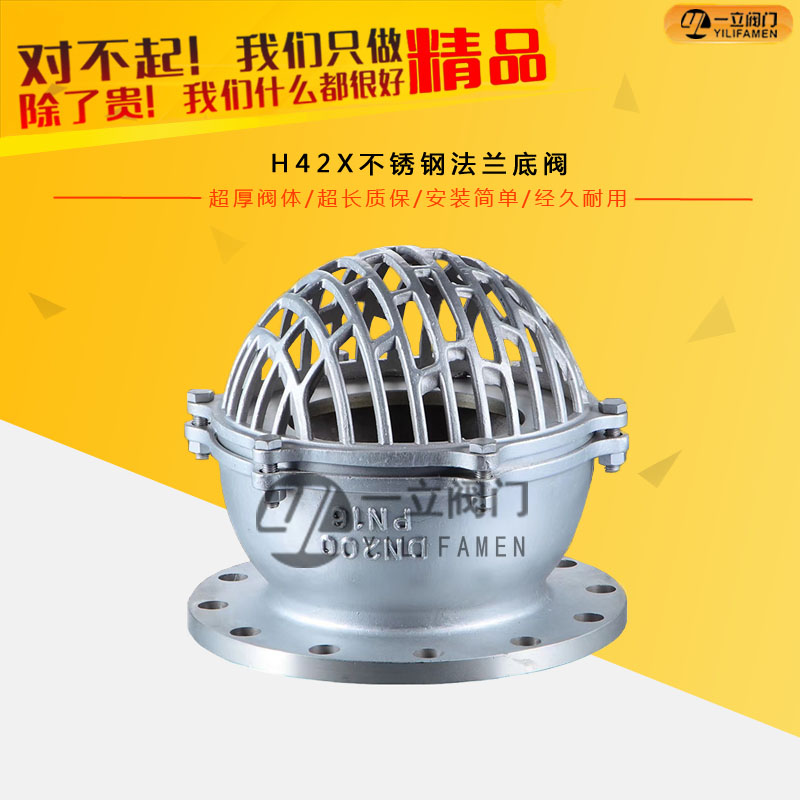

H42X不銹鋼法蘭底閥

  • 產品說明 H42X不銹鋼法蘭底閥 是一種節約能源的閥，一般安裝在水泵水下吸管的底端限制水泵管內液體返回水源，起著只進不出的功能。閥蓋上有很多個進水口和加強筋起到了不易堵塞
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品說明：

H42X不銹鋼法蘭底閥是一種節約能源的閥，一般安裝在水泵水下吸管的底端限制水泵管內液體返回水源，起著只進不出的功能。閥蓋上有很多個進水口和加強筋起到了不易堵塞，主要應用在抽水的管路上水道和支承的作用，連接方式有法蘭連接和螺紋連接。主要由閥體，閥芯，閥瓣，過濾網等組成，一般承受壓力為2.5公斤。

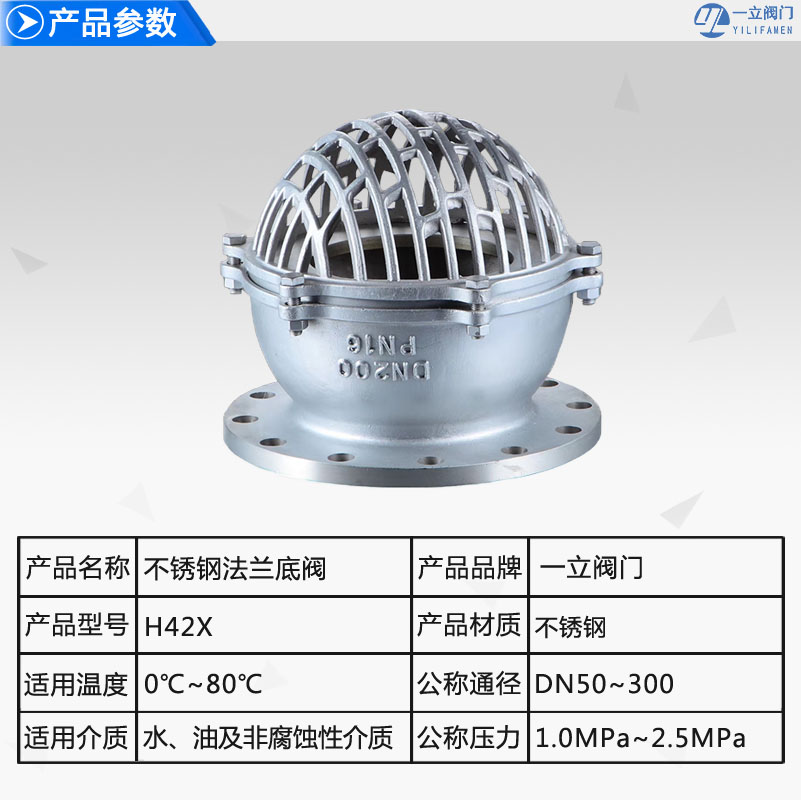

產品名稱
H42X、H42F不銹鋼底閥
產品型號
H42X、H42F
公稱通徑
DN15-300mm
壓力范圍
0.25-1.0MPa
閥體材質
不銹鋼

結構原理：

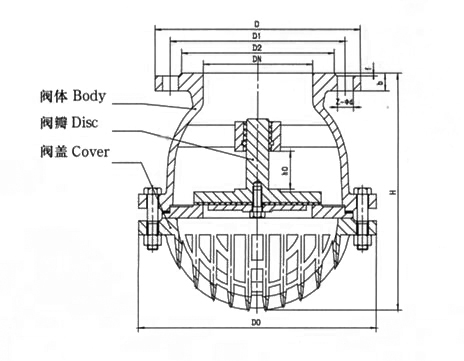

H42X不銹鋼法蘭底閥由閥體，閥瓣，閥蓋，襯套，密封圈等零件組成，詳見下圖水源的水從閥蓋進入閥體。在流體的壓力作用下，閥瓣打開水，當示停后出口管內的壓力將閥瓣迅速關閉，液體將不會倒回水源，起到了即暢通抽水又節約水能損失的作用。

性能規范：

型號

公稱壓力

試驗壓力

工作溫度℃

適用介質

強度（水）MPa

密封（水）MPa

H42X-2.5

0.25

0.4

0.25

≤50

水

適用介質：水、油、及非腐蝕性介質
適用溫度：≤80 ℃
主要密封材料：灰鑄鐵、丁腈橡膠
執行標準：Q/12 NJ3583-2001
試驗標準：GB/T13927-1992

零件材料：

零件名稱 材料
閥體、閥蓋、閥瓣 灰鑄鐵、鑄鋼、不銹鋼
密封圈 橡膠
墊片 石棉板

應用范圍：

H42X不銹鋼底閥通常安裝于水面以下，而水上式底閥則安裝于水面以上，它是老式底閥的更新?lián)Q代產品，是理想的引水設備而且亦可取代真空泵及抽真空裝置。該底閥設計合理，制造工藝先進，安裝、使用、檢修方便。并具有摩擦阻力小，使用壽命長，節能等優點，廣泛適用于石化、化工、紡織、印染、冶金、礦山、排灌等行業的水泵配套設施。

主要外形尺寸和連接尺寸：



型號 公稱通徑DN（mm） 尺寸 重量
D D1 D2 b-f Z-Φd D0 h0 H
H42X-2.5 50 140 110 90 16-3 4-14 135 17 142 4
65 160 130 110 16-3 4-14 168 25 180 6.5
80 185 150 125 18-3 4-18 198 32 197 8.5
100 205 170 145 18-3 4-18 247 40 230 143.5
125 235 2500 175 20-3 8-18 272 43 270 18
150 260 225 200 20-3 8-18 315 38 297 24
200 315 280 255 22-3 8-18 405 65 382 38
250 370 335 310 24-3 12-18 465 84 460 64
300 435 395 262 24-4 12-23 510 90 530 98

咨詢：H42X不銹鋼法蘭底閥
