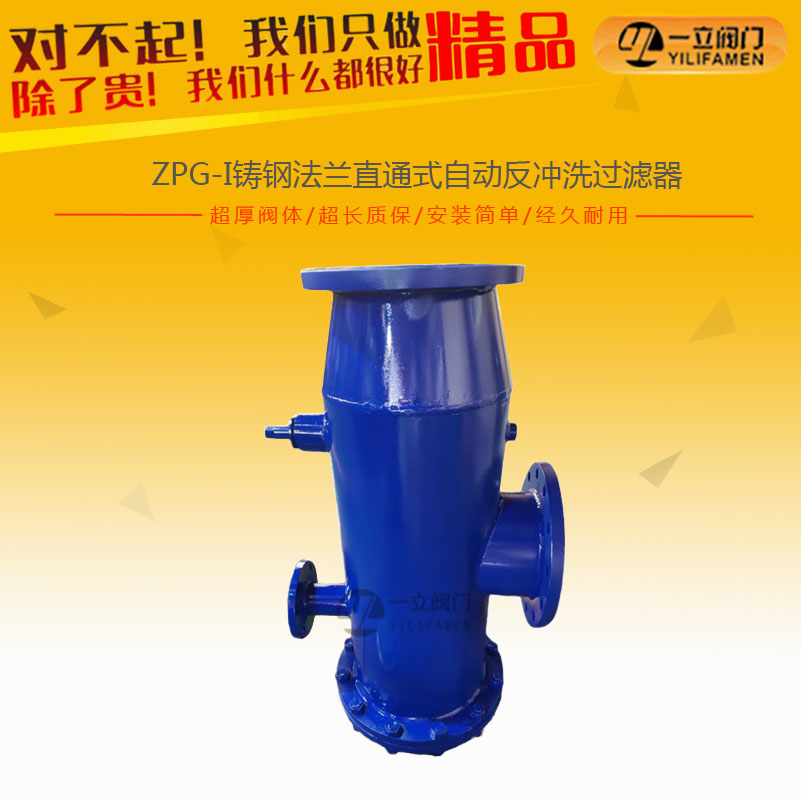

ZPG-I鑄鋼法蘭直通式自動反沖洗過濾器

產品說明: 自動反沖洗過濾器是一種利用濾網直接攔截水中的雜質，去除水體懸浮物、顆粒物，降低濁度，凈化水質，減少系統污垢、菌藻、銹蝕等產生，以凈化水質及保護系統其他設

咨詢熱線：0577-67313796

產品詳情

產品說明:

自動反沖洗過濾器是一種利用濾網直接攔截水中的雜質，去除水體懸浮物、顆粒物，降低濁度，凈化水質，減少系統污垢、菌藻、銹蝕等產生，以凈化水質及保護系統其他設備正常工作的精密設備。水由進水口進入自清洗過濾器機體，由于智能化（PLC、PAC）設計，系統可自動識別雜質沉積程度，給排污閥信號自動排污。

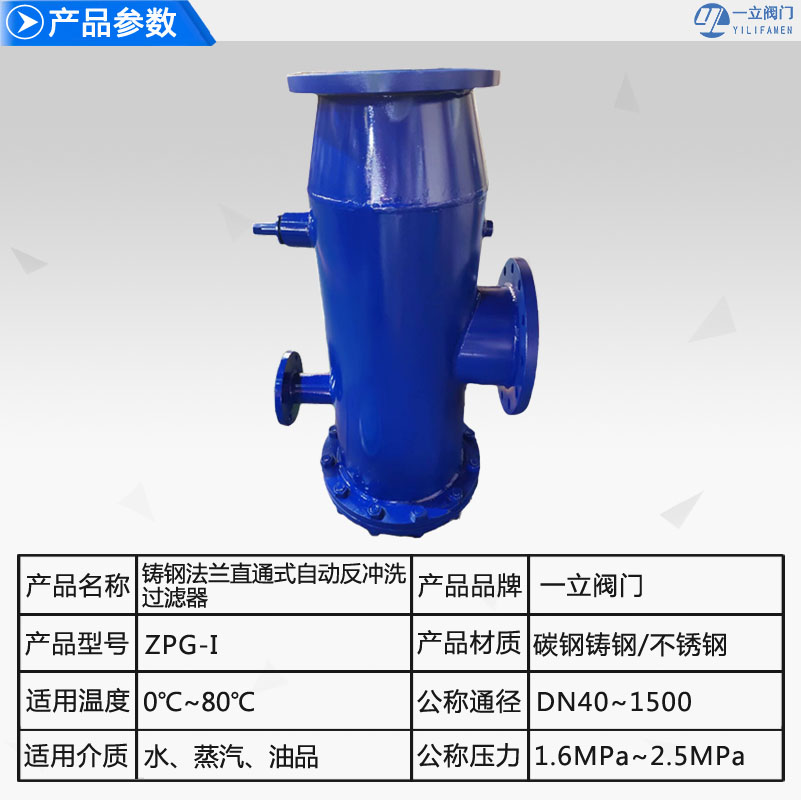

產品參數：

產品名稱	自動反沖洗過濾器
產品型號	ZPG-L/I型
公稱通徑	DN40-1500
壓力范圍	1.6-2.5MPa
閥體材質	鑄鋼_不銹鋼

自動反沖洗過濾器的特點：
電力驅動，不銹鋼刷式清洗，系統承壓能力強；高精度壓差控制設計、時間控制、手動控制清洗；鋼刷拆卸、安裝、維護簡便易操作；相鄰兩次清洗，電機正反轉交替運轉，使不銹鋼轉刷壽命更長；設有電機過載保護，可有效保護電機。控制顯示界面人性化設計，操作非常簡便；外表面無外露接線，安全可靠。控制界面：數顯、旋鈕、開關；濾網類型：金屬楔型網電力驅動，不銹鋼刷式清洗排污；控制方式：壓差、時間、手動控制設計；特殊過濾單元結構設計，堅固耐用；獨特的清洗設計實現低負載、低水頭、均勻排污；電控箱面板方向可滿足用戶要求隨意調節。

產品特點：

①、可連續在線不間斷運行，不必設旁通回路，反沖洗時系統繼續運行不停頓；

②、過濾和反洗精良；

③、濾筒采用不銹鋼制造，有較強的抗腐蝕能力，使用長；

④、過濾精度：

A.采用不銹鋼楔形條時，d=0.5-2.0mm，常規1.2mm

B.采用不銹鋼沖孔板時，d=2.5-4.0mm

產品應用：
過濾器適用于帶壓水系統，如工業潔循環、濁循環系統；工藝水系統；供水系統等，用于去除水中的無機雜質，使系統和設備運行，是對需要24小時連續不停頓運行的系統適宜。

工作原理及設備選型：
工作原理：

1、反沖洗過濾器-工作過濾

正常工作時，水流轉向閥為開啟狀需處理的水通過濾網后利用慣性原理而將水中的細小顆粒雜質由于慣性作用沉積在排污口附近。

2、反沖洗過濾器-沖洗排污

正常沖洗時，水流轉向閥為開啟狀態。當濾網截留水中的細小粒顆粒雜質及懸浮物達到一定數量時，將排污口上的閥門打開，在水流的作用下將粘在過濾器收集段的部分的雜質沖洗直到排出水清澈為止。再關閉排污口上的過濾器進入正常工作狀態。

3、反沖洗過濾器-反沖洗排污

反沖洗時，水流轉向閥為關閉狀態，排污閥開啟，這時水流被迫從過濾網筒的入口段網孔進入過濾筒外側與殼體夾層，反向從網筒外側沖洗粘附在網孔上的雜質，達到清潔過濾網的目的。由于轉向閥關閉，水經過反沖閥后流速增大，反洗效果好。

P型過濾器的工作原理：

①、正常過濾：當過濾器需要進行正常過濾工作時，將水流導向閥處于開啟狀態，水流由入口進入過濾器，通過濾網時大量的雜質被截留在濾網內側，潔凈的水通過濾網由出口排出過濾器；

②、反洗排污：當過濾器需要排污清洗時，關閉水流導向閥，打開排污閥，水流由入口進入后經過水流導向閥前的濾網過濾后，一部分由過濾器的出口流出，一部分由濾網的外側經過濾網進入導向閥后的濾網內側，沖洗濾網內的雜質由排污口排除，對濾網進行了的清洗，且整個清洗過程不需要系統停止運行。

③、過濾器控制：手動：采用手動開啟機構，人工進行工況切換。自動：電動開啟機構分定時控制和壓差控制兩種方式，采用定時控制時，設有微電腦定時時控開關，可按設定時間要求實現自動清洗排污；采用壓差控制時，安裝有差壓控制器，當進出水口的壓差達到設定值（一般取為0.04MPa）時, 可實現自動清洗排污，不需要進行人工操作。此時排污口安裝電動排污閥，水流導向閥和電動排污閥實現聯動。

④、P型過濾器結構：P型過濾器由碳鋼筒體、結構的不銹鋼楔形濾網、水流導向閥及排污裝置組成。閥門可采用手動，也可采用電動自動閥。

設備選型：
設備規格一般按系統管道的公稱尺寸確定，即設備的出入口公稱尺寸應和系統管道的公稱尺寸一致；規格參數表中的最大流量是按流速2.8m/s計算的，設計流量是按流速1.5m/s計算的，最大流量是指短時間內允許通過的流量。設計流量還和過濾系數有關，表中數據是按照過濾系數為3.5-4時選取的，如過濾系數減小，設計流量應降低，如過濾精度增加，設計流量可增加，但不超過最大流量值。當設備的設計流量達不到系統設計的要求時，應增大設備的規格，直至符合為止。

直通式自動沖洗排污原理圖：

直角式自動沖洗排污原理圖：

P型（直通式）自動排污過濾器結構圖及主要連接尺寸：

型號	L	A	B	D	排污口DN
ZPG-I-40	245	185	63	90	15
ZPG-I-50	255	190	70	100	15
ZPG-I-65	270	195	83	120	20
ZPG-I-80	320	232	96	140	25
ZPG-I-100	350	260	128	180	32
ZPG-I-125	438	326	162	200	40
ZPG-I-150	525	390	189	230	50
ZPG-I-200	700	520	220	280	65
ZPG-I-250	875	650	255	330	80
ZPG-I-300	1050	780	294	380	100
ZPG-I-350	1200	885	331	450	125
ZPG-I-400	1400	1040	377	480	150
ZPG-I-450	1550	1145	420	500	150
ZPG-I-500	1700	1250	462	580	150
ZPG-I-600	2000	1460	537	650	200
ZPG-I-700	2280	1720	607	700	200
ZPG-I-800	2500	1900	685	820	200
ZPG-I-900	2800	2180	785	880	200
ZPG-I-1000	3120	2470	860	920	250
ZPG-I-1100	3450	2780	915	960	250
ZPG-I-1200	3700	3000	965	1040	250
ZPG-I-1500	4470	3650	1220	1400	250

P型（直角式）自動排污過濾器結構圖及主要連接尺寸：

型號	L	A	B	C	D	排污口DN
ZPG-L-40	320	170	80	226	90	15*
ZPG-L-50	350	185	90	244	100	15*
ZPG-L-65	380	200	100	270	120	20*
ZPG-L-80	445	230	120	310	140	25*
ZPG-L-100	536	265	160	365	180	32*
ZPG-L-125	624	315	190	440	200	40
ZPG-L-150	728	375	220	520	230	50
ZPG-L-200	884	500	260	670	280	65
ZPG-L-250	1120	625	310	830	330	80
ZPG-L-300	1310	750	350	1000	380	100
ZPG-L-350	1514	875	410	1180	450	125
ZPG-L-400	1730	1000	470	1350	480	150
ZPG-L-450	1896	1125	510	1500	500	150
ZPG-L-500	2080	1250	550	1680	580	150
ZPG-L-600	2490	1500	650	2000	650	200
ZPG-L-700	2680	1600	680	2150	700	200
ZPG-L-800	2880	1750	700	2300	820	200
ZPG-L-900	3150	1850	800	2480	880	200
ZPG-L-1000	3370	2000	900	2675	920	250
ZPG-L-1100	3610	2100	1000	2900	960	250
ZPG-L-1200	3850	2250	1100	3050	1040	250
ZPG-L-1500	4700	2800	1200	3800	1400	250
