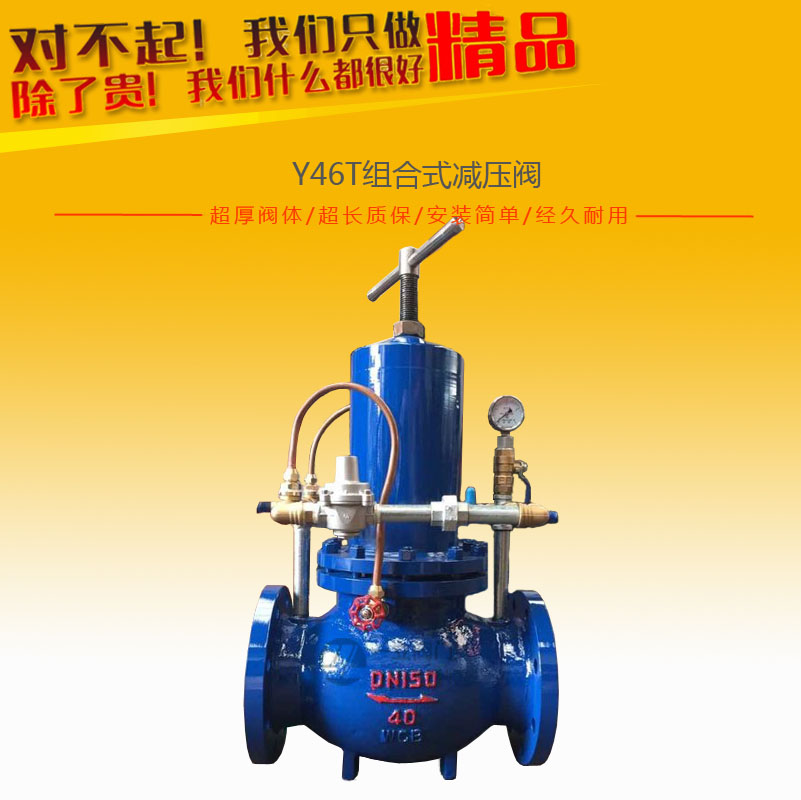

Y46T組合式減壓閥

  • 一、產品概述： Y46T 組合式減壓閥 由主閥、控制導閥、過濾器、針閥、球閥及旁通管道節流部位等組成。適用于溫度80℃的水及非腐蝕性液體（汽油）和氣體等需要降低到一定范圍的設
  • 咨詢熱線：0577-67313796

  • 產品詳情




一、產品概述：

      Y46T組合式減壓閥由主閥、控制導閥、過濾器、針閥、球閥及旁通管道節流部位等組成。適用于溫度≤80℃的水及非腐蝕性液體（汽油）和氣體等需要降低到一定范圍的設備和管路系統上，通過調節將進口壓力降低至某一需要的出口壓力值。當進口力或流量發生變化時，靠介質本身的能量可自動保持出口壓力在一定的范圍內。



二、工作原理：

   當調節彈簧處于自由狀態時，主閥和導閥呈關閉狀態。擰動調節螺釘，由介質推開導閥，同時進入主閥橡膠薄膜腔室與調節彈簧的壓力保持平衡，進入主閥橡膠薄膜腔室，使橡膠膜片向上，主閥打開，介質流向出口（此時截止閥打開，保持腔室一定的壓力），出口介質再反饋至橡膠薄膜上方腔室和導閥下方腔室。當出口壓力時，導閥的膜片上移，導閥開度減少，使腔室的介質壓力下降，同時腔室壓力下降，主閥橡膠薄膜下移，主閥的開度減小，出口壓力下降，達到新的平衡；反之亦然。



三、零部件材料：

零件名稱 材質
閥體、閥蓋 碳鋼、不銹鋼
閥桿、活塞、閥瓣 不銹鋼
閥座 銅
過濾器、球閥、針閥、控制導閥 銅
彈簧 硅錳鋼
密封墊 丁腈橡膠

四、減壓閥的基本性能：

（1） 減壓閥調壓范圍：它是指減壓閥輸出壓力P2的可調范圍，在此范圍內要求達到規定的精度。調壓范圍主要與調壓彈簧的剛度有關。

（2） 減壓閥壓力特性：它是指流量g為定值時，因輸入壓力波動而引起輸出壓力波動的特性。輸出壓力波動越小，減壓閥的特性越好。輸出壓力必須低于輸入壓力—定值才基本上不隨輸入壓力變化而變化。

（3） 減壓閥流量特性：它是指輸入壓力—定時，輸出壓力隨輸出流量g的變化而變化的持性。當流量g發生變化時，輸出壓力的變化越小越好。一般輸出壓力越低，它隨輸出流量的變化波動就越小。


五、Y46T組合式減壓閥結構及用途：
該閥主要由主閥、控制導閥、過濾器、針閥、球閥及旁通管道節流部位等組成。適用于溫度小于80℃的水及非腐蝕性液體（汽油、煤油）和氣體等需要降低到一定范圍的設備和管路系統上，通過調節將進口壓力降低至某一需要的出口壓力值。浙江上歐閥門主營閥門有：減壓閥(氣體減壓閥,可調式減壓閥,水用減壓閥,蒸汽減壓閥當進口壓力或流量發生變化時，靠介質本身的能量可自動保持出口壓力在一定的范圍內。


六、Y46T組合式減壓閥的選用：

根據使用要求選定減壓閥的類型和調壓精度，再根據所需zui大輸出流量選擇其通徑。決定閥的氣源壓力時，應使其大于zui高輸出壓力0．1MPa。減壓閥一般安裝在分水濾氣器之后，油霧器或定值器之前，并注意不要將其進、出口接反；閥不用時應把旋鈕放松，以免膜片經常受壓變形而影響其性能。一種利用水壓進行自我調節的減壓閥穩壓閥，在進口壓力和流量產生變化的時候保持出口的壓力和流量穩定。其完全實現自力控制，調試簡單，運行可當管道流量為0的時候，減壓閥進入全關閉狀態，閥后壓力保持低壓（可減靜壓） 如圖所示:當P1變化時減壓閥的出口首先表現為P2±△P2通過反饋系統出口管傳到控制閥，使Pt=Pk±△P2；從而L發生相應變化，導致±△Pe的變化，經壓力導管導致Pk的相應變化，Pt與Pk達到新的平衡，主閥的過流面積H相應變化，因此，P1變化，而通過H的流量不變。P2始終是原整定的低壓值。當流量變化時，減壓閥自我調節工作原理也如同上。



七、主要技術參數：
型號 公稱通徑 公稱壓力 強度試驗壓力 zui大進口壓力 出口壓力分段
SFY46T-16SFY46T-16C 65-250 1.6 2.4 1.6 0.08-0.2 0.2-0.5 0.5-1.2
300-400 0.08-0.2 0.2-0.5 0.5-1.0
SFY46T-25 65-250 2.5 3.75 2.5   0.2-0.5 05-1.2
300-400   0.2-0.5 0.5-1.0

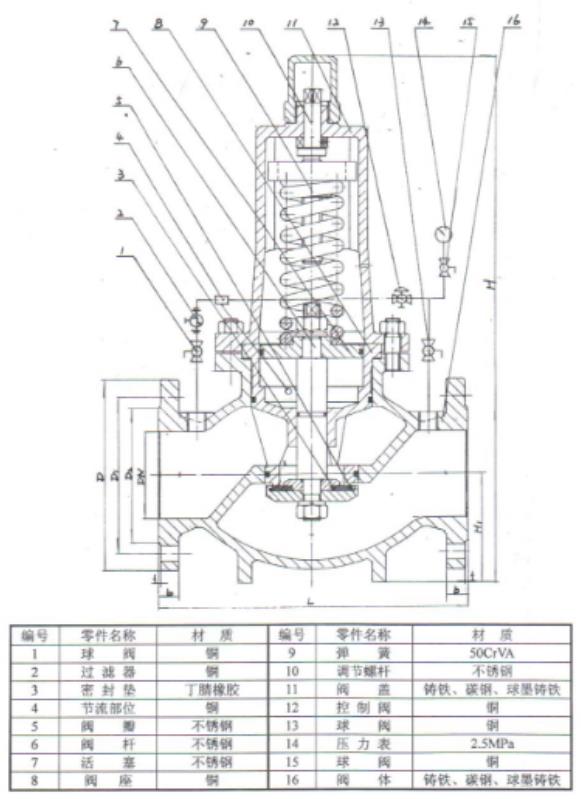

八、主要外形及尺寸：


公稱通徑 尺     寸
L H1 H
65 290 100 560
80 310 105 580
100 350 125 650
125 400 140 685
150 480 160 915
200 600 190 1015
250 730 220 1220
300 850 250 1250
400 1100 320 1275

法蘭連接尺寸：鐵制閥門按GB4216.4（5）-84標準，鋼制閥門按GB/T9113.1-2000（RF）標準。
