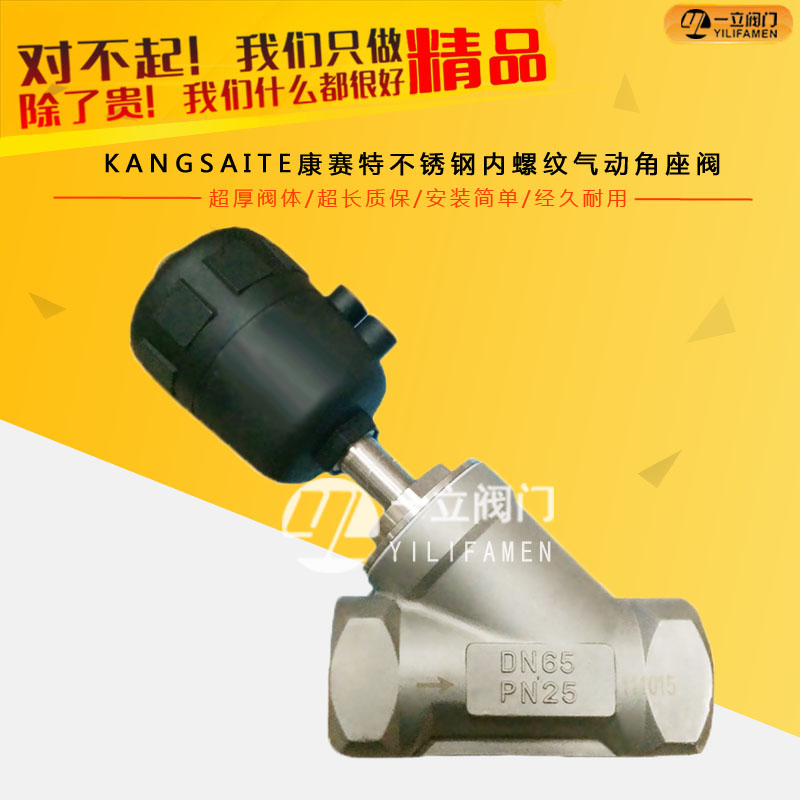

產品簡介：
氣動角座閥廣泛應用于短時間頻繁啟動，具有反應靈敏，動作準確的特點，配合電磁閥使用，用氣動控制可準確控制氣體、液體流量。可實現準確控溫、滴加液體等要求。濕熱滅菌柜應用角座閥控制蒸汽量準確控溫。
產品特點：
1、具有閥門開或關位置顯示。
2、外部氣動先導，可增加使用壽命，免維護。
3、溢流口與滑塊間有自調節密封壓蓋，可提高密封性能。
4、閥體角座結構，可實現大流量（特別是與普通截止閥相比較），結構緊湊響應快。
工作原理：
在非工作狀態下，由于彈簧的作用，閥門常開或常閉。當執行器活塞被壓縮氣體作用時，閥門打開或關閉，雙作用形式靠壓縮氣體來控制閥門開關。
氣動角座閥按汽缸可分為：
單作用和雙作用 單作用（氣動頭通常為一個孔）；工作原理；根據彈簧復位達到開啟和關閉的作用，分為常開型與常閉型。
雙作用（氣動頭通常為兩個孔）；工作原理：給氣控制其開關。
壓力范圍：0-1.6Mpa
介質溫度：-10 ℃ ~+180 ℃
環境溫度：-10 ℃ ~+60 ℃
閥體材料：不銹鋼
密封材料：聚四氟乙烯
執行機構外殼：聚酰按、不銹鋼
氣動角座閥在生活中的應用：
控制氣體：中性氣體，空氣
控制液體：自動化工業控制流體、食品級乳工業、生活用水、普通管道流體介質等。
應用范圍：
①，啤酒飲料等灌裝設備/beer & drinks filling machinery；
②，印刷紡織/textile printing&dying；
③，氣體工業/gas industry；
④，制藥及醫療設備/pharmacy & medical equipment；
⑤，化工行業/chemical industry；
⑥，高溫滅菌/disinfection；
⑦，發泡機械/frothing equipment；
⑧，水污染處理/water sewage disposal。
角閥工作原理：
在非工作狀態下，由于彈簧的作用，閥門常開或常閉。當執行器活塞被壓縮氣體作用時，閥門打開或關閉，雙作用形式靠壓縮氣體來控制閥門開關
安裝環境：
①控制形式：直動式；
②管道壓力：MAX 1.6MPA(232psi）；
③控制壓力：0.3-0.8MPA(43.5-116psi）；
④結構：角式
⑤接口：DN10-DN100;
⑥介質粘度：600MM2/S；
⑦介質溫度：-10度-+180度（PTFE）;
⑧環境溫度：-10度-+60度；
⑨安裝位置：任意位置（360度任選位置安裝）。
安裝與拆卸：
①，連接閥門至管道，確保閥體所附箭頭與流體方向一致（閥體外側箭頭代表流體流動方向，安裝請遵循）；
②，焊接式安裝：焊接時請拆離執行器；
③，螺紋、法蘭、快裝式安裝：可正常安裝；
④，拆卸：拆卸前確保對閥門的氣壓已解除；輕卸；拆卸后保護好螺紋和密封材料；
⑤，閥體與管道連接緊固需要足夠的扭矩力，個尺寸扭矩力值如下：DN15為40Nm，DN20為50Nm，DN25為70Nm，DN32為150Nm，DN40為150Nm，DN50為170Nm，DN80為240Nm，DN100為300Nm。
⑥，安裝時，請確保管道內和接口處無殘留物。
⑦，安裝后，檢測與連接處已密封完好，無泄漏，方可使用。

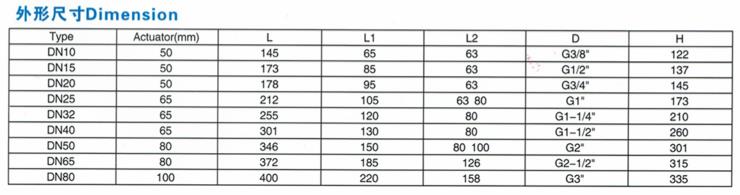

連接尺寸：
