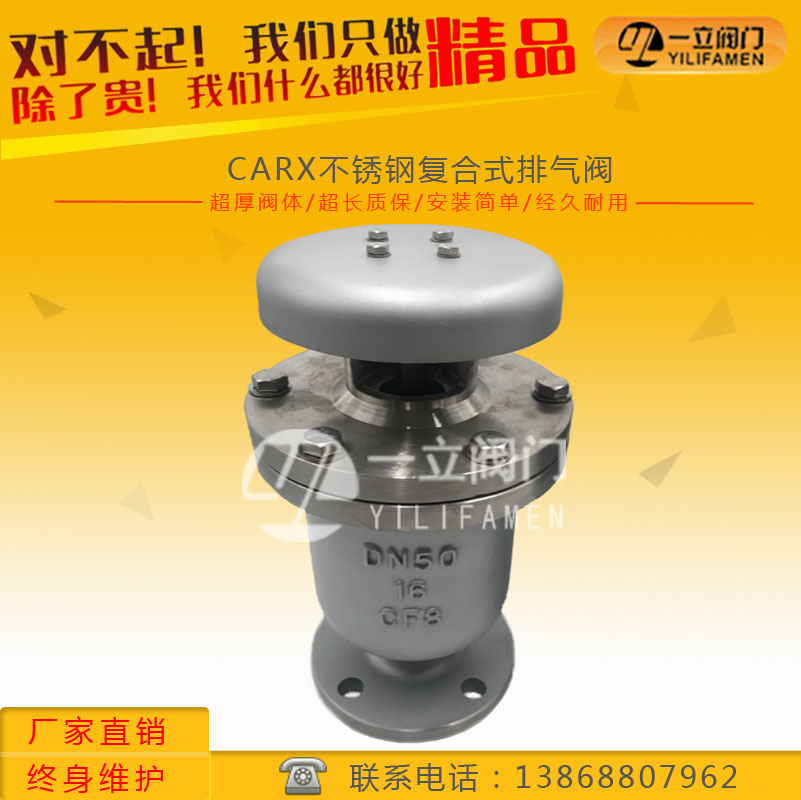

CARX不銹鋼復合式排氣閥
- 產品簡介： 新型復合式排氣閥 CARX 高密封 鑄鐵 ，閥體為圓桶狀，閥門內件包括不銹鋼球、閥桿及閥瓣。本閥安裝在泵出口處或送配水管線中，用來排除集積在管中的空氣，以提高管線
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
產品簡介：

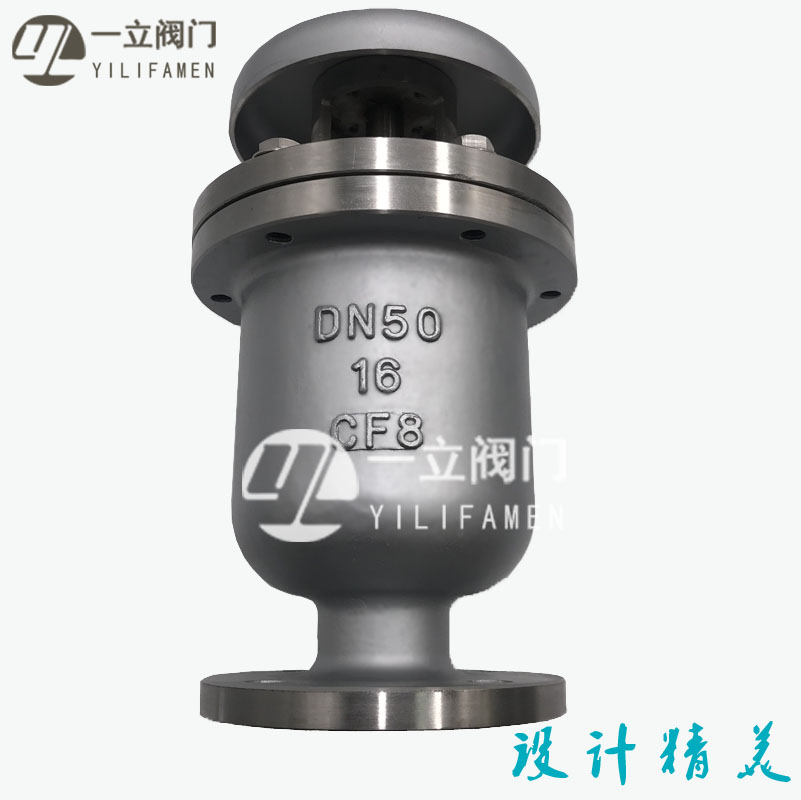

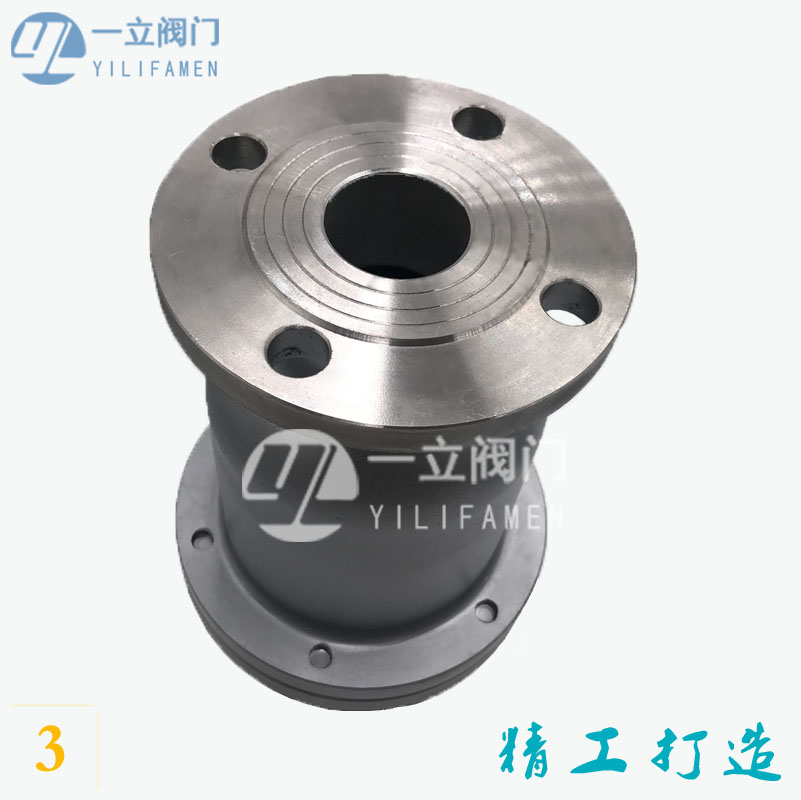

新型復合式排氣閥 CARX 高密封 鑄鐵 ，閥體為圓桶狀，閥門內件包括不銹鋼球、閥桿及閥瓣。本閥安裝在泵出口處或送配水管線中，用來排除集積在管中的空氣，以提高管線及水泵的使用效率，當管內一旦產生負壓時，此閥迅速吸入外界空氣，以防止管線因負壓而損壞。
當管內開始注水時，閥瓣處在開啟位置，進行大量排氣，當空氣排完時，閥內充滿水，浮球上升并帶動閥瓣關閉，停止排氣，當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣由小孔排出。當水泵停止時，管內水流空或遇管內產生負壓，此時塞頭迅速開啟，吸入空氣，確保管線安全。
CARX新型復合式排氣閥參數
1、工作壓力：1.0-1.6MPa
2、介質：清水
3、使用溫度：常溫
4、材質：鑄鐵、鑄鋼、不銹鋼
零部件材質:
|
序號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
名稱 |
防雨蓋 |
定位架 |
導桿活塞 |
密封圈 |
密封墊圈 |
密封圈壓板 |
護桶 |
浮球 |
殼體 |
密封環
|
主要外形尺寸:
|
通徑 |
D |
D1 |
D2 |
Φ |
H |
Z-Φd |
|
25 |
115 |
85 |
68 |
195 |
320 |
4-14 |
|
50 |
160 |
125 |
100 |
195 |
320 |
4-18 |
|
80 |
195 |
160 |
135 |
242 |
375 |
4-18 |
|
100 |
215 |
180 |
155 |
260 |
395 |
8-18 |
|
150 |
280 |
240 |
210 |
345 |
500 |
8-23 |
|
200 |
335 |
295 |
265 |
425 |
600 |
8-23 |
|
250 |
390 |
350 |
320 |
500 |
680 |
12-23 |
|
300 |
440 |
400 |
368 |
605 |
780 |
12-23 |
|
350 |
500 |
460 |
425 |
650 |
860 |
16-23 |
|
400 |
565 |
515 |
485 |
740 |
940 |
16-25 |
| 備注：此數據僅供參考，以實物為準,如有更改，恕不另行通知 | ||||||
作用原理：
主要是利用水對浮球的浮力作用,當排氣閥水位上升,在排氣的同,浮屬到水的浮力作用,自動上浮,直到與排氣口的密封面接,到一定壓時球會自動關閉,當閥內水位降低時,球會隨水位下降而下降,這時會通過排氣口向管道注入大量空氣,此閥同屬于自動閥門。當系統中有氣體溢出時，氣體會順著管道向上爬，終聚集在系統的點，而排氣閥一般都安裝在系統點，當氣體進入排氣閥閥腔聚集在排氣閥的上部，隨著閥內氣體的增多，壓力上升，當氣體壓力大于系統壓力時，氣體會使腔內水面下降，浮筒隨水位一起下降，打開排氣口；氣體排盡后，水位上升，浮筒也隨之上升，關閉排氣口。同樣的道理，當系統中產生負壓，閥腔中水面下降，排氣口打開，由于此時外界大氣壓力比系統壓力大，所以大氣會通過排氣口進入系統，防止負壓的危害。如擰緊排氣閥閥體上的閥帽，排氣閥停止排氣，通常情況下，閥帽應該處于開啟狀態。排氣閥也可以跟隔斷閥配套使用，便于排氣閥的檢修。
