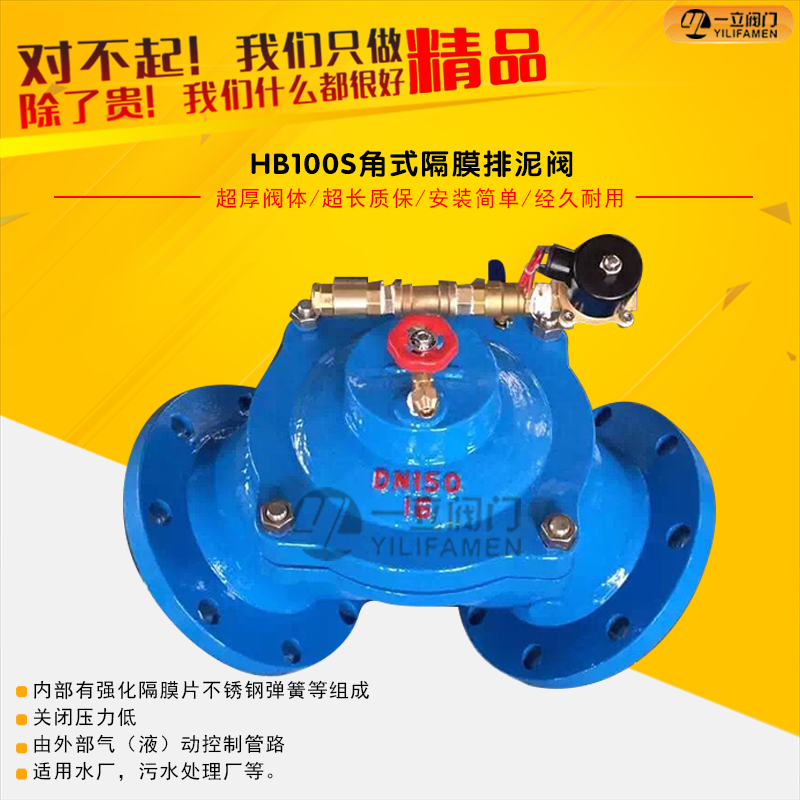

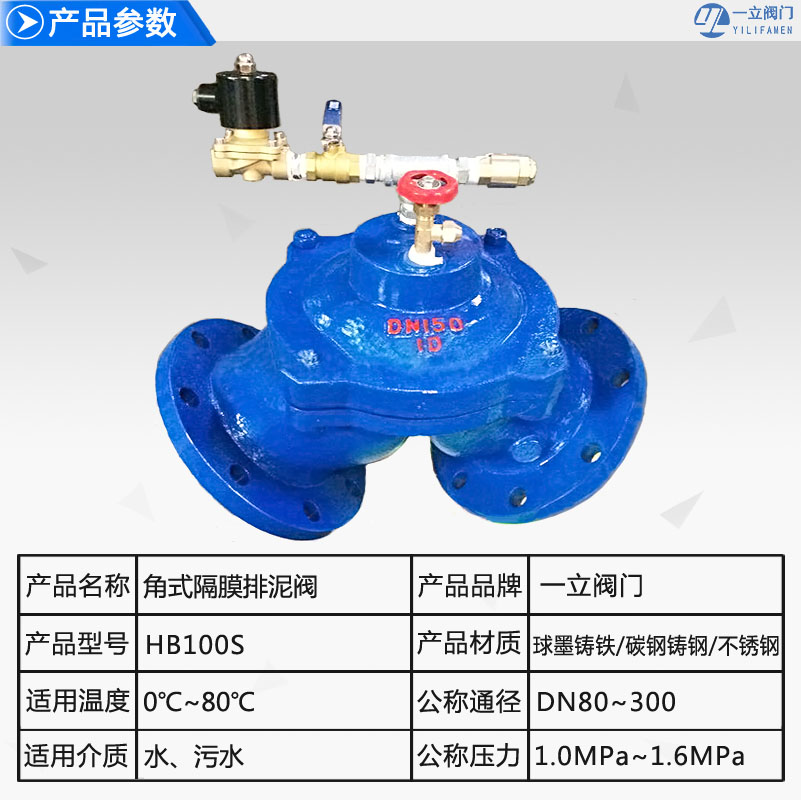

HB100S角式隔膜排泥閥產品介紹：

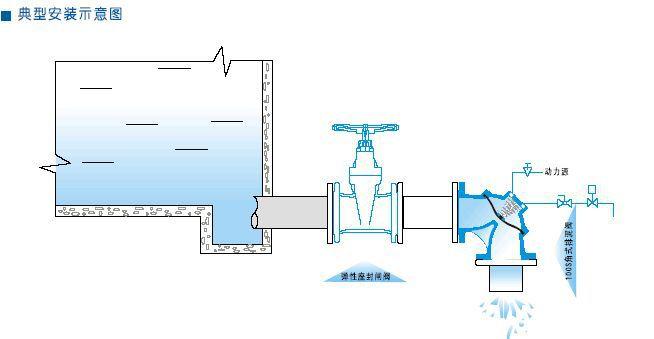

HB100S角式隔膜排泥閥是一種角型隔膜式截止類閥門。通常安裝在污水處理廠沉淀池底部，用以排除池底沉定的泥和污物。角式隔膜排泥閥內部為尼龍強化橡膠隔膜，并設計為角型結構，利用污物的順利排除，安裝方便，使用壽命長。角式隔膜排泥閥，內部具有特殊強化隔膜片，不銹鋼彈簧等組成。具有開啟快，關閉壓力低等優點，經由外部液動（氣動）控制管路，集中控制，啟閉主閥作用特點。角式隔膜排泥閥主要適用于水廠、水處理廠、做為排除水池泥沙及污物。
HB100S角式隔膜排泥閥壓力相關數據：
|
公稱壓力
|
殼體試驗壓力MPa
|
密封試驗壓力MPa
|
|
1.0
|
1.5
|
1.1
|
|
1.6
|
2.4
|
1.6
|
HB100S角式隔膜排泥閥主要零部件材質：
|
零件名稱
|
閥體、閥蓋
|
閥瓣、彈簧
|
薄膜
|
|
材料
|
鑄鐵
|
不銹鋼
|
尼龍強SX橡膠
|
HB100S角式隔膜排泥閥外形尺寸：（法蘭連接尺寸符合GB4216）
|
型號
尺寸
|
H7B100S-0.6、HB100S-0.6
|
|||
|
公稱通徑
|
H
|
D
|
D1
|
Z-∮d
|
|
80
|
140
|
195
|
160
|
4-18
|
|
100
|
150
|
215
|
180
|
8-18
|
|
150
|
185
|
280
|
240
|
8-23
|
|
200
|
245
|
335
|
295
|
8-23
|
|
250
|
340
|
395
|
350
|
12-23
|
|
300
|
395
|
445
|
400
|
12-23
|
