產品概述：

HH44X微阻緩閉止回閥用于給排水管道,安裝在水泵出口處用來防止介質逆流和消除破壞性水錘,并能有效地減少閥門關閉水錘壓力,可保障管網安全運行.它具有閥瓣輕、開度大、節電效果顯著，流體阻力小，水錘消除機構設計新穎，密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪聲等特點。

主要技術參數：

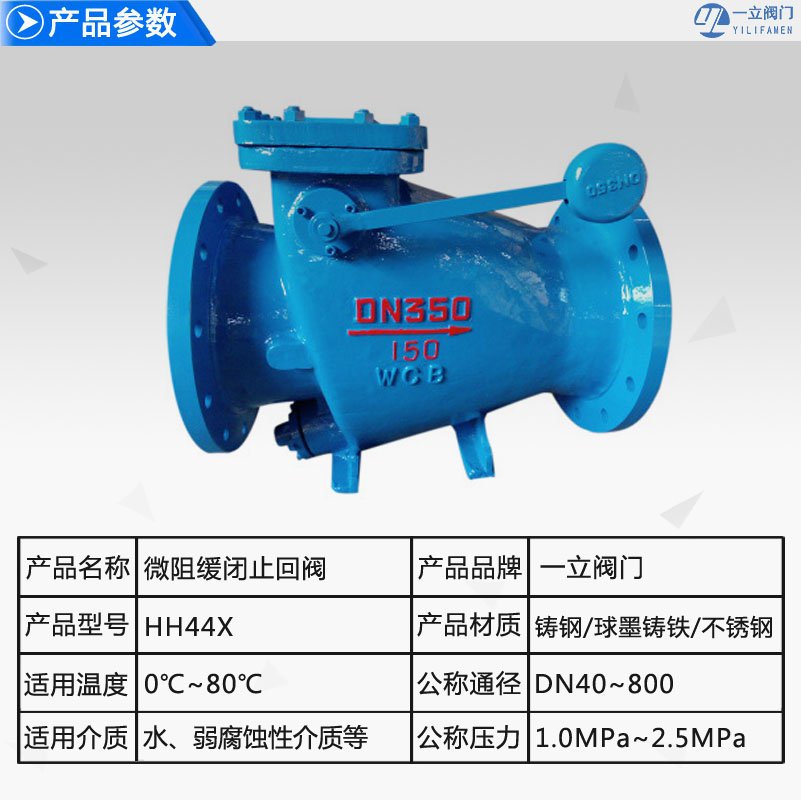

型號	公稱通徑 DN(mm)	公稱壓力 PN(MPa)	試驗壓力Ps(MPo)		最高工作壓力 (MPa)	工作溫度	適用介質
			殼體	密封
T 16 HH44X-10 H 25	40-800	1.0	1.5	1.1	1.0	0-80℃(根 據用戶要求 可達200℃)	水、弱腐 蝕性介質
T HH44X H		1.6	2.4	1.76	1.6
HH44Z/X		2.5	3.75	2.75	2.5

公稱壓力：1.0～2.5MPa

公稱通經：40～800mm

適用介質：水、弱腐蝕性液體

適用溫度：0～80℃（如需要，可達200℃）

法蘭標準：GB/T 17241.6 GB/T 9113

試驗標準: GB/T 13927 AP1598

工作原理：



HH44X微阻緩閉止回閥工作原理是靠進水口介質的流速水頭作用，閥瓣自動開啟使介質通過。閥體內的壓力水通過微量閥流進活塞組件的后腔，將活塞從活塞腔內推出。當水流停止時(或水泵突然停止運行時)，由于閥瓣的自重和水倒流的作用，使閥瓣自動關閉。但是由于活塞處于推出位置，頂住閥瓣，使閥瓣不能將閥口全部關閉還剩余20%的開度使水流通過，這時就減弱了水錘壓力。當閥瓣壓在活塞的端部時，由于反作用力的產生，使活塞后腔的水阻止活塞退出，亦阻止閥瓣的關閉，這時只能通過微量調節閥緩緩流回隔離裝置，使閥瓣徐徐關閉。閥瓣分成快速和緩慢兩步關閉達到了既防逆又減弱水錘的作用?；钊斐鲩L(zhǎng)短決定了閥瓣緩閉的開度。緩閉開度大，水錘小，延長關閉時間；反之，開度小，會產生破壞性水錘。

主要零部件材料：

零件名稱	閥體、閥蓋	閥瓣	閥軸
材料	灰鑄鐵、鑄鋼	鋼板、橡膠組合件	不銹鋼

主要外形尺寸：

公稱壓力 (MPa)	公稱通徑DN(mm)	尺寸
		L	H	B
1.0 1.6 2.5	40	200	300	220
	50	230	300	270
	65	290	320	290
	80	310	354	300
	100	350	350	320
	125	400	380	340
	150	480	500	410
	200	500	580	450
	250	600	670	550
	300	700	730	580
	350	800	820	630
	400	900	920	700
	450	1000	950	800
	500	1100	1100	900
	600	1300	1200	990
	700	1400	1550	1120
	800	1500	1700	1300
