基本介紹：

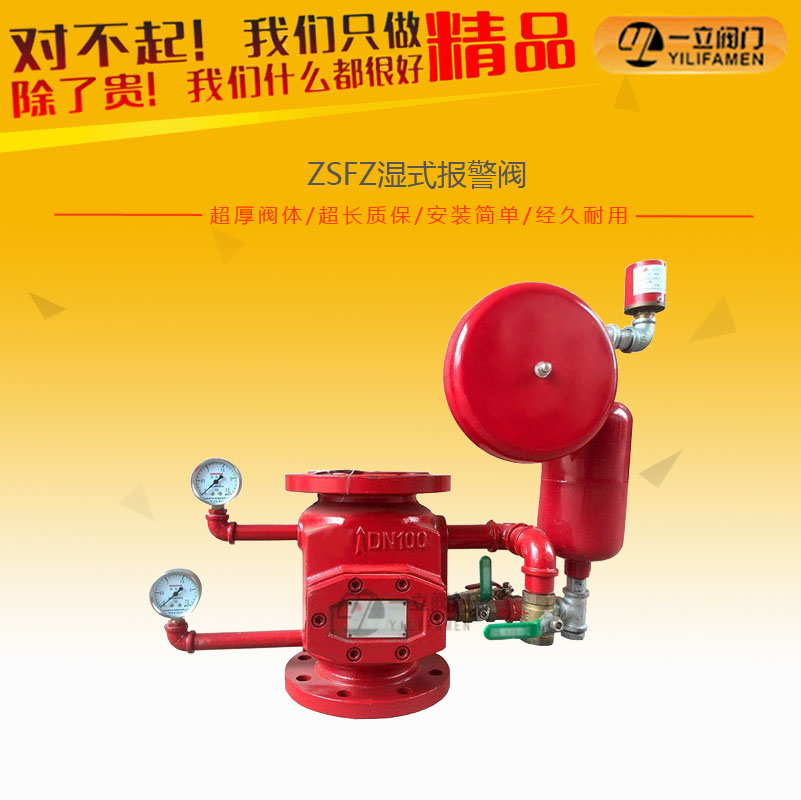

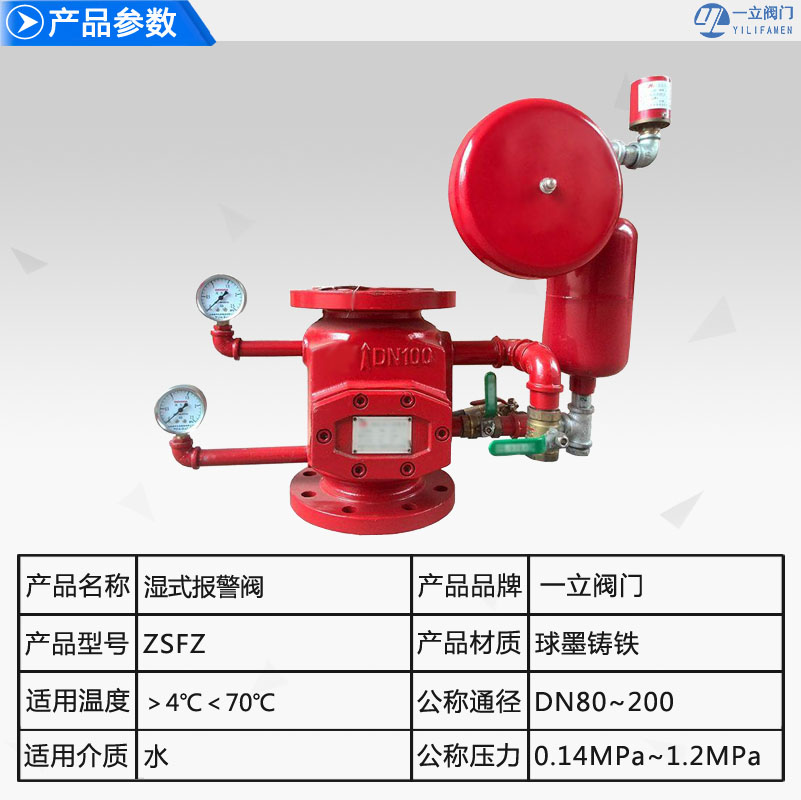

濕式報警閥與延遲器、水力警鈴、灑水噴頭、消防供水系統等連接組成自動噴淋滅火系統。是自動噴淋滅火系統中重要報警控制閥門。
工作原理：
當自動噴淋滅火系統的保護區域內發生火情時，火場環境溫度升高時，閉式噴頭上的玻璃球炸裂（或易熔合金熔化），噴頭打開噴水滅火。此時由于濕式報警閥出口側管網水壓下降，形成壓差，閥瓣組件打開，水源水不斷補充管網滅火，同時水流也經密封環槽內的孔流入延遲器，并迅速充滿，以一定水壓沖擊水力警鈴發出連續的報警聲，壓力開關動作接通電觸點，接通控制中心，以聲、光報警，同時啟動主供水泵進行消防滅火。
部件作用：
1，濕式報警閥：只允許水單方向流入噴水系統并在規定流量下報警。
2，延遲器：延遲水力警鈴動作時間，減少因水壓波動而造成的誤報警。
3， 水力警鈴：系統啟動后，能發出聲響的水力驅動式報警裝置。
4， 壓力開關：報警閥動作后，壓力開關動作接通電觸點。
5，警鈴閥：伺應狀態下為常開，檢查、維護和修理時才可關閉此閥。
6，試警鈴閥：在調試、維護才開啟此閥，以判定系統工作情況。
7，放水閥：排去閥后管網余水，以進行檢修或更換噴頭。
|
型號規格 |
額定工作 |
密封試驗 |
強度試驗 |
公稱通徑 |
報警閥高度 |
法蘭外徑 |
螺栓孔中徑 |
螺栓孔數和孔徑 |
最大安裝度 |
|
ZSFZ80 |
1.2 |
2.4 |
4.8 |
80 |
248 |
200 |
160 |
8×18 |
1050 |
|
ZSFZ100 |
100 |
248 |
220 |
180 |
8×18 |
1060 |
|||
|
ZSFZ125 |
125 |
252 |
250 |
210 |
8×18 |
1070 |
|||
|
ZSFZ150 |
150 |
265 |
285 |
240 |
8×22 |
1090 |
|||
|
ZSFZ200 |
200 |
355 |
340 |
295 |
12×22 |
1190 |
|||
|
ZSFZ250 |
250 |
425 |
405 |
355 |
12×26 |
1240 |
|
型號規格 |
額定工作 |
密封試驗 |
強度試驗 |
公稱通徑 |
報警閥高度 |
連接方式 |
最大安裝寬度 |
|
ZSFZ80(G) |
1.6 |
3.2 |
6.4 |
80 |
225 |
89 |
800 |
|
ZSFZ100(G) |
100 |
245 |
114 |
820 |
|||
|
ZSFZ125(G) |
125 |
250 |
140 |
840 |
|||
|
ZSFZ150(G) |
150 |
270 |
165 |
860 |
|
產品型號
|
公稱通徑
(mm)
|
連接相關參數
|
外形尺寸
|
|||
|
螺栓數
|
螺栓規格
|
法蘭螺孔中心距mm
|
A
|
B
|
||
|
ZSFZ-80
|
80
|
4
|
M16
|
Φ145
|
250
|
280
|
|
ZSFZ-100
|
100
|
8
|
M16
|
Φ180
|
270
|
600
|
|
ZSFZ-150
|
150
|
8
|
M20
|
Φ240
|
365
|
665
|
|
ZSFZ-200
|
200
|
12
|
M20
|
Φ295
|
465
|
730
|
咨詢：ZSFZ濕式報警閥
