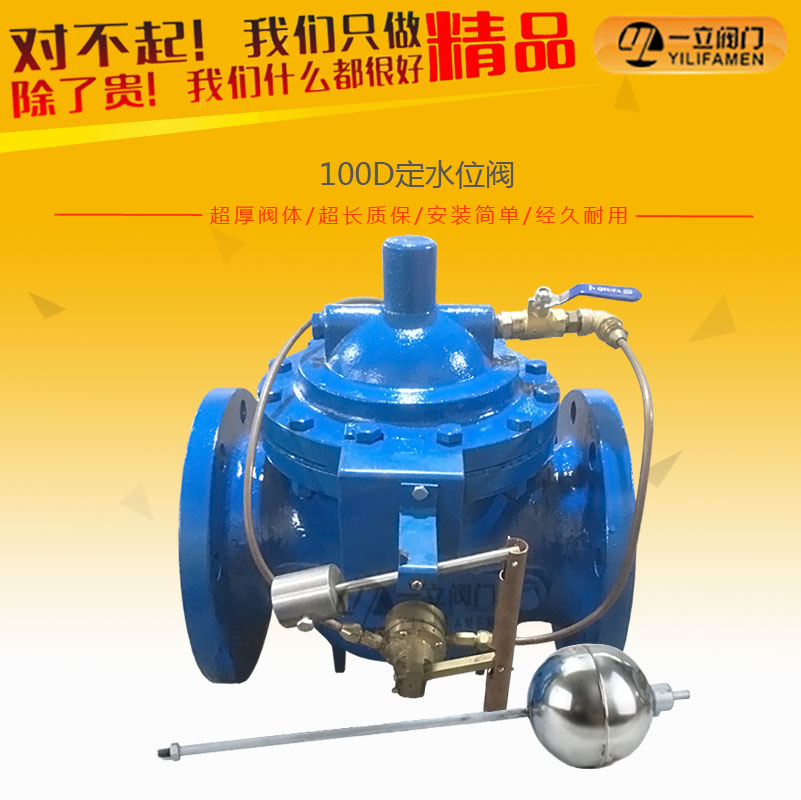

產品概述：

100D定水閥是一種隔膜式調節水箱和水塔掖面高度的閥門。閥門由浮球控制，當液面達到設定高度時閥門通過相關結構將信號傳遞個水泵，水泵停止貢水；當液面底于設定位置時水泵自動供水。該閥動作平穩，有效防止開泵水錘和停泵水錘的產生。避免管道產生過高的壓力。適用于水箱、水塔的自動供水系統。該閥保養簡單、靈活耐用、液位控制準確度高，水位不受水壓干擾且關閉緊密不漏水，性能可靠。

水利控制閥就是水壓控制的閥門，水力控制閥由一個主閥及其附設的導管﹑導閥﹑針閥﹑球閥和壓力表等組成。根據使用目的﹑功能及場所的不同可演變成遙控浮球閥﹑減壓閥﹑緩閉止回閥﹑流量控制閥﹑泄壓閥﹑水力電動控制閥、水泵控制閥等。

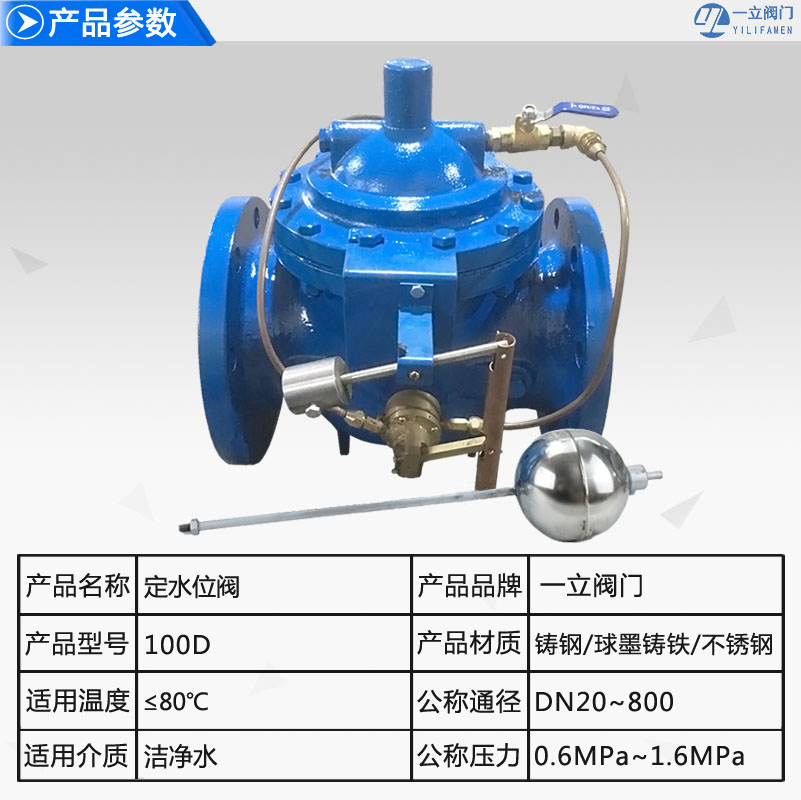

技術參數：

適用介質：潔凈水
使用壓力：0.2～1.0MPa
介質溫度：0～80℃
公稱壓力：0.6、1.0、1.6MPa

工作原理：
當管道從進水端進水使水位達到高水位時，浮球導閥打開進入主閥的控制通道，控制室內的壓力增大，使主閥關閉。當水位下降到低水位時，浮球導閥關閉進入主閥的控制通道，并使控制室與大氣相通，控制室內不能形成壓力，則進入主閥盤下面的進口壓力將主閥托起，打開主閥盤向水箱或水池大量供水。


結構示意圖：

連接尺寸：

安裝示意圖：

安裝與調節：
1、主閥應水平安裝于水池或水塔的進水管上； 2、安裝前要徹底清除管道內的雜物。安裝時要注意主閥體外的水流標志箭頭，依方向安裝； 3、主閥前要裝一只閘閥和一只過濾器，主閥后也要裝一只閘閥，以便于維修； 4、試水時，要時慢慢開啟主閥前的閘閥，主閥應正常向水箱內供水。此時如用手托起浮球，主閥會隨之關閉，如果主不能隨之關閉，說明主閥下有雜物將閥盤墊起使閥盤不能密封，清除雜物后再試； 5、主閥進口處的導閥要2～3個月清洗一次。
